工字鋼折彎?rùn)C(jī)全國發貨廠家直銷

數控液壓冷彎?rùn)C(jī)彎拱機系統介紹：

機械系統采用擺針輪減速器直接驅動滾輪轉動，轉速為11rpm，為實現兩個滾輪同步，采用兩電極同時啟動實現同步，為滿足工況要求，可進行正反轉運轉。

數控冷彎?rùn)C(jī)液壓系統采用手動換向閥對油缸進行轉換，實現油缸的真反向運動。采用單項節流閥調節油缸運動速度，利用雙向液控單向閥對油缸進行鎖閉，當換向閥處于中位時，系統負荷，有效防止了系統發熱。

數控液壓彎拱機介紹及使用過程：

數控工字鋼彎曲機（冷彎拱機）是我公司新型全自動彎曲型鋼產品。采用數控液壓系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。數控冷彎?rùn)C(jī)是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、數控液壓系統、電器控制系統和輔助系統等六大部分組成.工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動數控液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。

在數控冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， 保證了材質的強度， 提高了支護鋼拱架的質量，極大地提高了工效，操作簡單、明了。數控冷彎?rùn)C(jī)與壓床相比，具有良好的工作性能.

數控彎拱機詳情請打13934522062

數控液壓彎拱機特點及用途：

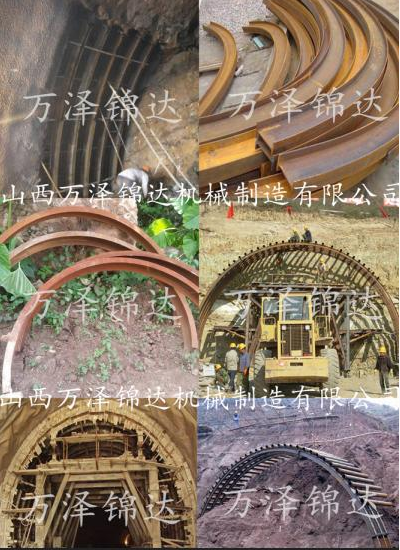

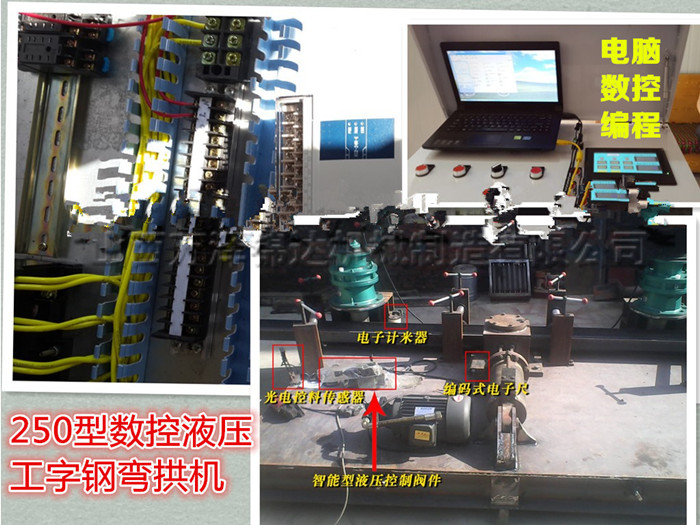

250型數控液壓冷彎?rùn)C(jī)是我廠研發的新型全自動工字鋼彎曲設備。采用數控液壓系統，具有傳動平穩，壓力大等特點，能準確定位，大幅度提高隧道工字鋼加工精度。250型數控液壓冷彎?rùn)C(jī)廣泛應用于我國公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等工程的工字鋼、槽鋼和型鋼的彎曲。

數控液壓彎拱機主要技術參數：

項目 單位 參數

最小的彎曲半徑 m ≥1.5m

油缸推進速度 mm/s 8-15

主動滾輪轉速 r/min 7-10

液壓系統壓力 Mpa 26

總功率 Kw 7．4

整機重量 Kg 2380

外形尺寸 M 2.4*1.5*1.4
