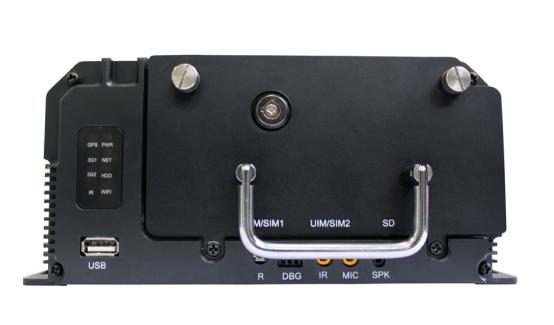

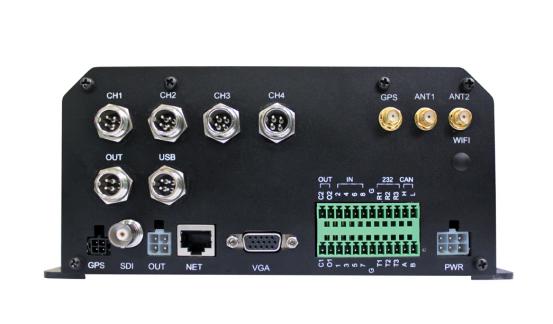

車載高清SDI硬盤錄像機

1.1 型號聲明

根據選取的3G網絡類型，目前改成CR6004M-GQ車載系列主要型號列表：
表1-1 CR6004M-GQ車載系列系列產品型號
第二章 產品說明
車載監控產品廣泛用于汽車、船舶等交通行業，行業內市場細分對移動監控提出了特殊的要求，不同的車輛，對車載產品的需求也不盡相同。公檢法，城管，運鈔，通訊，旅游車等特種車輛關心的主要是錄像資料完整、有效，為以后出現問題做事后憑據查詢的依據，對設備的存儲性能要求高。
此設備適用于對移動監控質量要求較高的客戶，如公安警務等。
2.5 基本使用說明
2.5.1 搜索設備
1.把設備接入局域網，是通過交換機而不是路由器連接到PC，或者用直連線把設備和PC直接相連。
通過客戶端組件中的工具軟件搜索局域網內的設備，搜索到之后對設備進行設置。搜索到的界面如下圖。雙擊搜索到的信息欄，進入配置界面,可以更改設備的IP和子網掩碼。
第三章 安裝指南
3.1 整機安裝
外部接口簡潔、布局合理。外觀小巧、精致，適合車內安裝。安裝環境要求:溫度-20℃-+70℃。安裝方式采用公司通用的支架水平安裝，工作濕度：5%-95%。
設備底面兩側有固定支架，上有螺絲扣，可以把設備固定在用戶需要安裝的位置。車載設備主機必須正面向上、水平安裝，否則可能會導致增加工程維護成本。特定場所需要懸掛式安裝，建議采用吊裝支架。
3.2 注意事項
設備：安裝只能水平向上安裝，不可斜裝、反裝，便于延長設備使用壽命。
用螺絲牢牢的固定在車體上，不能上下左右晃動。
電源：直接從車輛電瓶上取電，防止發動機啟動時產生沖擊，電源電壓不穩。
電源：線與車載電瓶之間應使用10A的保險絲，防止意外短路造成火災。
電源：輸入只有1處（6Pin白色接口），可接DC8V~32V電壓。不可接錯，不可接反，不可接交流，不可接高壓。
ACC:信號線只是設備啟動的觸發信號，不是設備供電電源；無論什么啟動模式，設備的供電電源都必須通過電源輸入口接通。
ACC：【延時開關機】模式下需要連接，不然設備無法啟動。
啟動：不論設備處于什么啟動模式，只要接通電源，都可以用遙控進行開關機操作。
多余沒有用到的線纜接頭，需絕緣、捆扎好，放置短路和牽扯。
加電之前務必檢查所有的線頭都做好絕緣保護，才能接通電源。
不允許帶電插拔SIM卡、SD卡以及任何外部輸入輸出接口，包括音視頻接口、數據接口、控制接口等。
安裝環境的選擇：要防止設備意外接觸水漬、油污；防止非操作人員意外觸碰設備線纜、開關；應盡量避開高溫、多塵的惡劣環境。
避免與其它電子設備堆疊放置，不可在設備上堆放雜物、重物，保證通風散熱。
設備的外置接口一般都有卡扣連接，但是外接的線纜需做好固定，不可有拉扯牽引力，防止把設備端線纜拉斷。
GPS天線正上方必須無遮擋（厚度不大的透明玻璃可以），否則或信號弱。
