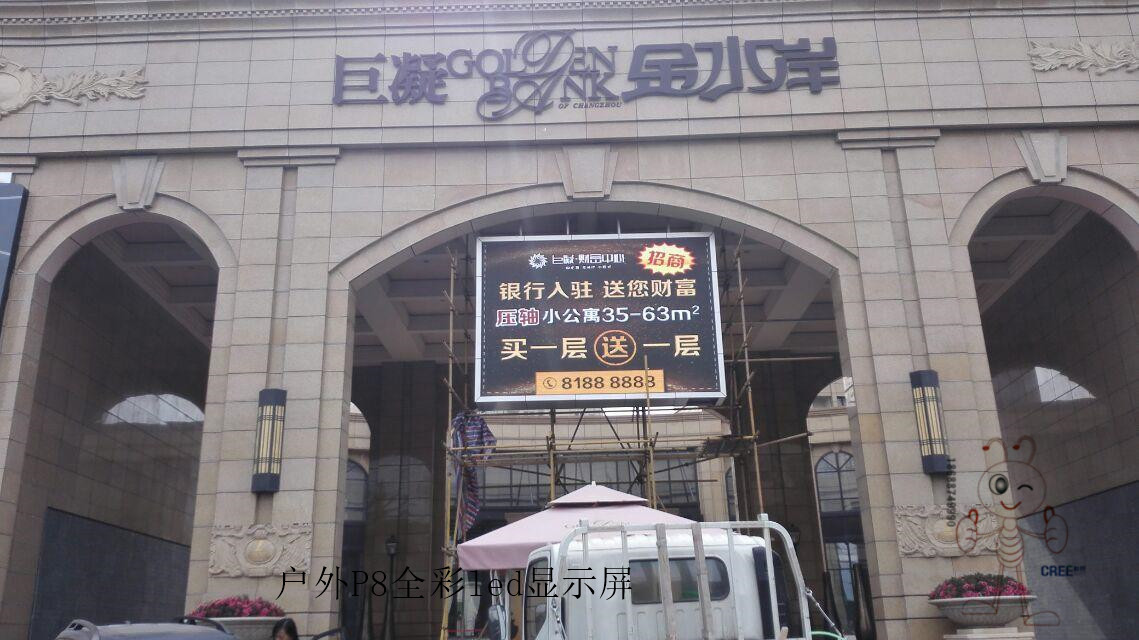

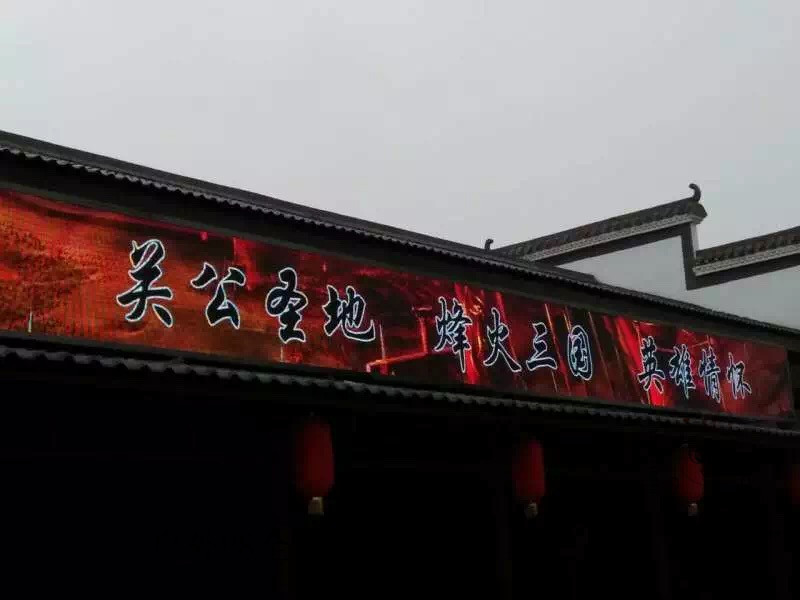

P8戶外全彩led顯示屏防水全彩Led顯示屏模組批發戶墻Led廣告屏生產廠家

產品規格書
戶外表貼P8單元板
文件編號: LRPHF8-1 版 本 號: A 版 本
生效日期: 2015/01/01
內容提要
產品概要及特點 ------------------------------------------------- 2 產品參數 ------------------------------------------------------- 3 產品相關視圖 ------------------------------------------------- 4-12
1. 適用范圍
本技術手冊僅適用于戶外 P8(32*16)二掃全彩表貼三合一單元板。
l 戶外 P8 四掃全彩表貼三合一單元板主要是由紅色 LED 晶片、綠色 LED 晶片和藍色 LED 晶片封裝為一個像素點,再焊接到 PCB 板上而成顯示單元塊。
l 此單元板含有驅動芯片和輸入緩沖芯片,連接到 LED 顯示屏控制系統即可顯示視頻、圖像和文字信息等。
l 通過信號驅動紅色 LED、綠色 LED 和藍色 LED 的驅動芯片。
l 此單元板可以按水平和垂直方向任意拼接,從而拼成不同大小的顯示屏。
l 超高亮的 LED 燈珠和 A 級原料塑膠件。
l 芯片封裝使用純金線焊接,紅色芯片雙金線保證穩定性。
l 紅銅鍍銀支架。
l 高端專 用室外烏面膠水。
l 五面刷墨燈珠,黑色灌膠,保證屏體幕色一致性。
l 鍍金信號及電源接插件。
l 蝴蝶扣純銅環保排線,純銅電源線。
| 產品名稱 | 戶外表貼 P8單元板 | |
| 光學特性 | LED封裝方式 | SMD 3535 白燈黑殼 |
| 紅光芯片 | 光磊/晶元 | |
| 紅光芯片尺寸 | 10 mil 反極性 | |
| 綠光芯片 | 仕蘭 | |
| 綠光芯片尺寸 | 9*11 mil | |
| 藍光芯片 | 仕蘭 | |
| 藍光芯片尺寸 | 9*11 mil | |
| 水平可視角度 | ≥140(+10/-10)度 | |
| 垂直可視角度 | ≥120(+10/-10)度 | |
| 亮度 | ≥7000 CD/㎡ | |
| 像素點間距 | 8 mm | |
| 像素密度 | 15625 Dots/㎡ | |
| 像素構成 | 1R1G1B | |
| 單元板分辨率 | 32*16=512 Dots | |
| 驅動方式以及IC | 四掃(恒流) MBI5024 | |
| 最小視距 | 10m | |
| 物理特性 | 單元板尺寸(長*寬) | 256*128*19(mm) |
| 單元板重量 | 500±10g | |
| 單元板平整度 | ≤0.2 mm | |
| 結構特點 | 燈驅合一 | |
| 電學特性 | 輸入電壓(直流) | 4.6-5.5V |
| 電流 | 6 A | |
| 單元板功率 | 30W | |
| 平均無故障時間 | ≥1萬小時 | |
| 使用壽命 | ≥10萬小時 | |
| 像素失控率 | ﹤1/100000 | |
| 使用環境 | 使用環境 | 戶外 |
| 工作溫度范圍 | -20至65℃ | |
| 工作濕度范圍 | 10%至90% RH | |
| 存儲溫度范圍 | 0至40℃ | |
| 存儲濕度范圍 | 30%至60% RH | |
5.1 :單元板正面視圖
電源線為:40cm 紅黑兩線主線,18cm 四線分線,PH10 ,接插件表面鍍金,更耐拔插;排線為:10cm 16PIN 蝴蝶卡扣式排線,結構牢固,抗震抗拉能力強。
五面刷墨燈珠,黑色灌膠,保證屏體幕色一致性。
使用優質含銀錫膏 Sn62.8/Pb36.8/Ag0.4 取代傳統 Sn63/Pb37 低溫錫膏,焊點飽滿, 上錫均勻,無虛焊,冷焊等不良焊接,大大提升了焊點穩定性,降低燈珠死點率。
包裝材料:珍珠棉刀卡+二層卡板紙箱+包裝帶。
包裝規格:78.5*32.5*33cm/50pcs/19kg。
| 產品名稱 | 戶外表貼 P8單元箱體 | |
| 1 | 標準箱體尺寸(寬×高×厚) | 1024×1024×150mm |
| 2 | 箱體分辨率 | 128×128點 |
| 3 | 箱體密度 | 16384點/箱 |
| 4 | 箱體材質 | 鐵箱 |
| 5 | 灰度級數 | 26萬級 |
| 6 | 顏色 | 10.7億 |
| 7 | 刷新率 | ≥800Hz |
| 8 | 換幀頻率 | 60fps |
| 9 | 輸入電壓 | AC220V/50Hz or AC110V/60Hz |
| 10 | 功耗(/平均) | 700/320 W/箱 |
| 11 | 屏體重量 | 60kg/箱 |
| 12 | IP防護等級(正面) | IP65 |
| 13 | 控制系統 | 通用系統(靈星雨、諾瓦、中慶、卡萊特等) |
| 14 | 開關電源 | 200W/300W開關電源 |
| 15 | 接口定義 | HUB75D |
正面圖-
背面圖
木箱包裝
木架包裝
