洛陽(yáng)高強(qiáng)自密實(shí)無(wú)收縮灌漿料出廠價(jià)

高強(qiáng)無(wú)收縮灌漿料

卓能達(dá)建筑科技有限公司工廠遍及全國(guó)北京,天津,河北,河南,山東,山西,陜西,甘肅,青海,西藏,內(nèi)蒙,黑龍江,吉林,遼寧,江蘇,浙江,廣東,廣西,貴州,四川,重慶,安徽,湖南,湖北,海南等。發(fā)貨方便,歡迎來(lái)電訂購(gòu)。

高強(qiáng)無(wú)收縮灌漿料是一種水泥基自流型微膨脹干粉砂漿,具有早強(qiáng),高強(qiáng),自流動(dòng)和微膨脹等特性,適用于設(shè)備基礎(chǔ)的二次灌漿,混凝土結(jié)構(gòu)的加固改造,鋼筋和地腳螺栓的錨固等工程。

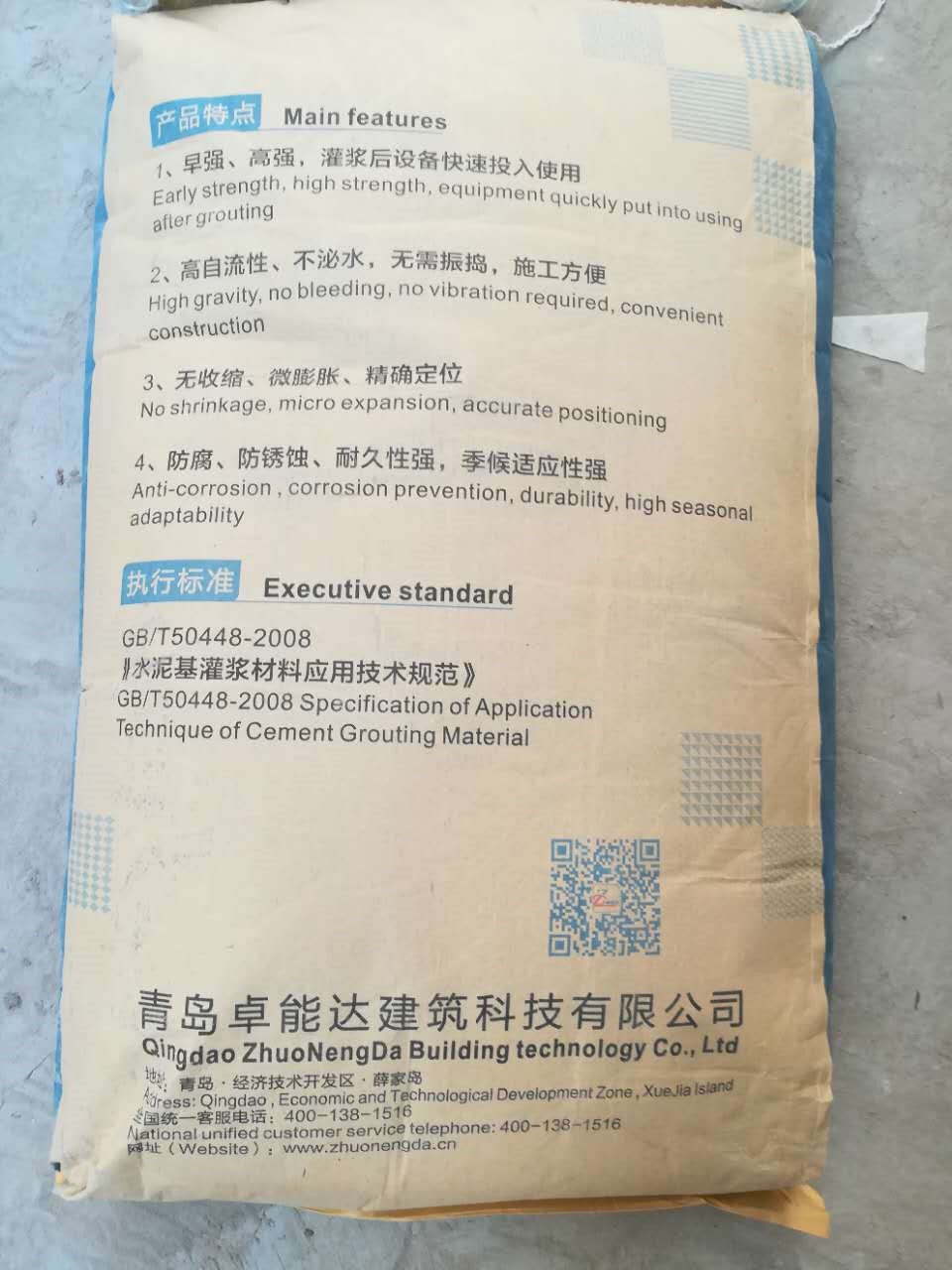

產(chǎn)品特點(diǎn)
1.早強(qiáng),高強(qiáng)：1-3天抗壓強(qiáng)度可達(dá)30-50Mpa以上,灌漿后24小時(shí)即可緊固螺栓,開機(jī)試車。28天強(qiáng)度可達(dá)60Mpa以上。
2.具有高自流性：現(xiàn)場(chǎng)加水?dāng)嚢杓纯墒褂?不需振搗便可填充全部間隙。
3.微膨脹性：灌漿后無(wú)收縮,保證設(shè)備,螺栓與基礎(chǔ)之間緊密接觸。
4.冬季施工性：允許在-10℃氣溫下進(jìn)行室外施工。
5.耐久性：本品屬無(wú)機(jī)膠結(jié)材料,使用壽命大于基礎(chǔ)混凝土使用壽命,經(jīng)200萬(wàn)次疲勞試驗(yàn),
50次凍融循環(huán)實(shí)驗(yàn),強(qiáng)度無(wú)明顯變化。
6,抗油滲,耐高溫沖擊：在機(jī)油中浸泡30天后強(qiáng)度比浸油前提高10%以上,栽筋后允許對(duì)鋼筋進(jìn)行火焰切割和焊接作業(yè)。
適用范圍

灌漿施工說(shuō)明

一,基礎(chǔ)處理

基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理。清潔基礎(chǔ)表面,不得有碎石,浮漿,浮灰,油污和脫模劑等雜物,灌漿前24小時(shí),基礎(chǔ)表面應(yīng)充分濕潤(rùn),灌漿前1小時(shí),積水。
二,支模
1,按灌漿施工圖支設(shè)模板。模板與基礎(chǔ),模板與模板間的接縫處用水泥漿,膠帶等封縫,達(dá)到整體模板不漏水的程度。
2,模板與設(shè)備底坐四周的水平距離應(yīng)控制在100mm左右,以利于灌漿施工。
3,模板頂部標(biāo)高應(yīng)高出設(shè)備底坐上表面50mm。
4,灌漿中如出現(xiàn)跑漿現(xiàn)象,應(yīng)及時(shí)處理。
三,灌漿料配制
1,一般地,按通用型12-13.5%的標(biāo)準(zhǔn)加水?dāng)嚢?/span>（每百公斤粉料加水12-13.5公斤）,豆石加固型按9-10%的標(biāo)準(zhǔn)加水?dāng)嚢?/span>（每百公斤粉料加水9-10公斤）。
2,高強(qiáng)無(wú)收縮灌漿料的拌和可以采用機(jī)械或人工攪拌。建議采用強(qiáng)制式攪拌機(jī)機(jī)械攪拌,可保證攪拌充分均勻,攪拌時(shí)間3-5分鐘。人工攪拌時(shí)間在5分鐘以內(nèi)完成。攪拌完的灌漿料,隨停放時(shí)間表增長(zhǎng),其流動(dòng)性降低,應(yīng)在40分鐘內(nèi)用完。嚴(yán)禁在高強(qiáng)無(wú)收縮灌漿料中摻入任何外加劑。
四,灌漿施工方法
1,較長(zhǎng)設(shè)備或軌道基礎(chǔ),應(yīng)采用分段施工。
2,灌漿開始后,必須連續(xù)進(jìn)行了,不能間斷,并盡可能縮短灌漿時(shí)間。
五,養(yǎng)護(hù)
1,灌漿完畢,灌漿料初凝后應(yīng)立即加蓋草袋或巖棉被,并保持濕潤(rùn)。
2,冬季施工時(shí),灌漿料,拌和水及養(yǎng)護(hù)措施應(yīng)符合現(xiàn)行《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》（Gb50204）的有關(guān)規(guī)定。
3,灌漿后24-36小時(shí)不可受到振動(dòng),以避免損壞未結(jié)硬的灌漿層。
拆模和養(yǎng)護(hù)時(shí)間及環(huán)境溫度的關(guān)系

六：包裝貯運(yùn)
1.包裝規(guī)格：50kg/袋,存放在通風(fēng)干燥處并防止陽(yáng)光直射。
2.保質(zhì)期為6個(gè)月,超出保質(zhì)期應(yīng)復(fù)檢合格后方可使用 。
