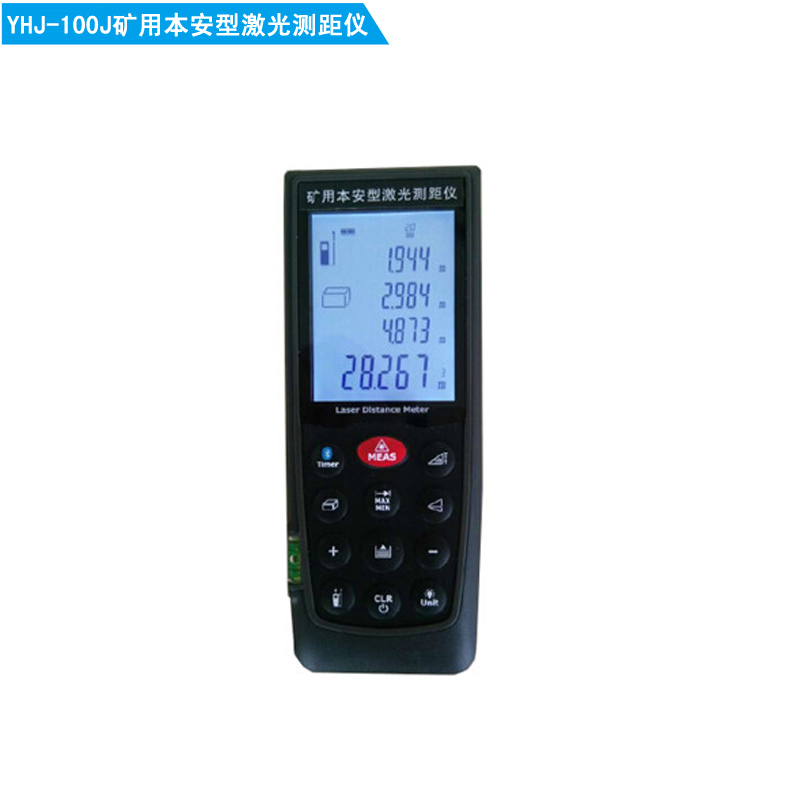

YHJ-100J礦用本安型激光測距儀

一、  產品特點

1.100米距離量程、1毫米的分辨率
2. ±1.5毫米高精度
3. 距離、面積和體積輕松計算
4. 勾股定理計算功能、三角形測量功能
5. 連續測量、/最小數測量
6. 放樣測量、長度累加測量、傾斜角測量
7. 底部、頂部和延伸測量切換
8. 自動關機功能、背光燈顯示
10. 高防護等級

二、電源要求

防爆型式：礦用本質安全型，防爆標志：ExibI Mb。

安裝/更換電池 （請見圖示A）

三、基本結構 (見圖B)

1- （開啟/測量）鍵

2-  藍牙/定時鍵

3-  面積/體積鍵

4-  單次/連續測量鍵

5-  加（＋）鍵

6-  存儲鍵

7-  測量基準邊鍵

8-  傾角測量和放樣測量

9-  間接測量鍵（勾股定理）

10-  減（－）鍵

11- 背光燈/單位轉換

12 - /關機鍵

四、LCD顯示屏（請見圖示C）

1- 激光開啟

2- 測量基準邊（前沿）

3- 測量基準邊（后沿)

4- 多種測量功能                                                                                   面積測量

      單次利用勾股定律測量

      雙次利用勾股定律測量

5- 單次距離測量

6- 電池電量

7- 歷史記錄數

8- 儀表錯誤警告

9- 連續測量和/最小測量

10-次測量值顯示行

11-第二次測量值顯示行

12-計算結果或主顯示行

五、初次操作與設置

1、開機與關機

開啟儀器和激光。

較長時間按鍵關閉儀器3分鐘后無操作儀器自動關閉。

2、鍵

最后一個指令被取消或顯示，在歷史存儲瀏覽模式下同時按存儲鍵和鍵將所有歷史數據。

3、測量基準邊的設置（見圖示D）

儀器默認的基準邊設置是后沿。

按鍵：下一個測量將以前沿為測量基準邊，改變測量基準邊時會有不同蜂鳴聲提醒。

重新開機后測距基準邊會回到默認值。

4、顯示屏背光顯示                            圖D

按背光燈/單位鍵，顯示屏背光照明將開啟或關閉。

5、儀器距離單位設置

長按鍵切換距離單位直到需要選擇的單位。0.000m，0.0in，0in ，0.000ft

0`00``。

6、測量

單測距離測量

按鍵：?jiǎn)?dòng)激光。再次按鍵：觸發測量，測量結果立即顯示在顯示屏上。

7、連續測量，長按開啟/測量鍵，直到顯示屏上激光指示標志長亮以及聽到蜂鳴器提示聲。開啟連續激光模式后每次按測量按鍵均會觸發一次測量。你可以通過長按該測量按鍵以關閉連續激光模式。

8、在連續激光模式下，按/關機鍵也會退出連續激光模式。進入連續激光模式后如無按鍵操作，三分鐘系統會自動關閉激光模式。

9、/最小值（請見試圖E）

在連續測量模式下，按單次/連續測量鍵，然后可將設備瞄準位置移動至目標區域，在移動過程中，系統0.5秒會測量一個讀數，并且將這一過程中的值以及最小值分別顯示在屏幕的行與第二行上。（如墻角）舉例說明，使用者在圖例需測得墻上移動瞄準點以獲得需要的最遠距離或最短距離。在連續測量模式下，可以通過開啟/測量鍵及/關機鍵退出該模式，系統也會在測量100個讀數以后自動退出該模式。

圖E

六、功能

1、加/減

距離測量

按（+）鍵下一個測量值將會與個值相加。按（-）鍵下一個測量值將會與個值相減。

按一次“/關機鍵”最后一個操作被取消。

按一次“單次/連續測量鍵”退出到單次測量模式。

在面積/體積測量模式時按加減鍵可以實現兩次面積/體積的累加。在歷史記錄模式時長按加減鍵可以使用歷史記錄數據作為計算式中的被加數和被減數。

2、面積

按“面積/體積測量鍵”一次    圖標顯示在顯示屏內。

按“開啟/測量鍵”進行個距離測量（如長度）。

再次按“開啟/測量鍵”進行第二個距離測量（如寬度）。

面積的計算結果將顯示在主顯示行內，每個單次的測量結果顯示在、二輔助顯示行內。

3、體積功能

兩次短按“面積/體積測量鍵”，   圖標將顯示在顯示屏內。

按“開啟/測量鍵進行個距離測量（如長度）。

按“開啟/測量鍵進行第二個距離測量（如寬度）。體積計算將顯示到主顯示行內。

按“開啟/測量鍵進行第三個距離測量（如高度）。最終體積測量結果顯示在主顯示行內，前兩次測量結果顯示在、二、輔助顯示行內。

在面積或者體積測量模式中按        可以實現相鄰兩次面積或者體積計算結果的累加或相減。

 4、間接測量（見圖F）

間接測量-通過兩個輔助測量結果得到最終所需結果（勾股定理）

例如：當測量高度是，需要根據以下步驟行兩次或者三次測量：

1）     按鍵后，     圖標將顯示在顯示屏內，需要測量的被測距離的圖標閃爍顯示。

           按鍵：瞄準頂部目標測量點（1）再次按鍵獲得斜邊距離。然后將儀器盡量放至水平，瞄準底部目標測量點（2）     按鍵獲得水平距離。最終結果（高度）將顯示在主顯示行上。

                                                   圖F

2）使用兩次勾股定律的間接測量1（請見圖示G）                                                                                        按鍵二次      圖標將會顯示，被測距離的圖標閃爍顯示在顯示屏里。                                  圖G

按按屏幕提示測量斜邊（1）。

盡可能保持儀器水平，測量水平距離（2）。

按屏幕提示測量斜邊（3）。

最終結果（高度）將顯示在主顯示行上。

盡可能保持儀器水平，測量水平距離（3）。

按屏幕提示測量斜邊（2）。

按屏幕提示測量斜邊（1）。                  圖H

最終結果（高度）將顯示在主顯示行上。

5、歷史儲存

按鍵：最后一次測量結果將顯示在主顯示行內，之前的20個測量或計算結果將按逆序排列，可以使用       鍵瀏覽這些記錄。

你可以所有記錄，在歷史記錄模式下同時按存儲鍵和鍵所有記錄。

在歷史記錄模式中按面積/體積鍵或長按加減鍵可以調用歷史數據參與數學計算。

6、倒計時測量（自動觸發）

按下“定時/藍牙鍵”來設置一次5秒鐘的時間延遲測量。

或者按住“定時/藍牙鍵”直到所需的時間延遲達到（60秒）。你可以通過       來改變延長時間。按“開啟/激光測量鍵”，測量剩余的描述（如59，58， 57…….）倒計時將會顯示。并通過激光、蜂鳴器進行提示，最后2秒鐘閃爍和蜂鳴速度加快。最后一聲蜂鳴之后測量完成，測量數據會顯示屏上。

7、藍牙

打開藍牙/發送測量

長按“定時/藍牙鍵”直到藍牙的圖標顯示在屏幕上長按“定時/藍牙鍵”直到藍牙圖標消失在屏幕上，一旦儀器關閉，藍牙也將關閉。

8、放樣功能

兩個不同的距離（a和b）可以進入儀器，可以用來標記定義了測量長度，如在施工的木質框架（見圖I）。圖I

1）長按“傾角測量/放樣測量”鍵，放樣功能符號會出現在顯示屏上，a的數值會閃爍提示。通過       ，你可以調整數值（先a后b）以適應所需的放樣距離。長按加減鍵可以改變加減速度。一旦所需的值測量到，可以按“存儲鍵”確認。

當定義的數值確定后，值開始閃爍，此時同樣可以通過        調節所需的放樣距離。按存儲鍵確定b值的數值。

2）按下“開啟/測量鍵”啟動激光測量，顯示屏主顯示行顯示當前測量距離與（b）決定的放樣距離的差值。顯示行3顯示離當前最近的放樣距離。根據顯示提示方向慢慢地沿直線前后移動。儀器從距離下一個放樣值0.1m的時候會開始通過蜂鳴器提示。通過按“開啟/測量鍵”“/關機鍵”，可以隨時停止這個功能，測量100次后儀器自動停止測量。

9、傾角測量（見圖J）

該傾角傳感器測量在范圍±65°之間。傾角測量時儀器允許橫向（±10°）傾斜。

按下“傾角測量/放樣測量鍵”就可以傾角傳感器。符號出現在顯示屏。傾角值顯示在顯示行1上。按測量鍵測量?jī)A角和距離。長度（L）顯示行通過測量α和L所計算得到的（A）（B）值也將顯示在顯示行2、3上。

圖J

10、自動水平距離測量

按“傾角測量/放樣測量鍵”兩次，   圖標將顯示，傾角值顯示在中間值顯示行1上，需要測量的斜邊將閃爍提示，保持儀器傾角不變，按“開啟/測量鍵”，測量得到斜邊值顯示在顯示行2上，根據斜邊及傾角計算得到的水平距離將顯示在主顯示行。

11、自動垂直距離測量

按“傾角測量/放樣測量鍵”三次，      圖標將顯示，傾角值顯示在中間值顯示行1上，需要測量的斜邊將閃爍提示，保持儀器傾角不變，按“開啟/測量鍵”，測量得到的斜邊值顯示在顯示行2上，根據斜邊及傾角計算得到垂直距離將顯示在主顯示行。

12、使用兩次勾股定律的自動垂直距離測量1（見圖K）

按“傾角測量/放樣測量鍵”三次，     圖標將顯示，傾角值顯示在中間值顯示行1上，需要測量的斜邊將閃爍提示。根據顯示提示，按“開啟/測量鍵”，先向下測量的斜邊1，然后測量斜邊2，測量得到的斜邊值顯示在顯示行2、3上，根據斜邊及傾角計算得到的垂直距離將顯示在主顯示行。

圖K                             圖L

13、使用兩次勾股定律的自動距離測量2（見圖L）

按“傾角測量/放樣測量鍵”四次，       圖標將顯示，傾角值顯示在中間值顯示行1上，需要測量的斜邊將閃爍提示。根據顯示提示，按“開啟/測量鍵”，先測量的斜邊1，然后測量斜邊2，測量得到的斜邊值顯示在顯示行2、3上，根據斜邊及傾角計算得到的垂直距離將顯示在主顯示行。

七、產品配套

1、        激光測距儀一臺

2、        AA干電池兩節

3、        三腳架一個

4、        塑料儀表箱

5、        彩紙包裝盒

6、        產品說明書

7、        產品合格證
