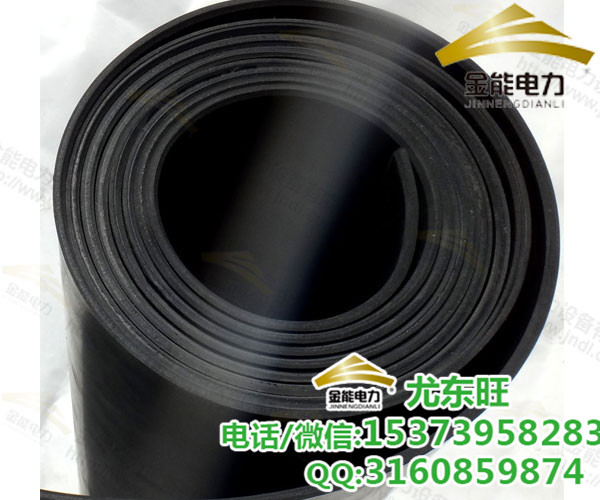

我公司的絕緣膠墊
每平方米1cm2氣泡不超過5個，任意兩個氣泡間的距離不小于40mm，無裂紋
扯斷伸長度≥250%，不變形
熱空氣老化在70℃72個小時
吸水性≤1.5%
工頻耐壓有效值＞15KV，保持3秒不擊穿
外觀平滑，無凹凸不平，彈性好 c

二、技術參數：

比重：1.6-1.7；扯斷力：5Mpa ；伸長率：280%，硬度：65 ° +/- 5 °

 “絕緣膠墊國家標準”高壓絕緣膠墊廠家【絕緣膠墊規格】,10kv,20kv,25kv,35kv

（2）按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊
（3）按厚度可分為：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm. 電壓等級：5KV/10KV/15kv/20kv/25kv/30kv/35kv

3、15KV絕緣膠墊 1. 15KV絕緣膠墊概述：
（1） 簡介：加強工作人員對地絕緣，由特殊橡膠制成的橡膠墊。絕緣膠墊又稱為絕緣膠墊，絕緣橡膠墊，絕緣毯，絕緣橡膠墊等。具有較大體積電阻率和耐穿的膠墊。用NR，SBR和IIR等絕緣性能優良的非極性橡膠制造。用于配電等工作場合的臺面或鋪地絕緣材料。
（2） 外觀：斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差；氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm；雜質：深度及長度不超過膠墊厚度不小于40mm；邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10；裂紋：不允許有 2．絕緣膠墊的國家標準：序號 項目 周期 要 求 說明 1 工頻耐壓試驗 1年 電壓等級 工頻耐壓 kV 持續時間min 使用于帶電設備區域 高壓 15 1 低壓 3.5 1 試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過。試樣分段試驗時，兩段試驗邊緣要重合。


4.絕緣膠墊常規使用配置：
（1）5KV絕緣膠墊 厚度：3mm 比重：5.8KG/m2 顏色：紅，綠，黑
（2）10KV絕緣膠墊 厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑
（3）15KV絕緣膠墊 厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑
（4）20KV絕緣膠墊 厚度：6mm 比重：11KG/m2 顏色：紅，綠，黑
（5）25KV絕緣膠墊 厚度：8mm 比重：14.8KG/m2 顏色：紅，綠，黑
