一、概述

機房集中監控智能采集終端由終端和顯示屏組成，是針對機房的動力環境整體監控終端。終端不依賴動環系統平臺就可以獨立工作，其具有強大的數據采集能力，實現配置化通信規約，可以對精密配電列頭柜、UPS、空調、PDU、溫濕度、煙感、漏水繩、門磁狀態等進行實時監控；監控終端具備一定的可編程邏輯功能，如可以實現消防、遠程控制、溫濕度的聯動，準確控制天窗、門磁；同時，通過網絡和485總線，支持數據集中上傳，可以選配機房的POE攝像頭接口，達到布線簡單。

二、硬件

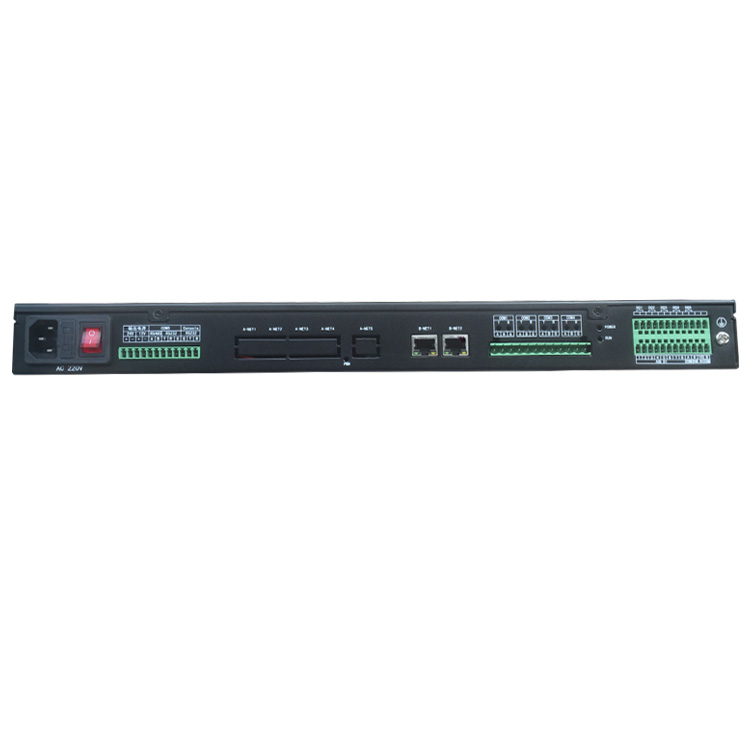

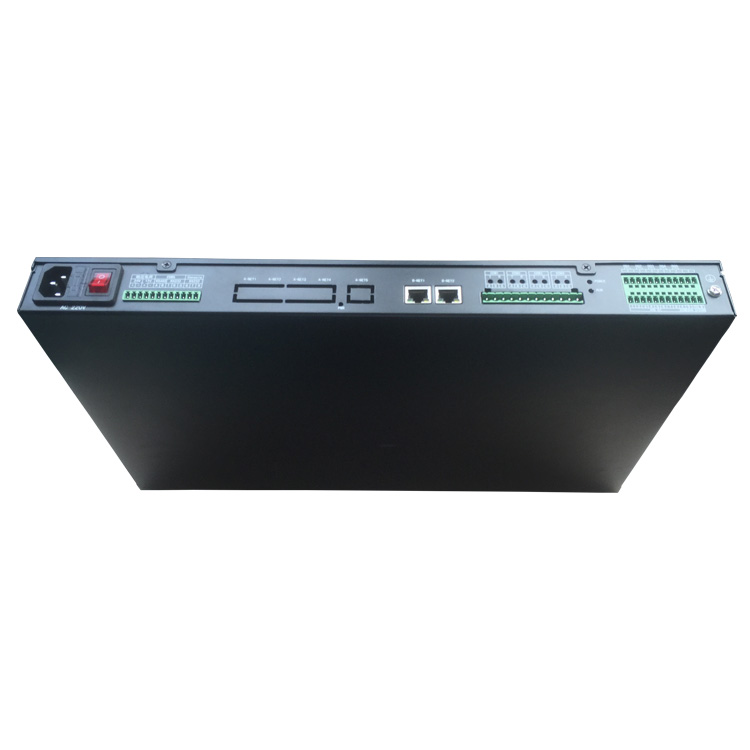

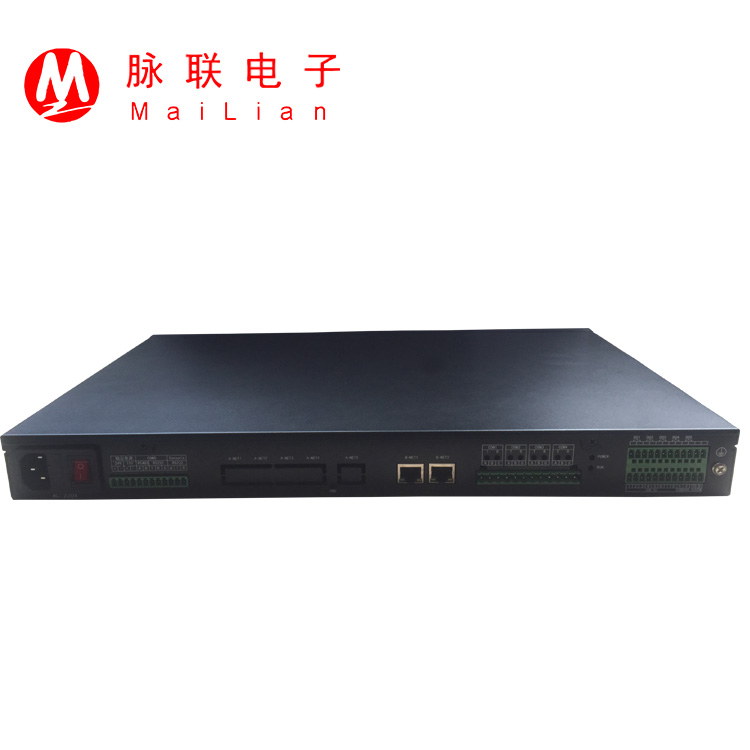

2.1產品結構

其尺寸為1U，482.6 X 280 X 44mm（長X 深X 高），支持機架式與桌面安裝，安裝側耳長度可以靈活調整（調整范圍<100mm）。

接口資源有：

a、電源： AC220V，帶保險，指示燈

b、電源輸出：DC12V，DC24V；一路兼容485和232的數據轉發口；一路232設備調試接口

c、視頻接口：4個POE網口，1個向上傳輸網口

d、數據接口： 2個獨立向上10/100M自適應網口，支持TCP、UDP、  SNMP

e、 串口接口：4個RS485智能采集接口

f、 IO接口：A組DI量，共有8路；B組DI量，共有2路；5路DO。
