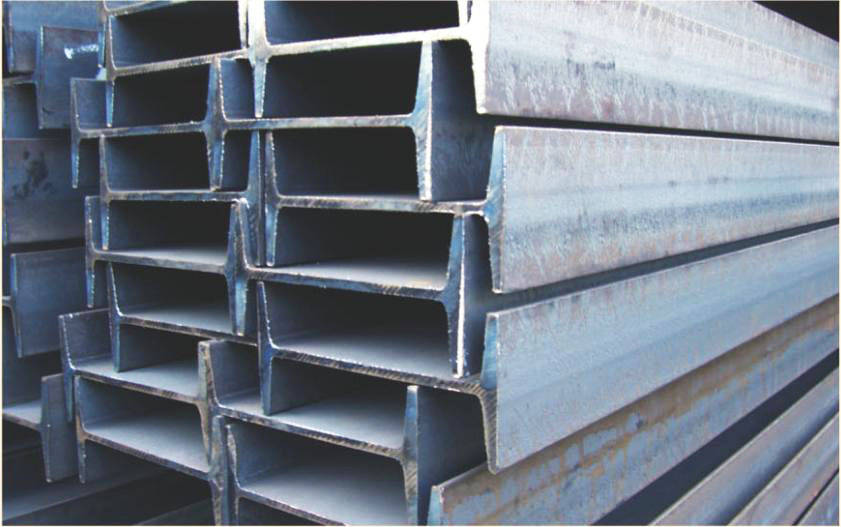

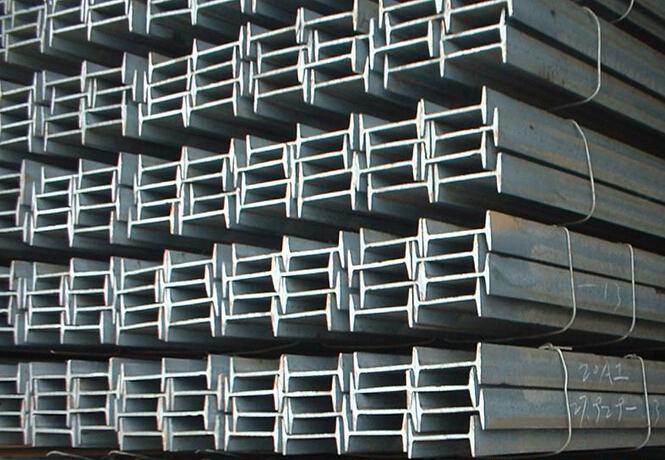

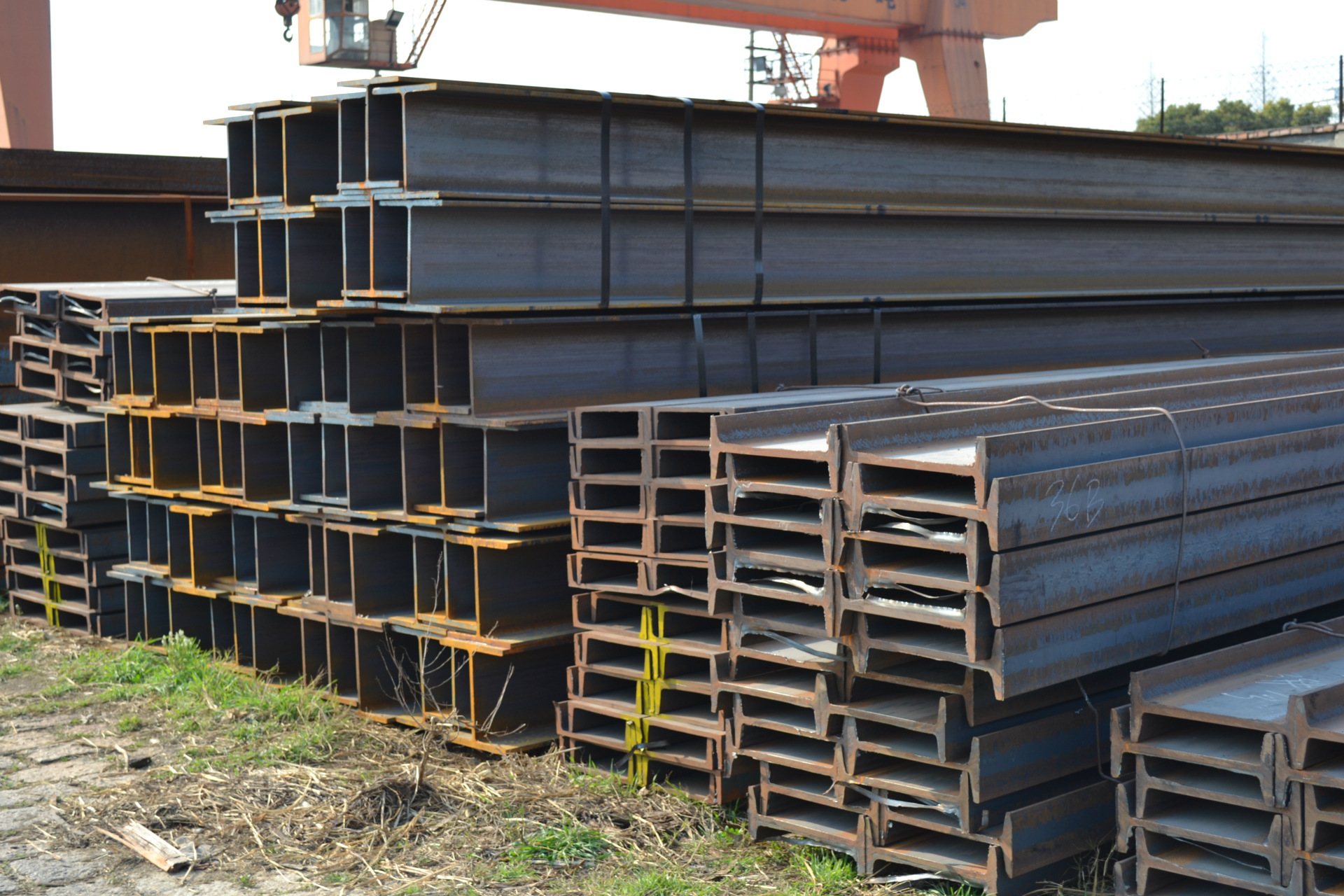

江蘇工字鋼H型鋼q235蘇州昆山做隔樓用的工字鋼10-40規格齊全現貨批發

工字鋼也稱為鋼梁(英文名稱 Universal Beam)，是截面為工字形狀的長條鋼材。工字鋼分普通工字鋼和輕型工字鋼，H型鋼三種。是截面形狀為槽形的型鋼。


基本信息
中文名稱
工字鋼
外文名稱
I Beam

別名
鋼梁
分類
普通工字鋼、輕型工字鋼、H形鋼三種
目錄
1普通鋼
2標記記錄
3計算公式
折疊編輯本段普通鋼


折疊基本區別


工字鋼主要分為普通工字鋼、輕型工字鋼和H型鋼三種。
工字鋼
工字鋼


普通工字鋼、輕型工字鋼翼緣是變截面靠腹板部厚,外部薄; H型鋼:HW HM HN HEA HEB HEM 等工字鋼的翼緣是等截面


普通工字鋼、輕型工字鋼已經形成國家標準，普通10#工字鋼相當于國際上的I100(也比如10#槽鋼相當于槽鋼U100)(因?yàn)楦鲊?guó)執行的標準不同，造成它們的規格有細微的差別)


H型工字鋼亦叫寬翼緣工字鋼，HW HM HN 源于歐洲標準,HEB是德準的工字鋼，其中HW、HN工字鋼已廣泛在我國使用和生產。HEA HEB HEM 在許多德國設計圖上會看到，在國內市場上還很難購買到。在國內鋼結構工程中，如果量少則可以使用等規格的鋼板進行焊接拼接而成。而量大的話，通?？紤]使用力學性能與之相當?shù)腍W 、HN型鋼代替。


HW 工字鋼主要用于鋼筋砼框架結構柱中鋼芯柱,也稱勁性鋼柱;在鋼結構中主要用于柱


HM 型鋼高度和翼緣寬度比例大致為1.33~~1.75 主要在鋼結構中用做鋼框架柱在承受動力荷載的框架結構中用做框架梁;例如:設備平臺


HN 型鋼高度和翼緣寬度比例大于等于2; 主要用于梁


普通工字鋼的用途相當于HN型鋼;


◆工字型鋼不論是普通型還是輕型的，由于截面尺寸均相對較高、較窄，故對截面兩個主軸的慣性矩相差較大，故僅能直接用于在其腹板平面內受彎的構件或?qū)⑵浣M成格構式受力構件。對軸心受壓構件或在垂直于腹板平面還有彎曲的構件均不宜采用，這就使其在應用范圍上有著很大的局限。


◆H型鋼屬于經濟裁面型材(其它還有冷彎薄壁型鋼、壓型鋼板等)，由于截面形狀合理，它們能使鋼材更高地發揮效能，提高承載能力。不同于普通工字型的是h型鋼的翼緣進行了加寬，且內、外表面通常是平行的，這樣可便于用高強度螺栓和其他構件連接。其尺寸構成系列合理，型號齊全，便于設計選用。


折疊適用范圍


普通工字鋼，輕型工字鋼，由于截面尺寸均相對較高、較窄，故對截面兩個主袖的慣性矩相差較大，這就使其在應用范圍上有著很大的局限。工字鋼的使用應依據設計圖紙的要求進行選用。


折疊尺寸設計


H型鋼屬于經濟裁面型鋼材(其它還有冷彎薄壁型鋼、壓型鋼板等)，由于截面形狀合理，它們能使鋼材更高地發揮效能，提高承裁能力。不同于普通工字鋼的是H型鋼的翼緣進行了加寬，而且內、外表面通常是平行的，這樣可便于用高強度螺栓和其他構件連接。其尺寸構成合理，型號齊全，便于設計選用。


在結構設計中選用工字鋼應依據其力學性能，化學性能，可焊性能，結構尺寸等選擇合理的工字鋼進行使用。


折疊焊接工藝


H型鋼的翼緣都是等厚度的，有軋制截面，也有由3塊板焊接組成的組合截面。普通工字鋼都是軋制截面，由于生產工藝差，翼緣內邊有1:10坡度。H型鋼的軋制不同于普通工字鋼僅用一套水平軋輥，由于其翼緣較寬且無斜度(或斜度很小)，故須增設一組立式軋輥同時進行輥軋，因此，其軋制工藝和設備都比普通軋機復雜。國內可生產的軋制H型鋼高度為800mm，超過了只能是焊接組合截面。


窄翼緣h型鋼適用于梁或壓彎構件，而寬翼緣h型鋼和h型鋼樁則適用于軸心受壓構件或壓彎構件。普通工字鋼、輕型工字鋼與HW、HN型鋼相比，等重量前提下，w、 ix、 iy都不如H型鋼


折疊編輯本段標記記錄


普通工字鋼和輕型工字鋼的翼緣由根部向邊上逐漸變薄的，有一定的角度，普通工字鋼和輕型工字鋼的型號是用其腰高厘米數的拉伯?dāng)?shù)字來表示，腹板、翼緣厚度和翼緣寬度不同其規格以腰高( h)×腿寬×腰厚的毫數表示，如"普工160×88×6"，即表示腰高為160毫米，腿寬為88毫米，腰厚為6毫米的普通工字鋼。/"輕工160×81×5"，即表示腰高為160毫米，腿寬為81毫米，腰厚為5毫米的輕型工字鋼。普通工字鋼的規格也可用型號表示，型號表示腰高的厘米數，如普工16#。腰高相同的工字鋼，如有幾種不同的腿寬和腰厚，需在型號右邊加a b c 予以區別，如普工32#a、32#b、32#c等。熱軋普通工字鋼的規格為10-63#。經供需雙方協議供應的熱軋普通工字鋼規格為12-55#。


折疊編輯本段計算公式


截面高度 H
工字鋼
工字鋼


截面寬度 B


腹板厚度 Tw


翼緣厚度 Tf


交接圓弧半徑 Rw


RA=RB=P/2


Mc=Mmax=Pl/4


fc=fmax=Pl^3/48EI


θA=θB=Pl^2/16EI


符號意義及單位


P -- 集中載荷，N;


q -- 均布載荷，N;


R -- 支座反力，作用方向向上者為正，N;


M -- 彎矩，使截面上部受壓，下部受拉者為正，Nm;


Q -- 剪力，對鄰近截面所產生的力矩沿順時針?lè)较蛘邽檎琋;


f -- 撓度，向下變位者為正，mm;


θ -- 轉角，順時針?lè)较蛐D(zhuǎn)者為正，°;


E -- 彈性模量，Gpa;


I -- 截面的軸慣性矩，m^4;


ξ=x/l，ζ=x'/l，α=a/l，β=b/l，γ=c/l


從兩方面考慮:


，從梁的剪切應力考慮


第二，從彎曲正應力考慮。


從型鋼表中可以查到它的可用剪切強度T


Tmax=Q/Ib[BH^2/8-<(B-b)h^2>/8]


式中: Tmax為剪切強度。把可用剪切強度T代進去，可算出梁的承受載荷。


Q為均布載荷


I為工字鋼的截面慣矩可在型鋼表中查得(cm^4).


B為工字鋼截面的寬度。


b為工字鋼截面的最小寬度


h為工字鋼最小寬度截面的高度。


H為工字鋼寬度截面的高度


正應力的計算:


Ysigma=M/W


M=彎矩=載荷乘距離


W=抗彎模量。


設Ysigma=允許的應力，可得出載荷的值。


普通工字鋼規格表


W= 0.00785 ×[hd+2t ( b – d ) +0.615 ( R 2 – r 2 ) ]


h= 高


b= 腿長


d= 腰厚


t= 平均腿厚


R= 內弧半徑


r= 端弧半徑


求 250 mm × 118mm × 10mm 的工字鋼每 m 重量。從金屬材料手冊中查出該工字鋼 t 為 13 ， R 為 10 ， r 為 5 ，則每 m 重量 = 0.00785 ×[250 ×10+2 ×13 × ( 118 –10 ) +0.615 × ( 10 2 –5 2 ) ]= 42.03kg


規格
高度
腿寬
腰厚
理重
10#
100
68
4.5
11.261
12#
120
74
5
13.987
14#
140
80
5.5
16.89
16#
160
88
6
20.513
18#
180
94
6.5
24.143
20#a
200
100
7
27.929
20#b
200
102
9
31.069
22#a
220
110
7.5
33.07
22#b
220
112
9.5
36.524
25#a
250
116
8
38.105
25#b
250
118
10
42.03
28#a
280
122
8.5
43.492
28#b
280
124
10.5
47.888
30#a
300
126
9
48.084
30#b
300
128
11
52.794
32#a
320
130
9.5
52.717
32#b
320
132
11.5
57.741
32#c
320
134
13.5
62.765
36#a
360
136
10
60.037
36#b
360
138
12
65.689
36#c
360
140
14
71.341
40#a
400
142
10.5
67.598
40#b
400
144
12.5
73.878
40#c
400
146
14.5
80.158
45#a
450
150
11.5
80.42
45#b
450
152
13.5
87.485
45#c
450
154
15.5
94.55
56#a
560
166
12.5
106.316
56#b
560
168
14.5
115.108
56#c
560
170
16.5
123.9
63#a
630
176
13
121.407
63#b
630
178
15
131.298
63#c
630
180
17
141.189
展開
30特工字鋼 又稱30異工字鋼 或30t


工字鋼30特是專為葫蘆式起重機設計的工字鋼，下翼緣加厚，便于葫蘆跑車在上運行,其具體尺寸見圖:


規格
高度
腿寬
腰厚
理重
30t
300
128
12
64.6
