說到水泵，大家都不陌生，它在各行各業都起著重要地作用，各行業的工況作業都離不開水泵的中轉，大大的提高了工作效益，節省了許多人力、物力、財力，促進了和諧社會的進步。下面我們介紹一下D型泵系單吸多級泵：


D型泵系單吸多級泵為分段式多級離心泵，供吸送清水及物理化學性質類似于水的液體之用，本泵揚程在16至400米之間，流量為20米?/小時～288米?/小時，液體的高溫度不得超過80℃，適用于礦山排水、工廠及城市給水、農業排灌等場合。


泵型號的意義∶如  100D   16×5


               100－吸入口直徑為100毫米；


                D－單吸多級階段式離心泵；

               16×5－單吸揚程為16米，級數為5級。

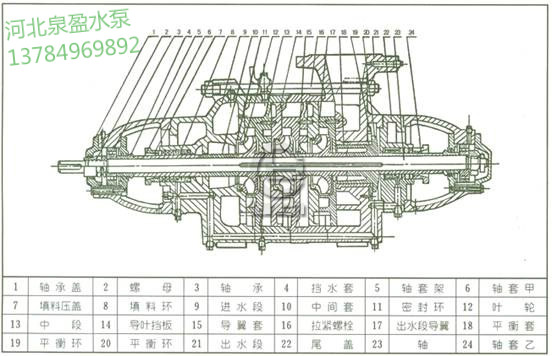

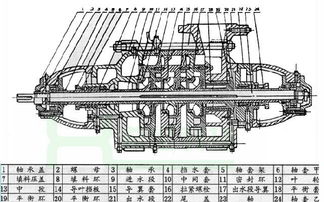

D型泵系單吸多級泵結構說明：


1、定子部分：


主要有軸承體、進水段、中段、出水段、導葉等零件用螺栓連接而成，進水段的吸入口成水平方向，出水段的葉出口垂直向上。


2、轉子部分：


主要由軸及裝在軸上的數個葉輪和一個用來承受軸向推力的平衡盤組成，整個轉子是由兩端軸承支撐，葉輪的數目是根據所需要的揚程而定。


3、軸承部分：


采用單列向心滾珠軸承，這種軸承能夠滿足泵在采用平衡盤承受軸向力，故不允許用普通單列向心球軸承作支撐，軸承用黃油潤滑。


4、泵的密封：


泵的進水段、中段、出水段之間的靜止結合面是用二硫化鉬或紙墊密封，泵各級之間轉動部分的密封，是靠葉輪前的密封環與前中段及導葉套與導葉間的微小間隙來達到，防止水進入軸承是采用“O”型橡膠密封圈及擋水圈來達到，轉動泵軸與進水段間及尾蓋得水封采用填料密封達到。


5、泵的轉動方向：


從電機方向看去，為順時針方向旋轉。
