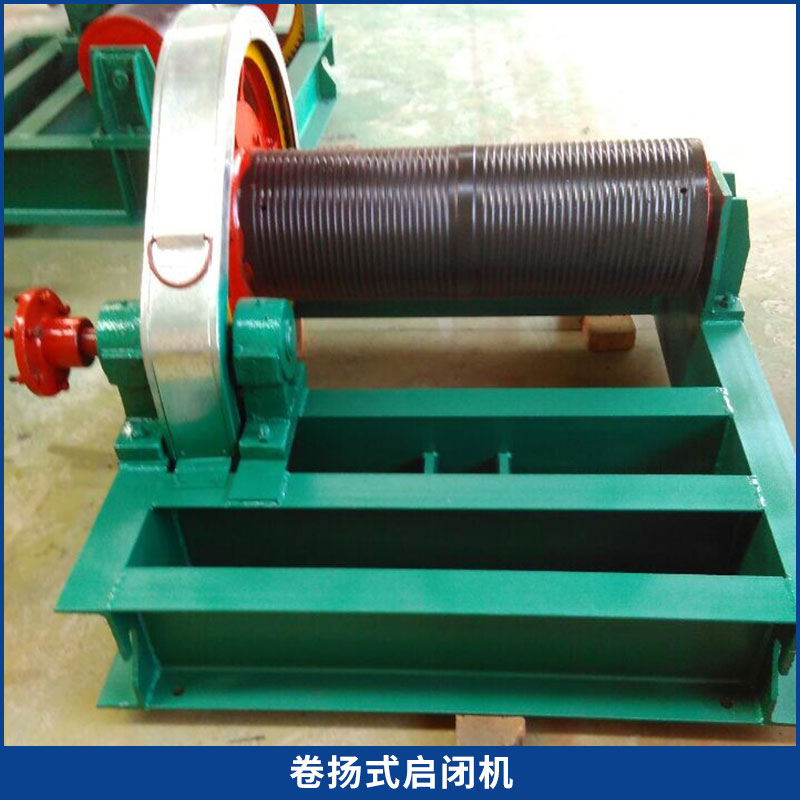

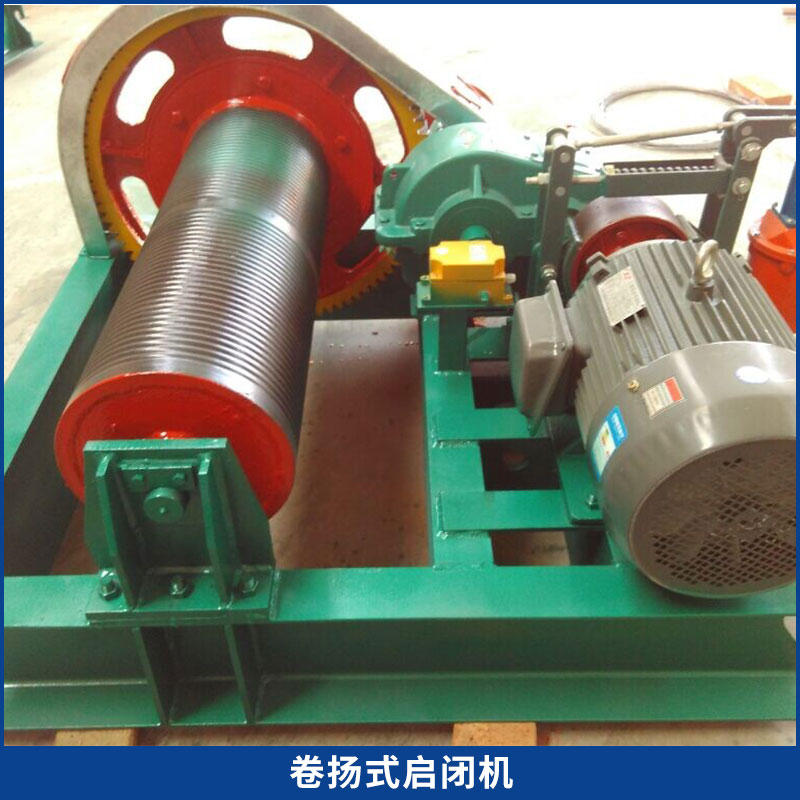

一、卷揚式啟閉機結構：
卷揚式啟閉機主要是用鋼索或鋼索滑輪組作吊具與閘門相連接，通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械,也叫做鋼絲繩固定式卷揚機。它構造較簡單易于制造,維護檢修方便,廣泛應用于各種類型閘門的啟閉。卷揚式啟閉機分為單吊點和雙吊點兩種。雙吊點卷揚式啟閉機是通過連接軸將兩個單吊點的啟閉機連接在一起進行同步運行，可做成一邊驅動或兩邊驅動。卷揚式啟閉機通常是一扇閘門用一臺啟閉設備，安裝在高出閘門槽頂部的閘墩上。
二、卷揚式啟閉機選用指南 ：
　　本系列啟閉機可分為單吊點和雙吊點兩種，啟門力QPQ、QPG、QPT型為50kN-2500kN;QPT型為50kN-1250kN,供用戶選用。
●　QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定優先系列選定。
●　QPQ QPK QPT QPG系列啟閉機不能做斜吊運行。
●　QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6W(19)型，公稱抗拉強度1550～1700N/mm2。鋼絲繩隨機供應，常規每單機供40m。 ●　啟閉機設有上下行程限位開關作極限保護運行。
●　啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值?！瘛㈤]機械強度按輕型工作級別計算，電動機按智期運行；若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類，制造并供貨。 ●　閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
●　QPK系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降，其快速值受調速器控制，不得超過5m/min，快速閉門時間一般為2min。
●　啟閉機啟門高度；用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離，有拉桿時則銷軸中心應為位置一節的上軸孔中心。 ●　啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。
●　用戶特殊要求雙方可協商解決。
●　隨機供應的電氣控制系統為單機單控。
移動式啟閉機類型繁多,主要有：
●按吊具移動的方向分為單向移動啟閉機和雙向移動啟閉機。前者吊具僅沿壩面線左右移動；后者不僅沿壩軸線方向左右移動,而且也能上,下游方向移動。
●按移動架狀況分為臺車移動式啟閉機與門形移動式啟閉機（亦稱門式啟閉機,門式起重機）。
前者主提升機構設置在底部裝行走車輪的平面構架式臺車上；
后者的啟閉機主提升機構設置在裝有行走車輪的門形構架上。
●單向移動式啟閉機的主提升機構直接緊固定在臺車或門形構架的上平面上。
●雙向移動式啟閉機的主提升機構設置在臺車或門形構架上平面的小車上,小車沿軌道行走的方向與臺車或門形構架的移動方向成垂直。通常也稱雙向移動式的臺車或門形構架為大車架。
●臺車式移動啟閉機通常行走在閘門門槽頂部平面或平面以上的混凝土排架上,門式移動啟閉機僅行走在閘門門槽頂部平面上。門式啟閉機門架腿上有時也設回轉式懸臂吊鉤以便起吊其他設備,從而構成多用途門形移動式啟閉機
