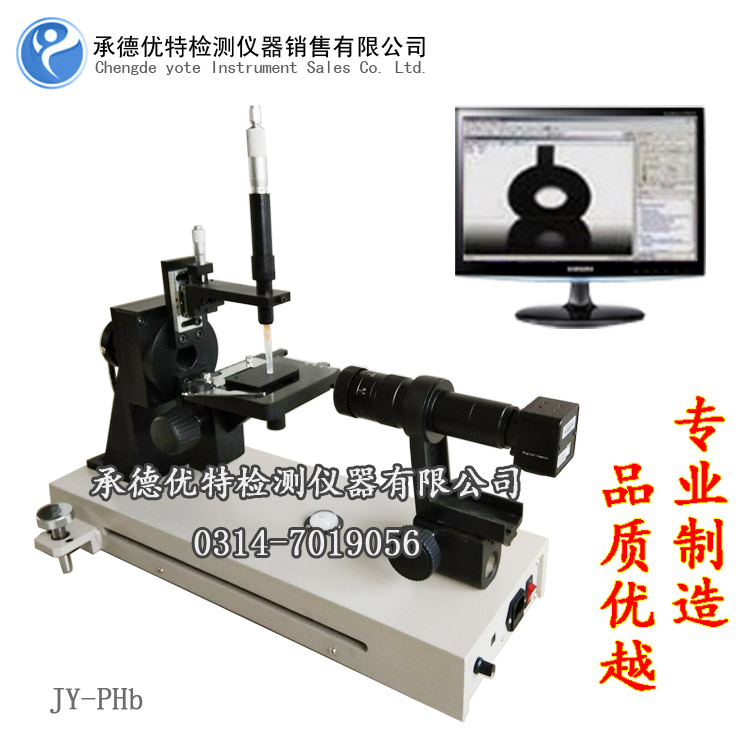

接觸角測試儀,水滴接觸角測試,液滴接觸角測試儀,水滴角測試儀JY-PHb

儀器介紹：JY-PHb型接觸角測試儀（接觸角測試儀,水滴接觸角測試,液滴接觸角測試,水滴角測試儀）是承德優特儀器有限公司的主打產品之一，原理是指在一固體水平平面上滴一液滴，固體表面上的固、液、氣三相交界點處，其氣、液界面和固、液界面兩切線把液相夾在其中時所成的角。儀器通過電腦軟件控制，捕捉這一角度畫面，捕捉成功后文件以圖片形式進行處理，根據用戶的不同需求來完成相應的處理，采用工業相機與變焦顯微鏡頭，USB供電，儀器外形尺寸：550mm x 320mm x 500mm。（接觸角測試儀,水滴接觸角測試,液滴接觸角測試,水滴角測試儀）

接觸角測試儀,水滴接觸角測試,液滴接觸角測試,水滴角測試儀測試方法：靜滴法、增減液滴法、轉落法、傾斜板法。

1、 靜滴法。在固體表面滴一滴液體，待固-液-氣三相界面平衡后對平衡體系進行拍照，通過軟件提供的接觸角測量方法對接觸角進行測量。也可以在測試過程中對平衡過程進行定時拍照或錄像，然后對體系變化過程進行分析。

2、增減液滴法。由于固體表面的不均勻性的存在，有時候需要測量動態接觸角，以分析接觸角的滯后現象，本儀器可以通過連續增加液滴量測量前進角或連續減少液滴量測量后退角。

接觸角測試儀的硬件特性：

1、視頻采集：采用國產高端工業相機，圖像分辨率2480*1024像素，高精度、高清晰度、低噪聲。USB2.0輸出，計算機控制增益、亮度、曝光時間。USB供電，不需單獨電源。信噪比>52dB，曝光時間17uS~2.3S。

2、鏡頭特性：國產高端變焦顯微鏡頭。變倍比：0.7～4.5X放大倍數：30～130倍理想拍攝距離：95mm筒長：165mm

3、載物臺移動特性：移動方式：手動，平滑光學部件X方向（橫向）：80mm，精度0.1mmY方向（縱向）：30mm，精度0.1mmZ方向（上下）：50mm

4、鏡頭調節支架特性：采用F型專+用鏡頭支架調節范圍：60mm

5、旋轉臺特性： 采用國產高精度光學旋轉臺，帶動載物臺同心旋轉，以實現轉落法測試前進角和后退角旋轉方式：計算機控制，高細分步進電機驅動，同時可手動調節。旋轉角度：≥90°旋轉速度：計算機軟件調節角度刻度分辨率：1°

6、單色半導體照明光源，亮度連續可調。

接觸角測試儀的軟件特性：小窗口預覽，大窗口拍照和分析。

視頻錄制與分析功能單張拍照功能。

連續定時拍照功能，定時時間任意可調。

切線法測量方式，直接顯示接觸角值，精度0.1°。

弦高法測量方式，接觸角值顯示精度0.1°。

橢圓擬合法測量方式，接觸角值顯示精度0.1°。

量角法測量方式，接觸角值顯示精度0.1°。

測量范圍：0～180°

最+高幀頻 ：25幀/秒圖形任意旋轉與移動，圖形確定可立即自動計算角度并顯示。完整的測試結果與圖像整體保存功能。

主要配置：接觸角主機一臺，聯想商用機一臺（選配）

售后服務：

1、儀器收到一周內若出現任何質量問題（無人為損壞）可進行退貨、換貨。

2、儀器免費保修一年，終身維護。（維護費用只按成本計算）
