派克四層纏繞鋼絲膠管 質優價廉

SAE100 R9 纏繞膠管

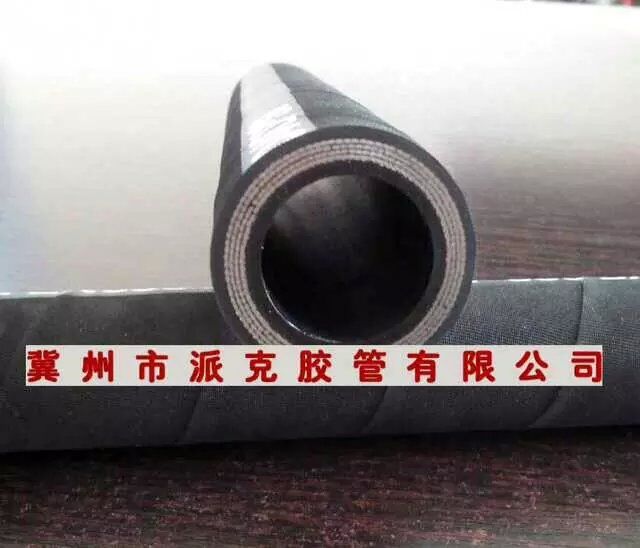

結構：膠管由內膠層、補強布、四層鋼絲纏繞層和外膠層組成。
應用適于輸送液壓流體如液壓油、燃油、潤滑油、乳化液、烴等等。
工作溫度：-40℃-+120℃
參考標準 SAE100 R9R






SAE 517 TYPE 100 標準
產品結構及性能：
內膠層：黑色耐油合成橡膠。
增強層：由四層高強度，高抗拉的軟管鋼絲構成的纏繞式增強層 （4W/S）
外膠層：黑色耐油、耐腐蝕、耐磨的合成橡膠，外觀為布紋面。
溫度范圍: -40 ℃至 +121 ℃
:::::此類膠管具有良好的耐熱油抗脈沖性能，適用于工程機械及連續作業的液壓設備。


通徑 膠管內徑 增強層外徑 管外徑 工作壓力 壓力 最小彎曲半徑 重量 成品長度
inch mm mm mm MPa psi MPa psi mm kg/m metres
10 3/8 9.5 17.2 20.3 27.5 4000 110.3 16000 125 0.62 20至40
13 1/2 12.7 20.7 23.8 27.5 4000 110.3 16000 180 0.85 20至40
16 5/8 15.9 24.6 27.4 27.5 4000 110.3 16000 200 1.29 20至40
19 3/4 19.0 27.7 30.7 27.5 4000 110.3 16000 240 1.47 20至40
25 1 25.4 34.9 38.0 27.5 4000 110.3 16000 300 2.0 20至40
32 1 1/4 31.8 43.9 47.0 20.7 3000 82.7 12000 420 2.86 20至40
38 1 1/2 38.1 50.4 53.5 17.2 2500 68.9 10000 500 3.24 20至40
51 2 50.8 63.7 66.7 17.2 2500 68.9 10000 630 4.8 20至40
