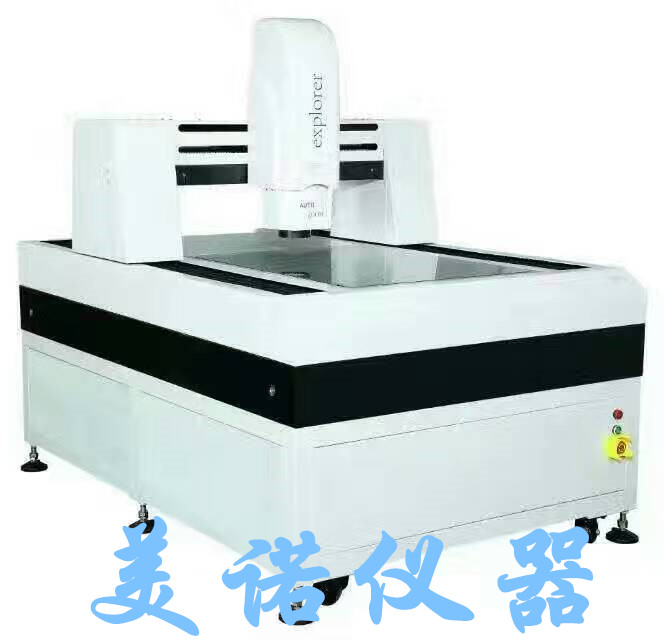

1、00級大理石底座立柱/工作臺面!保證具有極高的儀器穩定性及剛性!
2、臺灣HIWIN精密線性導軌和研磨級滾珠螺桿;配臺灣高性能伺服馬達全閉環控制系統;確保儀器高穩定性,高精度,高速度!
3、國產新天高精度光柵尺0.5um!
4、手動變倍鏡頭,改變倍率后不需要重新校正。
5、日本SONY索尼高分辯率彩色攝像機800TV線,保證擁有的測量畫面。
6、可軟件程控八區LED表面冷光源、直軸輪廓冷光源。
7、自主研發功能強大的全自動3D測量軟件,可編程自動測量。
8、可選配英國Renishaw接觸式探頭或日本基恩士激光測頭。
全自動強大的3D測量軟件
1軟件操作簡單,功能強大,穩定可靠,維護方便.主要借鑒了國外軟件,如美國OGP的MeasureMindPlus多傳感器軟件,及美國的MicroVu公司的測量軟件.并結合國內的情況,博采眾長,優化組合.精心研制而成.
2平面產品的任意二維尺寸測量。
3探針座標系統為基點測量產品的三維空間及二維平面尺寸
4區別于行業類:測算R角/全自動對焦、測高功能/表面形狀的自動捕捉測量等!
儀器規格參數
| 規格 | CNC-2515 | CNC-3020 | CNC-4030 | CNC-5040 | |
| 工 | X/Y軸行程 | 250*150 | 300*200 | 400*300 | 500*400 |
| Z軸行程 | 有效空間245mm,調焦行程200mm,工作距離95mm | ||||
| 金屬臺面尺寸 | 450*320 | 450*350 | 550*450 | 700*600 | |
| 玻璃臺面尺寸 | 300*200 | 330*230 | 430*330 | 530*430 | |
| 傳動型式 | 傳動型:進口X/Y/Z軸精密線性導軌和進口研磨級滾珠螺桿 | ||||
| 測量伺服驅動系統 | 光學尺分辨率:X/Y/Z軸0.0005MM(0.5UM) | ||||
| 測量精度:≤3UM+L/200 重復精度:≤3UM+L/200 | |||||
| X/Y/Z三軸高性能伺服電機,雙重閉環控制系統 | |||||
| 影像系統 | 攝像機:日本彩色1/3″CCD 攝像機放大倍率30-230X | ||||
| 鏡頭:N高清連續變倍鏡頭//連續放大倍率0.7-4.5X | |||||
| 光源系統 | 程控八區光源,表面光源與透射光源均為LED冷光源、壽命長、軟件自動調節! | ||||
| 儀器外形尺寸(L*W*H) | 650*850*1650 | 700*850*1650 | 800*900*1650 | 900*1050*1650 | |
| 儀器重量(KG) | 250 | 330 | 500 | 720 | |
