試驗變壓器廠家

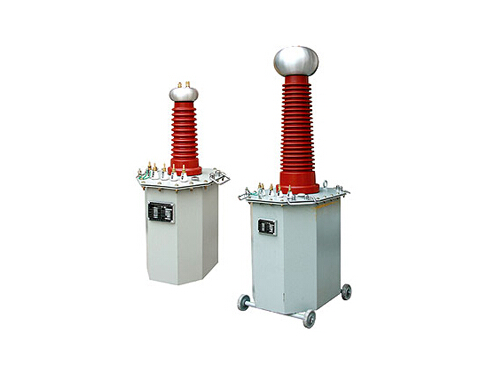

SFYDJ 試驗變壓器


適用于電力系統對各種高壓電氣設備、絕緣材料進行工頻或直流高壓下的絕緣強度試驗
參考標準：DL/T848.2-2004
電壓裕度大，電暈聲小，局放小
新式絕緣材料
串級 / 特殊的可以定制產品簡介
SFYDJ 試驗變壓器，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。油浸式試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品特征
1、油浸式試驗變壓器選材優良，質量可靠，年穩定性好；
2、電壓裕度大，電暈聲小，局放??；
3、采用新式絕緣材料，體積小，重量輕驗。 (控制部分可以定做過壓保護和過流保護，即雙保護功能)產品參數
規格型號 容量(kVA) 高壓電壓(kV) 高壓電流(mA) 低壓輸入 變比(高/儀) 溫升℃(30分鐘)
電壓(V) 電流(A)
SFYDJ/Y-3/10 3 10 300 200 15 100
10
SFYDJ/Y-6/10 6 10 600 200 30 100 10
SFYDJ/Y-40/80 40 80 500 400 1000 800 10
SFYDJ/Y-20/50 20 50 400 400 50 500 10
SFYDJ/Y-30/50 30 50 600 400 70 500 10
SFYDJ/Y-50/50 50 50 1000 400 125 500 10
SFYDJ/Y-5/100 5 100 50 200 25 1000
10
SFYDJ/Y-10/100 10 100 100 200 50 1000
10
SFYDJ/Y-20/100 20 100 200 400 50 1000
10
SFYDJ/Y-30/100 30 100 300 400 75 1000
10
SFYDJ/Y-50/100 50 100 500 400 125 1000 10
SFYDJ/Y-20/150 20 150 133 400 50 1500 10
SFYDJ/Y-30/150 30 150 200 400 70 1500 10
SFYDJ/Y-50/150 50 150 333 400 125 1500 10
SFYDJ/Y-100/150 100 150 667 400 250 1500 10
SFYDJ/Y-50/200 50 200 250 400 125 2000 10
SFYDJ/Y-100/200 100 200 500 400 250 2000 10
SFYDJ/Y-150/200 150 200 750 400 395 2000 10
SFYDJ/Y-200/200 200 200 1000 400 375 2000 10
SFYDJ/Y-300/200 300 200 1500 400 750 2000 10
SFYDJ/Y-50/300 50 300 170 400 125 3000 10
SFYDJ/Y-100/300 100 300 333 400 250 3000 10
SFYDJ/Y-150/300 150 300 500 400 375 3000 10
SFYDJ/Y-200/300 200 300 667 400 500 3000 10
SFYDJ/Y-300/300 300 300 3000 400 750 3000 10
規格 容量 kVA 低壓側 高壓側 測量變比 60分鐘溫升℃ 阻抗電壓％ 空載電流 ％ 質量 kg 外形尺寸 長Х寬Х高 mmХmmХmm
電壓 V 電流 A 電壓kV 電流 mA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4 19.5 200Х275Х640
3/50 3 200 15 50 60 500 50 10 <4 27 240Х300Х690
5/50 5 200 25 50 100 500 50 10 <4 52 250Х355Х710
10/50 10 200 50 50 200 500 50 10 <4 80 260Х375Х750
15/50 15 400 37.5 50 300 500 50 8 <4 120 270Х420Х800
20/50 20 400 50 50 400 500 50 8 <4 140 285Х440Х820
30/50 30 400 75 50 600 500 50 8 <4 155 295Х386Х840
50/50 50 400 125 50 1000 500 50 8 <4 184 320Х416Х910
10/100 10 200 50 100 100 1000 50 10 <4 135 350Х475Х1300
15/100 15 400 37.5 100 150 1000 50 8 <4 150 510Х390Х1320
20/100 20 400 50 100 200 1000 50 8 <4 215 540Х400Х1340
30/100 30 400 75 100 300 1000 50 8 <4 250 560Х410Х1360
50/100 50 400 125 100 500 1000 50 8 <4 290 600Х460Х1410
10/150 10 200 50 100 66.7 1500 50 10 <4 180 265Х380Х1750
15/150 15 400 37.5 150 100 1500 50 8 <4 200 510Х390Х1800
20/150 30 400 50 150 133.3 1500 50 8 <4 220 540Х415Х1800
30/150 30 400 75 150 200 1500 50 8 <4 280 560Х430Х1800
50/150 50 400 125 150 333.3 1500 50 8 <4 340 640Х490Х1850
