通話視頻、通訊一體的皮帶集控系統 集擴音通話、集控、視頻及漏泄通訊一體的皮帶集控系統

 集擴音通話、集控、視頻及漏泄通訊 集擴音通話、集控、視頻及通訊 通訊一體的皮帶集控系統 視頻、通訊一體的皮帶集控系統

集擴音通話、集控、視頻及漏泄通訊一體的皮帶集控系統

一、系統功能

l  皮帶集控系統采用進口品牌PLC+現有hkdq2017zx0731保護模式，主控臺及監控分站內設計PLC并配置相應數量的接口，將皮帶機開關接入操作臺或分站。

l  充分利用新上或原有帶式輸送機的各類保護傳感器，包括：堆煤傳感器、溫度傳感器、煙霧傳感器、速度傳感器、跑偏傳感器、超溫灑水、撕裂傳感器、張緊傳感器和拉線急停開關，實現新版煤礦安全規程（2016版）規定的各項功能。

l  井下皮帶集控中心設置不銹鋼操作臺1套，配合視頻記錄，進行系統集控和視頻記錄。該操作臺放置顯示器及智能主站，在操作臺上可任意組合皮帶運輸線的臺數及控制動作順序。

l  皮帶輸送機開、停采用集控、手動和就地控制三種運行方式；

（1）在集控模式下皮帶采用順煤流或逆煤流啟停方式，各條皮帶啟停時間間隔可以根據現場實際需求在上位計算機軟件控制界面中人為事先設置及修改；皮帶啟停順序，在程序中實現閉鎖，無需人工參與；能實現分系統的“順煤流”“逆煤流”一鍵式操作控制功能。

（2）手動方式運行時，集控司機可以單獨開停任何一部皮帶機；

（3）就地方式運行時，就地司機可以單獨開停任何一部皮帶機；

l  分站布置在每部皮帶機頭和給煤機處，分站自身具有通話、打點、預警功能；輸送機巷道沿線每100米設置具有預警功能、故障報警功能、打點信號通話功能的本安型擴音電話，跑偏和拉線急停保護顯示到具體編號。系統除可監測《煤礦安全規程》規定的各類保護信號外，還可監視工作電流、工作電壓、煤倉煤位、電機溫度。

l  各卸載點（包括未作為卸載點的皮帶機尾、帶式輸送機轉彎裝置處）安設視頻記錄，集控室設置視頻記錄器和模擬畫面顯示器，集控司機可通過視頻記錄器和模擬畫面隨時觀察運行情況（包括主煤倉煤位、采區煤倉煤位等）。

l  集控室設在地面，集控司機通過工控機操作皮帶機運行，工控機具備故障顯示、查詢、運行日志打印輸出功能。

l  井下PLC操作臺可按所管控的設備的啟停時序進行整條線的啟?？刂苹騿螜C(jī)啟?？刂?。

l  集控司機可對各類保護進行保護，實現應急開車。

l  為滿足運輸線改/撤線要求，系統主程序內置以后擴容需要增加的設備控制流程，當?shù)V方需撤除或增添某部皮帶時，可快速方便的調試成功，投入運行。

l  泄露通訊系統：每條運輸線敷設泄露通訊電纜、中繼器、對講機等，為巡檢人員現場維護、匯報提供方便。通過手持機可與井下任意一臺手持機，任意一臺原有的固定電話，任意一臺井上電話，實現通訊功能，如原有的接入電話線路具備外線功能，利用井下手持機可以在井下?lián)艽蛉我馔饩€電話，如某項設備出現故障，在井下就可以實現與設備廠家技術人家進行交流，解決問題。

l  操作臺和集控室具有的語音報警功能。地面集控室司機可在任何狀態下和單個、分區、全體用戶緊急廣播。

l  系統具有遠程互打點功能，即地面可以向井下運輸線分別打點，井下現場的打點信號在本條運輸線之間通訊，同時在集控室能區分是哪條皮帶機的信號。

l  沿線擴音電話設備具有聲強大（大于100dB），失真度?。ㄐ∮?span>5%），后備電池時間長等優點，在系統停電的情況下可正常通話8小時以上。

l  局域網中的任何計算機同時通過網頁IP地址訪問井下任何一臺攝像頭的實時情況和歷史圖像。

l  預留后續擴展接口，以便將后續皮帶機并入集控系統。

二、視頻記錄特點

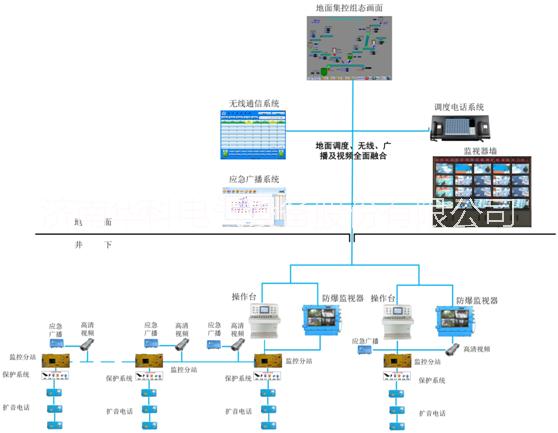

系統架構成樹型，視頻服務器部署地面集控室內，通過設備將各路信號顯示在監視墻上，各個方向的設備通過光纜或者交換機進行接入，可以根據需求對任意畫面進行顯示。視頻畫面可以通過調度室處理器顯示在調度室大屏上，調度員通過畫面能夠?qū)崟r(shí)觀察皮帶運行情況，根據運行情況作出準確調度指令。提高皮帶運輸運行安全及效率。視頻設備采用網絡高清信號，能全方位的展現現場情況，反映設備運行狀況。
