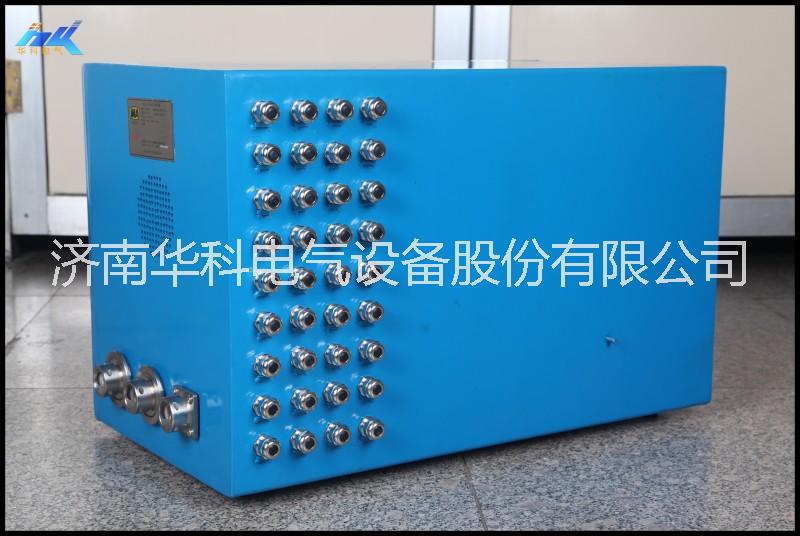

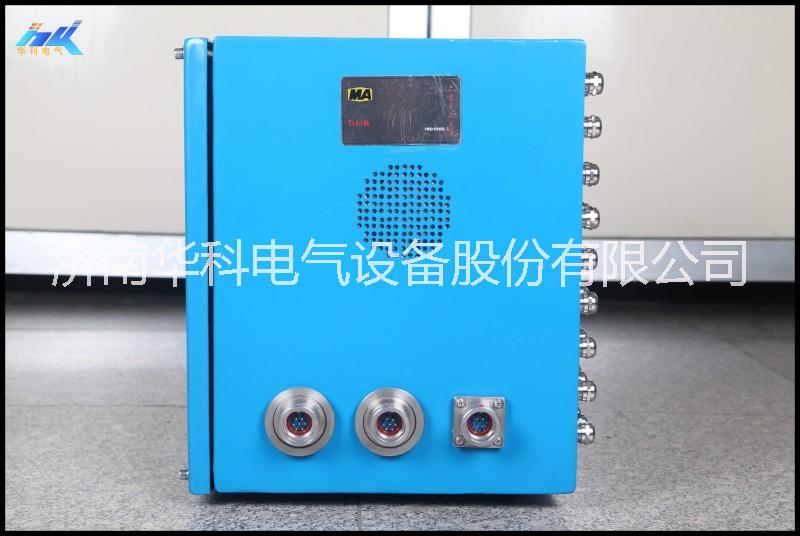

1、安裝使用

a) 按用戶使用要求進行配置和接線；

b) 接好沿線的所有設備；

c) 由KDW660/24礦用隔爆兼本安型直流穩壓電源供電，進行控制箱調試，檢查控制箱性能。

注意事項:為了確保設備在井下安裝好后就可直接投入使用，在下井之前應對各種產品做檢查和調整，并通電24小時后方可正常使用。

2   電氣性能

2.1 供電電源

a) 第1組電源：額定工作電壓：18V，工作電流：≤400mA（供控制箱邏輯控制模塊）；

b) 第2組電源：額定工作電壓：24V，工作電流：≤400mA（供控制箱繼電器輸出，隔離柵）

c) 第3組電源：額定工作電壓：12V，工作電流：≤1200mA（供控制箱液晶顯示器背光）；

d) 第4組電源：額定工作電壓：18V，工作電流：≤35mA（供控制箱擴音電話部件）；

4組電源不共地。

2.2以太網電口性能：

a) 控制箱網口數量：1路；

b) 傳輸方式：TCP/IP協議的以太網電信號傳輸；

c) 傳輸速率：10/100Mbps自適應；

d) 信號工作電壓峰值：1V～5V；

e) 傳輸距離：100m（電纜型號：MHYBV煤礦用通信電纜,導線截面積:1.5mm²）；

2.3話路參數

受話：

a) 話音強度：（輸入1000Hz，500mV時）不低于95dB（A計權）,失真度不大于10%；

b) 頻響：350Hz～3400Hz時，頻響幅度變化不超過±6dB；(測試條件：輸入1000Hz，500mV)；

c) 話音信號開啟電平動作值：≤180mV；

送話：

a) 音頻輸出信號電平(MIC輸入1000Hz，30mV時)：≥600mV（接600Ω負載）；

b) 音頻輸出信號失真度：≤10％；

c) 報警功能：具有啟動報警、閉鎖報警，報警信號為語音信號，其報警信號響度不低于95dB（A計權）；

打點信號頻率：750Hz±100Hz；聲級：≥95dB(A計權)。

2.4控制箱輸入口和輸出口：

a)30路開關量輸入，為無源開關量輸入：輸入電阻≤300Ω可靠導通，輸入電阻≥90kΩ可靠截止。

b) 1路0-20mA電流型模擬量輸入， 1路PT100模擬量（100.00Ω～138.51Ω）輸入；模擬量處理誤差≤2%（F.S）。

b)26路開關量輸出,均為繼電器無源常開觸點輸出，接點容量DC 30V/100mA（阻性負載），導通時接觸電阻不大于0.5Ω.

2.5通訊方式：CAN通訊；通訊速率：10kbps；通訊信號幅值Vpp： 1.0V～8.0V,傳輸距離2km(電纜型號MHYBV2*2.5+5*0.75）

2.6鎳氫電池組參數

電池型號：SC1.5  7.2V/1.5A（由單節1.2V/1.5，6節串聯），灌封在獨立腔體內部，鎳氫電池符合GB/T22084.2-2008的有關規定。

充電電流：≤35mA；

充電電壓：13V～19V

開路電壓：≤9V；

短路電流：≤2A。

2.7功能

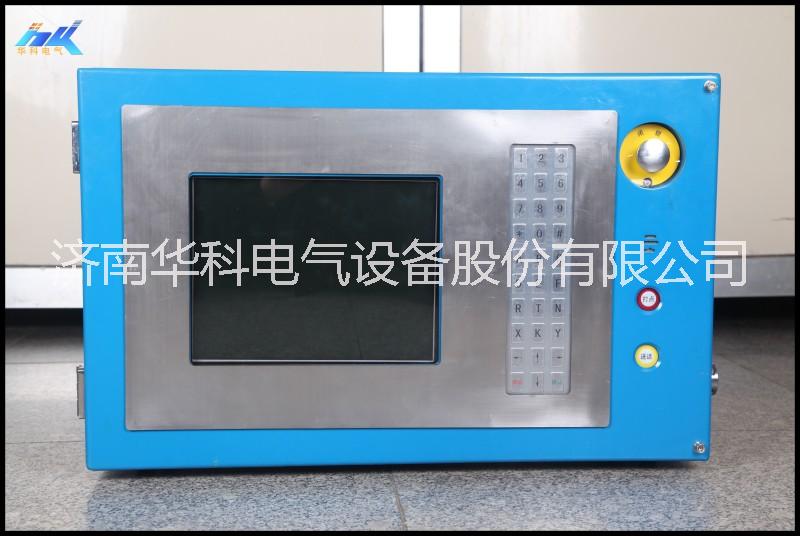

     控制箱面板上有12.1寸彩色LCD液晶顯示屏、控制用鍵盤、打點按鈕、通話按鈕和急停閉鎖按鈕，可實現顯示控制功能，及通信和急停閉鎖等功能。

2.7.1顯示功能

a) 控制箱具有文字和圖形顯示功能，能對電機的運行狀態進行動態顯示：

b) 控制箱具有顯示各個工作區域的劃分顯示功能，劃分如下：

模塊狀態顯示區、圖形顯示區、被控設備狀態顯示區、工作方式選擇區、沿線狀態圖形顯示區、沿線狀態文字提示區。

c) 控制箱具有顯示沿線設備的運行狀態，具體如下：

自動檢測并分別顯示故障性質、通信電纜故障、設備工作方式(包括集控、就地、檢修、點動四種工作模式)、設備運行狀況、閉鎖位置；

2.7.2 控制功能

a) 控制箱能實現逆煤流起車順煤流停車，且具備保護閉鎖功能；

b) 控制箱具備預警報信號自檢、鑒別功能；

c) 控制箱的控制箱有工作狀態、開路、及閉鎖等狀態顯示；

d) 控制箱的控制箱設置緊急停車按鈕；

2.7.3語音通訊功能：控制箱可與各擴音電話進行單工語音通訊。
