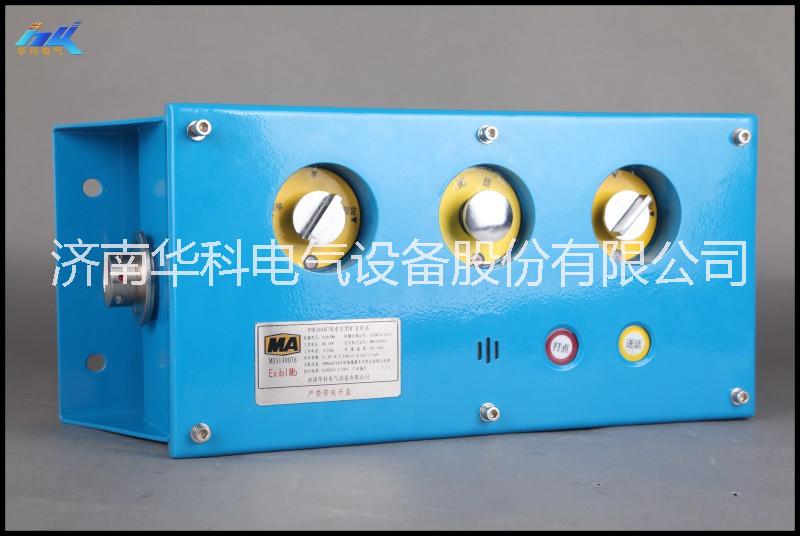

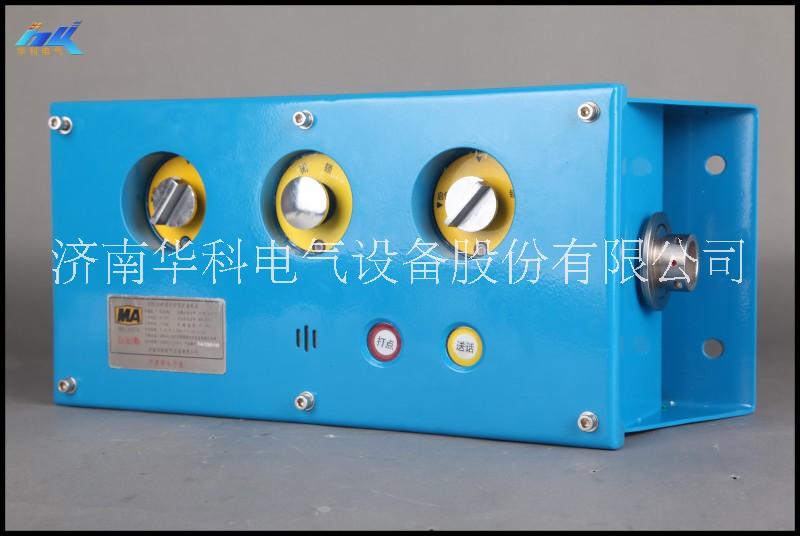

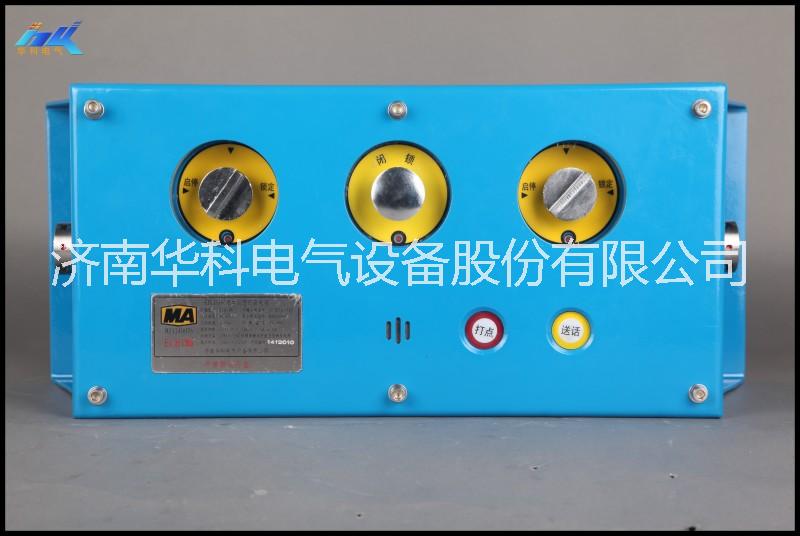

礦用本安型擴音電話3601531 生產廠家 啟停擴音電話

2、 主要部件及作用

    擴音電話內部組成如下，其中各部分名稱為：

1) 控制板模塊：實現與控制臺的沿線通訊，并將各電話的狀態回饋給控制臺。

2) 麥克。

3) 密放模塊：放大從音頻輸入線上輸入的語音信號。

4) 按講按鈕

1   電氣性能

3.1 供電電源

3.1.1供電電源

a) 額定工作電壓：DC 18V

b) 工作電流：≤35mA

3.1.2 閉鎖擴音電話參數

受話：

a) 話音強度：（輸入1000Hz，500mV時）不低于95dB（A計權）,失真度不大于10%；

b) 頻響：350Hz～3400Hz時，頻響幅度變化不超過±6dB；(測試條件：輸入1000Hz，500mV)；

c) 話音信號開啟電平動作值：≤180mV；

送話：

a) 音頻輸出信號電平(MIC輸入1000Hz，30mV時)：≥600mV（接600Ω負載）；

b) 音頻輸出信號失真度：≤10％；

   打點信號頻率：750Hz±100Hz；0聲級：≥95dB(A計權)。

3.1.3通訊方式：CAN通訊；通訊速率：10kbps；通訊信號幅值Vpp： 1.0V～8.0V,傳輸距離2km(電                         纜型號MHYBV2*2.5+5*0.75）

3.1.4開關量：1路開關量輸出，高電平≥3V，低電平≤0.5V.

3.1.5密封放大模塊參數(鎳氫蓄電池組完全符合GB/T22084.2-2008的有關規定)

電池型號：SC1.5  7.2V/1.5（由單節1.2V/1.5，6節串聯），灌封在獨立腔體內部。

充電電流：≤35mA；

充電電壓：13.0V～19.0V

開路電壓：≤9V；

短路電流：≤2A。

3.1.6 功能：

a) 單工語音通訊功能：按下“按講”按鈕，可進行單工語音通訊；

b) 閉鎖報警功能：按下“閉鎖”按鈕，該電話閉鎖并發出閉鎖信號給控制臺，同時接收由控制臺發來的語音報警信號；

c) 前停后停功能：按下“前?！被颉昂笸！卑粹o，該電話發出“前?！被颉昂笸！毙盘柦o控制臺，控制臺識別后停止前運輸機/后運輸機，同時接收由控制臺發來的語音報警信號。須手動復位解鎖（控制臺配置方式：CS1.X.1—左鎖定  CS1.X.2—右鎖定  CS1.X.3—左啟停  CS1.X.4—右啟停）。
