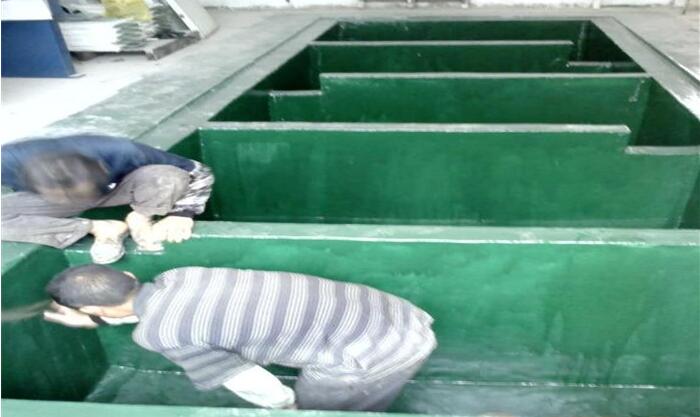

玻璃鱗片膠泥廠家直銷 玻璃鱗片膠泥 污水池玻璃鱗片防腐

污水池防腐膠泥/環(huán)氧玻璃鱗片膠泥施工總結(jié)方案廠家方案玻璃鱗片膠泥的確分中高溫之分，但是在國內(nèi)常稱為VEGF，在國外一般只稱為基酯樹脂F(xiàn)C，也就是vinyl ester resin Flake compound。在脫硫吸收塔的內(nèi)部，的確分為不同溫度段，全部采用低溫型，恐怕不妥。但這個的要看你進吸收塔前的溫度和濕度了，不可一概而論。
2、玻璃鱗片，指的僅僅是玻璃鱗片，也就是C型中堿玻璃制成的鱗片狀填充無機材料，和環(huán)氧樹脂或基酯樹脂玻璃鱗片膠泥不是同一回事的，當(dāng)然市場上很多人俗稱基酯樹脂玻璃鱗片膠泥為鱗片膠泥樹脂，但實際上后者稱謂是不科學(xué)的。環(huán)氧樹脂玻璃鱗片膠泥和基酯樹脂玻璃鱗片膠泥都具有良好的耐磨性和耐腐蝕性能，但正像環(huán)氧樹脂和基酯樹脂的區(qū)別一樣，兩者的玻璃鱗片膠泥的性能，盡管有很多相同點，但也有很大區(qū)別，尤其是耐溫、耐腐蝕、耐熱、粘結(jié)性能、收縮這些方面還是有很大區(qū)別的。
3、吸收塔內(nèi)壁，還有煙道現(xiàn)在是否還有只做FRP玻璃鋼防腐的？這個問題問的好，回答：有！ 不止是以前有，就是現(xiàn)在市場上還是有這種方案。采用相同樹脂，制作成玻璃鋼襯里，還是制作成玻璃鱗片膠泥內(nèi)襯，關(guān)鍵在于看防腐蝕被的需要。至于你所說的FRP成本更低，這個本廠不贊同。因為采用FC內(nèi)襯相比FRP內(nèi)襯的抗?jié)B透性能更好，1.5～2.5mm后的FC內(nèi)襯可以相當(dāng)于3-4mmFRP內(nèi)襯的抗?jié)B透效果。有機復(fù)合材料襯里，由于收縮以及其他的原因，導(dǎo)致防腐層的線性膨脹系數(shù)和基材（無論是金屬還是混凝土基材）的線性膨脹系數(shù)還是相差不小的，做得厚了反而容易脫落，所以說不是做得越厚越好。
4、玻璃鱗片膠泥由樹脂、粉料、鱗片、助劑等組成。鱗片在里面主要起到填充作用，起到效果如下：降低收縮、增加抗?jié)B透性能、增加耐磨性能、增加與基材的粘結(jié)性能等。
污水池防腐膠泥/環(huán)氧玻璃鱗片膠泥施工總結(jié)方案如果只使用最普通的環(huán)氧樹脂玻璃鱗片，而且是刷涂的，厚度比較薄不足1mm，根據(jù)大家的施工經(jīng)驗，一年時間內(nèi)是否會出現(xiàn)鋼板穿孔或者嚴重腐蝕的情況？這個決定因素在于你環(huán)境的腐蝕性能和溫度、應(yīng)變情況。如果是脫硫系統(tǒng)，應(yīng)該說很炫。另外施工完成后一個月后，出現(xiàn)防腐層比較軟脆，這與施工時以及裝置運行時的狀態(tài)都有關(guān)：1）固化劑配合不盡合理；2）無機填料的配合不盡合理；3）運行時溫度超過了防腐層的Tg（如果你采用環(huán)氧玻璃鱗片膠泥涂料做的話，煙氣溫度長期大于80度，乃至100度的話，就很可能出現(xiàn)這種情況）;4)運行時，出現(xiàn)溫度忽冷忽熱，也就是出現(xiàn)了溫度頻繁驟變，這樣的話，無論你采用哪種有機材料，都會出現(xiàn)變脆的現(xiàn)象；5）外界應(yīng)力驟變，如外界施加力出現(xiàn)異常，這樣必定會導(dǎo)致局部襯里出現(xiàn)脆化，乃至脫落。

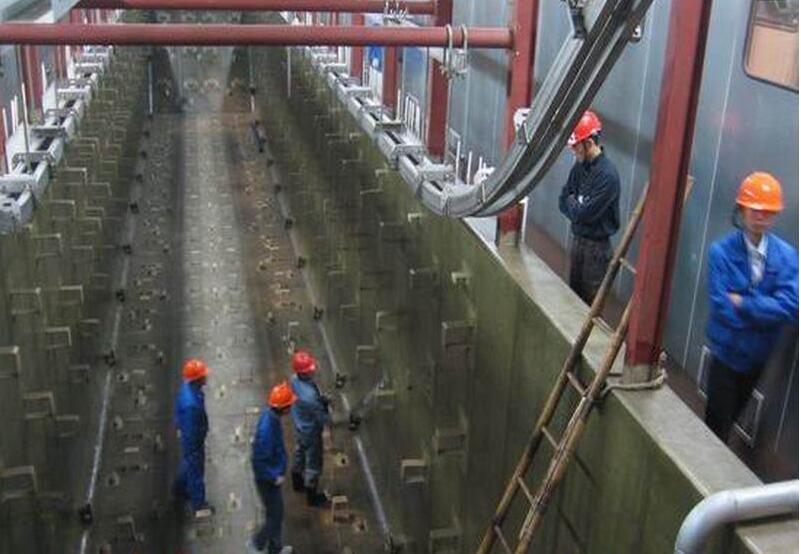

污水池防腐膠泥/環(huán)氧玻璃鱗片膠泥施工總結(jié)方案
高溫?zé)煹篮蜔焽?，目前市場廠使用最多的方案還是：玻璃鱗片膠泥、玻璃鱗片膠泥FRP復(fù)合、玻璃鱗片膠泥勾縫磚板內(nèi)襯這三個方案。這三個方案的的優(yōu)點都在于重防腐、耐溫性能好、抗?jié)B性能好。如果在高低溫變化頻率不是很大，溫度驟變不厲害應(yīng)力變化不厲害（超高煙囪搖擺會導(dǎo)致嚴重的應(yīng)力集中）的場合，可以說基酯樹脂玻璃鱗片膠泥是一個較為的方案。但是在遇到上述特殊苛刻情況下，即使你再在玻璃鱗片膠泥中去添加什么熱塑性改性劑、有機硅添加物、金屬鱗片或者其他什么的碳纖維補強層等等，也是治標不治本，只能少許改善，這種情況下，這兩個方案也并非啊。
最近國內(nèi)出現(xiàn)了兩個比較新的對應(yīng)以上應(yīng)力、溫度頻繁變化的超高溫濕煙氣的環(huán)境的防腐方案（可能大家已經(jīng)聽說了）：混元體防腐、雜化聚合物防腐。先談前者。這兩個方案目前在實際案例中應(yīng)用時間都太短，因此只能說拿出來討論而已。道：滲透到砼基體中去的，興魯自己稱為還原劑，叫什么，無關(guān)緊要，分析一下他們的主體材料：低分子量環(huán)氧+活性+T31類的環(huán)氧常溫固化劑。 環(huán)氧樹脂可能還有水性的類別，因為他們資料上宣稱能夠濕基材乃至水下施工；
第二道：補強層。環(huán)氧（為主）+有機硅耐高溫樹脂+石蠟+固化劑；
第三道：修復(fù)層。 環(huán)氧+活性+石英粉+T31類固化；
第四道：增韌層。環(huán)氧樹脂+聚硅氧烷助劑+脂肪族環(huán)氧固化劑+；
第五道：釉面層。經(jīng)過聚合的植物油（為主）的一類樹脂+固化劑+非活性（如苯、、酯類、醇類）。
污水池防腐膠泥/環(huán)氧玻璃鱗片膠泥施工總結(jié)方案其中第四道可以使用纖維布增強。對這個方案關(guān)鍵點的疑問在于：
1） 滲到基材中去的應(yīng)該是活性，而上面的是非活性的，這也是最終他只能做到1.5mm厚度以下的主要原因；上面耐腐蝕涂層采用過多活性，會導(dǎo)致最終的環(huán)氧涂層耐熱、耐腐蝕等都會下降。
2） 保證能滲到基材中去，勢必滲進去的東西分子量非常小，粘度非常小，且能夠在基材中反應(yīng)，將基材更加牢固得粘合在一起。不加活性，是不可能做到滲透性那么好的，粘度勢必會很大，環(huán)氧樹脂采用E51或類似品的可能性更大，粘結(jié)性更好。當(dāng)然也可以采用含有環(huán)氧鍵的其他有幾類化合物，分子量會更小，但是粘結(jié)性和固化操作性，并不易控制。
3） 補強層采用樹脂，添加有機硅樹脂了，耐熱可以提高。
4） 修復(fù)層添加了石英粉之類的無機物，好使膠泥中的玻璃鱗片；5） 增韌層應(yīng)該是主體防腐層（盡管他們的資料稱從滲進去的基材能就起到耐腐蝕作用，但實際上里面加了那么多的，主體樹脂又是環(huán)氧，耐熱和耐腐蝕是不可能做到那么優(yōu)異的）；1） 在基材和防腐層間，確實借鑒目前地面防腐工程的原理，做了滲透這一層，這種做法和目些做地坪的工程公司，對一些水沙比太大，混泥土基材起砂，不奴實的情況下，用一些所謂的混泥土基材修復(fù)劑去處理基材的原理是一樣的，這樣做確實基材的質(zhì)量會更佳；

2） 再去做修復(fù)層和補強層，其實原理和做地面工程的刮膩子類似，目的都是為了在防腐層和基材間建立一個具有更加過渡性的一層，增加與基材的粘合力；

標簽： 污水池玻 中溫玻璃 中溫玻璃   污水池玻璃鱗片膠泥防腐施 中溫玻璃鱗片 中溫玻璃鱗片膠泥   廊坊市玻璃鱗片   廊坊市玻璃鱗片廠家
