水泥基灌漿材料

1 范圍
　　 本標準規定了水泥基灌漿材料的術語與定義、原材料、要求、試驗方法、檢驗規則、包裝、標志、運輸與儲存。
　　 本標準適用于設備基礎二次灌漿、地腳螺栓錨固、混凝土加固、修補等使用的水泥基灌漿材料。

2 規范性引用文件
　　 下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨其后所有的修改單（不包括勘誤的內容）或修改版本均不適用于本標準，然而，鼓勵根據本標準達成協議的各項研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適應于本標準。
　　 GB 175 硅酸鹽水泥、普通硅酸鹽水泥
　　 GB 191 包裝儲運圖示標志
　　 GB/T 6003.2 金屬穿孔板試驗篩（ eqv ISO 3310-2 ： 1990 ）
　　 GB 8076 混凝土外加劑
　　 GB 12573 水泥取樣方法
　　 GB/T 14684 建筑用砂
　　 GB/T17671 — 1999 水泥膠砂強度試驗方法標注
　　 GB 50080 普通混凝土拌合物性能試驗方法標準
　　 GB 5011 9 — 2003 混凝土外加劑應用技術規范
　　 DL/T 515 0 — 2001 水工混凝土試驗規程
　　 JC 476 混凝土膨脹劑
　　 JGJ 63 混凝土拌合用水標準
　　 JG/T 3033 試驗用砂漿攪拌機

3 術語和定義
下列術語和定義適用于本標準。
　　 水泥基灌漿材料 Cementitious grout
　　 由水泥為基本材料，適量的細骨料及加入少量的混凝土外加劑及其他材料組成的干混材料，加水拌合后具有大流動度，早強，高強，微膨脹的性能。

4 原材料

4.1 水泥
　　 宜采用硅酸鹽水泥或普通硅酸鹽水泥，且符合 GB 175 的規定。采用其它水泥適應符合相應標準要求。

4.2 細骨料
　　 應符合 GB/T 14684 規定的 I 類天然砂或人工砂。

4.3 混凝土外加劑
　　 混凝土外加劑應符合 GB8076 及 JC 476 的規定。

4.4 其它材料 JC/T98 6 — 2005
　　 應符合相應標準要求。

5 技術要求
水泥基灌漿材料的性能應符合表 1 的要求
　　 表 1 水泥基灌漿材料的技術性能要求

項 目		技術指標
粒徑	4.75mm 方孔篩篩余 /%	≤ 2.0
凝結時間	初凝結 /min	≥ 120
泌水率 /%		≤ 1.0
流動度 /mm	初始流動度	≥ 260
	30min 流動度保留值	≥ 230
抗壓強度 /MPa	1d	≥ 22.0
	3d	≥ 40.0
	28d	≥ 70.0
豎向膨脹率 /%	1d	≥ 0.020
鋼筋握裹強度（圓鋼） /MPa	28d	≥ 4.0
對鋼筋銹蝕作用		應說明對鋼筋有無銹蝕作用

6 試驗方法

6.1 一般規定
6.1.1 試驗室的溫度和濕度應符合 GB/T 17671-1999 中 4.1 的規定。
6.1.2 水應符合 JGJ 63 中的規定。
6.1.3 水泥基灌漿材料攪拌時，采用砂漿攪拌機應滿足 JG/T3033 規定，攪拌時間由加水開始計算，攪拌 3min 。用水量按生產廠家推薦的同一水料比進行表 1 的項目試驗。

6.2 粒徑
6.2.1 操作程序
　　 稱取 500g 水泥基灌漿材料，至 1g 。將試樣倒入 4.75 mm 篩中。 4.75mm 篩應滿足 GB/T6003.2 規定，采用手篩，篩至每分鐘通過量小于試樣重量 0.1% 為止。

6.2.2 試驗結果
水泥基灌漿材料試樣篩選與半分按式（ 1 ）計算：

式中：

F ——水泥基灌漿材料試樣篩余百分數， %

R ——水泥基灌漿材料篩余務質量，單位為克（ g ）；

W ——水泥基灌漿材料試樣的質量，單位為克（ g ） .

6.3 凝結時間
　　 凝結時間試驗采用灌入阻力法按 GB/T50080 規定進行。

6.4 泌水率
　　 泌水率試驗按 GB/T 50080 規定進行。

6.5 流動度
　　 流動度試驗按 GB 50119 — 2003 附錄 A 進行，其中截錐形圓模的尺寸改為：高度 60m m ± 0.5mm ；上口徑 70m m ± 0.5mm ; 下口徑 100m m ± 0.5mm ；下口徑 120mm 每次稱取上與 2000g 的水泥基灌漿材料。

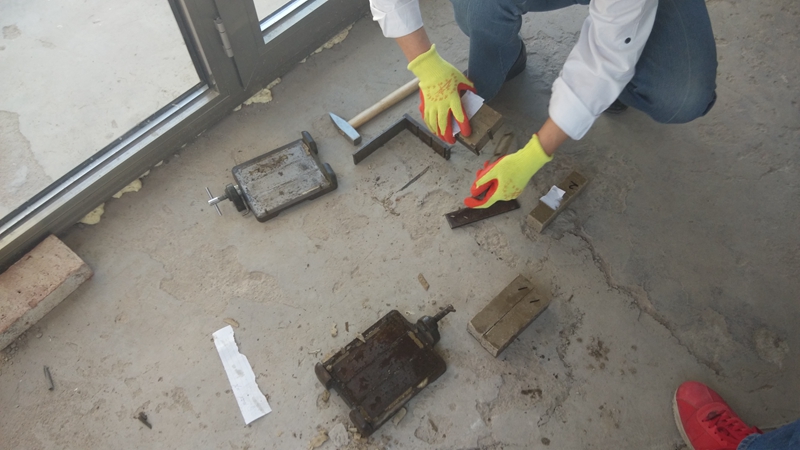

6.6 抗壓強度
　　 抗壓強度試驗按 GB/T 1767 1 — 1999 進行。其中水泥基灌漿材料的拌合按 6.1.3 進行。將拌合好的水泥基灌漿材料倒入試模，不振動。

6.7 豎向膨脹率
　　 豎向膨脹率按 Gb50119 — 2003 附錄 C 進行，將水泥基灌漿材料倒入試模后 2h 蓋玻璃板安裝千分表讀初始值。

6.8 鋼筋握裹強度
　　 鋼筋握裹強度按 DL/T5150 — 2001 水泥混凝土試驗規程中的 4.8 進行，采用 ф 20mm 的光面鋼筋，鋼筋埋入長度 200mm 。

6.9 對鋼筋銹蝕作用
　　 鋼筋銹蝕采用鋼筋在新攪拌或硬化砂漿中陽極電位曲線來表示，測定方法按 GB807 6 — 1997 附錄 B 、附錄 C 規定進行。

7 檢驗規則

7.1 編號及取樣
　　 每一編號為一取樣單位。每 200t 為一編號，不足 200t 亦可編號
　　 取樣方法按 GB12573 進行。
　　 取樣應有代表性，可連續取，亦可從 20 個以上不同部位取等量樣品，總數至少 30kg 。

7.2 檢驗分類
　　 產品檢驗分出廠檢驗和型式檢驗。

7.2.1 出廠檢驗
　　 出廠檢驗項目包括：粒徑、流動性、抗壓強豎向膨脹率。

7.2.2 型式檢驗
　　 型式檢驗項目包括本標準的全部要求。
　　 在正常生產情況下，型式試驗項目為一年一次檢驗。有下列情況之一者，應進行型式檢驗：

?  新產品試生產的定型鑒定時：

?  正式生產后，如材料、工藝有較大改變，可能影響產品性能時；

?  產品停產半年以上恢復生產時；

?  國家質量監督檢驗機構提出要求時。

7.3 判定規則

7.3.1 出廠檢驗項目符合要求指標為合格品，若有一項指標不符合要求為不合格品。

7.3.2 型式檢驗項目符合要求指標為合格品，若有一項指標不符合要求為不合格品。

7.4 試驗報告
　　 試驗報告內容應包括本標準出廠檢驗與型式檢驗各項技術要求及試驗結果。
　　 當用戶需要時生產廠應在產品發出日起 7 天內，寄發出廠檢驗報告或型式檢驗報告；出廠檢驗報告中的 28 天強度數值應在水泥基灌漿材料發出日起 32 天內補報。

7.5 交貨與檢驗
　　7.5.1 交貨時水泥基灌漿材料的質量驗收可抽取實物試樣以其檢驗結果為依據，也可以水泥基灌漿材料廠同編號的檢驗報告為依據。采取何種方法驗收由買賣雙發商定，并在合同或協議中注明。 JC/T 98 6 — 2005
　　 7.5.2 以抽取實物試樣的檢驗結果為驗收依據時，買賣雙發應在發貨前或發貨地共同取樣和封存。取樣方法按 GB 12573 進行，取樣數量為 60kg ，均分為二等份。一份由買方保存 40 天，一份由賣方按本標準規定的項目和方法進行檢驗。
　　 在 40 天以內，買方檢驗認為檢驗質量不符合本標準要求，而賣方又有異議時雙方應將賣方保存的另一份試樣送省級或省級以上國家認可的質量監督機構進行仲裁檢驗。
　　 7.5.3 以水泥基灌漿材料廠同編號水泥基灌漿材料的檢驗報告為驗收依據時，在發貨前或發貨時買方在同編號水泥基灌漿材料中抽取式樣，雙發共同簽訂封后保存三個月；或委托賣方在同編號水泥基灌漿材料中抽取式樣，簽封后保存三個月。
　　 在三個月內，買方對水泥基灌漿材料質量有疑問時，則買方雙方應簽封的試樣送省級或省級以上國家認可的質量監督機國進行仲裁檢驗。

8 包裝、標志、產品說明書、合格證、運輸與儲存

8.1 包裝
　　 水泥基灌漿材料的包裝可以待裝貨散裝，袋裝產品每袋凈含量為 50kg , 且不得少于標志的凈含量 98% ；隨機抽樣 20 袋總凈量不得少于 1000kg 。其它包裝形式由供需雙方協商確定，但每袋凈含量不得少于標志凈含量的 98% ，隨機抽樣取 20 袋總重量不得上于標識凈含的總和。

8.2 標志
　　 標志應符合 GB191 的規定，包裝袋上應清楚標明：產品名稱、標準代號、凈含量、生產企業、出廠編號、生產日期。

8.3 產品說明書及合格證
　　 生產廠家應提供產品說明書及合格證，產品說明書里應有推薦的水料比，性能要求及施工使用說明等相關內容。

8.4 運輸與貯存
　　 水泥基灌漿材料在運輸與儲存時，不得受潮和混入雜物，不得混雜。產品自生產日期起計算，在符合標準的包裝、運輸、貯存的條件下儲存期為 3 個月，過期應重新進行物理性能檢驗。

　　水泥基灌漿材料是由水泥、顆粒狀集料及必要的外加劑和礦物摻合料，經工廠化生產配制而成的具有合理級配的干混料。它是一種水硬性的化合物，在施工現場加入一定數量的水，拌合均勻后即可使用，具有高流態、微膨脹、灌注飽滿、不離析、不泌水、不沉降、承載接觸面好等性能。灌漿材料因其灌漿工程質量可靠，施工簡單，環境友好以及相對經濟效益高等諸多優勢，目前已經廣泛應用于土建、鋼鐵、交通、能源、市政等眾多領域?！　≡龃蠼孛婕庸谭ㄊ峭ㄟ^增大原結構件截面和增配鋼筋的方式，以提高結構抗側力和剛度的一種加固方法，此技術大量用于奧體中心體育場保留部分梁、柱和基礎的加固。

一、產品性能

1 、早強、高強： 1d 強度可達 50MPa 以上，設備安裝完畢 1d 后即可運行生產。 2 、自流態：現場只需加水攪拌后，直接灌入設備基礎，不需震搗便可填充設備基礎的全部間隙。 3 、微膨脹：以保證設備與基礎緊密接觸。 4 、耐久性： 200 萬次疲勞實驗， 50 次凍融循環試驗強度無明顯變化。 5 、抗油滲：在機油中浸泡 30d 后其強度比浸油前提高 10% 以上。執行標準： JC/T 986 － 2005 。

二、主要技術指標

代號	型 號	適 用 范 圍	抗 壓 強 度（ MPa ）			豎向膨脹率 (%) 理學	流動度（ mm ）	坍落度 (mm)	施工溫度
			1d	3d	28d
5001	CGM-1P ( 普通型 )	地腳螺栓錨固、鋼筋栽埋，灌漿層厚度 30mm ＜δ＜ 150mm 的設備基礎二次灌漿。有抗油要求的設備基礎二次灌漿。	≥ 30~50	≥ 45~60	≥ 65~85	≥ 0.02	≥ 300	/	-20 ℃
5002	CGM-1J ( 加固型 )	灌漿層厚度≥ 150mm 的基礎二次灌漿。建筑物的梁、板、柱、基礎和地坪的補強加固。有抗油要求的設備基礎二次灌漿。	≥ 30~50	≥ 40~55	≥ 65~85	≥ 0.02	/	≥ 270	-20 ℃
5003	CGM-F 灌縫料	超流態，灌漿層厚度在 2mm ＜δ＜ 30mm 的設備基礎及鋼結構柱腳板二次灌漿。混凝土梁柱加固鋼與混凝土之間縫隙灌漿。	≥ 18~25	≥ 32~38	≥ 45~55	≥ 0.02	350	/	-20 ℃

三、特點

1 、塑性狀態和硬化后的雙重膨脹功能：確保將料與灌漿部位的牢固粘接，使載荷能有效地傳遞到基礎； 2 、超早強功能：超早強灌漿料強度發展快， 3h 就有很高的抗壓強度。 3 、高流動性能：有很大的流動度，不加任何外力可流向需灌注的各個部位。 4 、高強度： 28d 抗壓強度≥ 70MPa 。 5 、低負溫施工：超早強灌漿料在低溫、負溫下強度仍有較大增長，有效地解決了冬季施工和搶修搶建工程問題。 6 、耐久性：抗?jié)B、抗凍、抗腐蝕性能好。 7 、不含物一對設備、鋼筋無銹蝕作用。

四、使用方法及用量

1 、基材處理：基材表面的松動物、油脂、涂料、封閉膜及其它污染物必須干凈，光滑表面應予鑿毛，用水充分潤濕界面，但在施工前不得留有明水。 2 、配料攪拌：可采用機械攪拌或人工攪拌。推薦采用機械攪拌方式，攪拌時應將灌漿料中按要求比例加入水（每 100 ㎏灌漿料用水量為 13 ㎏，具體加水量請參照出廠報告），邊加入邊攪拌，直至攪拌均勻。機械攪拌 1 ～ 2min ，手工攪拌時間不少于 3min ，否則達不到所需流動度。 3 、施工方法：將攪拌好的灌漿料灌入已支設好的模板中，在灌注過程中可適當振搗或敲擊模板。灌漿完畢后 30min 內應立即加蓋濕草袋或巖棉被，并保持濕潤，否則在表面可能出現微小的裂縫。 1 ～ 7d 內可拆模。耗用量： 2500 ㎏ /m 3 。

五、注意事項

1 、攪拌地點應盡量靠近灌漿施工地點，距離不宜過長。 2 、每次攪拌量應視使用量多少而定，以保證 40min 內將料用完。 3 、現場使用時，嚴禁摻入任何外加劑、外摻料。 4 、灌漿開始后，必須連續勻速進行，不能間斷。并盡可能縮短灌漿時間。 5 、加水量應嚴格控制，如超范圍則影響材料性能。

六、應用范圍

1 、大型設備及精密設備地腳螺栓灌注，機座二次灌注。 2 、鋼結構與混凝土固接的二次灌注。 3 、設備基礎、螺栓孔、道路

1 總 則

    1.0.1 為使水泥基灌漿材料在工程設計、施工和使用中達到技術，安全適用，經濟合理，確保質量，特制定本規范。

    1.0.2 本規范適用于水泥基灌漿材料的檢驗與驗收、灌漿工程的設計應用、施工質量控制與工程驗收。

    1.0.3 在應用水泥基灌漿材料的工程中，除應滿足本規范的規定外，尚應符合《混凝土結構設計規范》（ Gb50010 ），《混凝土結構工程施工質量驗收規范》（ Gb50204 ），《建筑工程冬期施工規程》（ JGJ104 ）及《混凝土結構加固技術規范》（ CECS25 ）等有關現行標準規范的規定。

    1.0.4 對有特殊設計要求和在特殊環境下使用的水泥基灌漿材料，尚應符合有關現行國家標準規范的規定。

    2 術 語

    2.0.1 水泥基灌漿材料 Cementitious Grout

    水泥基灌漿材料是一種由水泥、集料（或不含集料）、外加劑和礦物摻合料等原材料，經工廠化生產而成的具有合理級分的干混料。加水拌和均勻后具有可灌注的流動性、微膨脹、不離析、不泌水、有效承載面高等性能。

    2.0.2 二次灌漿 Crouting

    二次灌漿是指在地腳螺栓錨固灌漿完畢后，對設備或鋼結構柱腳的底板底面與混凝土基礎表面之間的填充性灌漿工藝，以滿足緊密接觸底板并均勻傳遞荷載的要求。

    2.0.3 自重法灌漿 Self-gritation Method Grouting

    自重法灌漿是指水泥基灌漿材料在施工過程中，利用其良好的流動性，依靠自身重力自行流動滿足灌漿要求的方法。

    2.0.4 高位漏斗法灌漿 High-place Funnel Method Grouting

    高位漏斗法灌漿是指水泥基灌漿材料在施工過程中，當其自行流動不能滿足灌漿要求時，利用高位漏斗提高位能差，滿足灌漿要求的方法。

    2.0.5 壓力法灌漿 Pressured Method Grouting

壓力法灌漿是指水泥基灌漿材料在施工過程中，采用灌漿增壓設備，滿足灌漿要求的方法。

    2.0.6 有效承載面 Effective Bearing Area

    有效承載面是指設備或鋼結構柱腳底板下面灌漿材料實際接觸底板并可傳遞受壓荷載的面積與設備或鋼結構柱腳的底板總面積之比，以百分數表示。

    2.0.7 早期膨脹 Early Age Expansion

    水泥基灌漿材料在加水拌和后迅速產生的且持續至初凝時的體積膨脹。

    2.0.8 硬化后膨脹hardening Expansion

    水泥基灌漿材料在凝結硬化過程中，伴隨著膨脹性水化產物的生成而產生的體積膨脹。

    2.0.9 復合膨脹 Combination Expansion

    同時具有早期膨脹和硬化后膨脹。

    3 基本規定

    3.0.1 水泥基灌漿材料主要應用于地腳螺栓錨固、設備基礎及鋼結構柱腳底板的二次灌漿、混凝土結構改造、加固及后張預應力混凝土結構孔道灌漿。

    3.0.2 應根據設備運行時的環境溫度、灌漿層厚度、地腳螺栓表面與孔壁的凈間距、施工及使用環境溫度、養護措施等因素選擇水泥基灌漿材料；生產廠家應提供水泥基灌漿材料的工作環境溫度范圍、施工環境溫度范圍及相應的性能指標。

    3.0.3 水泥基灌漿材料拌和用水的質量應符合現行《混凝土拌和用水標準》（ JGJ63 ）的有關規定。水泥基灌漿材料在施工時，應按照產品要求的用水量拌和，不得通過增加用水量來提高其流動性。

    3.0.4 水泥基灌漿材料在生產與使用過程中，應采取有效措施避免操作人員吸入有害粉塵和造成環境污染。

    4 材 料

    4.1 水泥基灌漿材料性能

    4.1.1 水泥基灌漿材料主要性能

    水泥基灌漿材料性能應符合表 4.1.1 。

表 4.1.1 水泥基灌漿材料主要性能指標

類別	集料 粒徑 (㎜)	流動度 ( ㎜ )		豎向膨脹率 (%)		抗壓強度 (MPa) 不小于			對鋼筋有無銹蝕作用	泌水率 (%)
		初始值 , 不小于	30min 保留值 , 不小于	3h	24h 與 3h 的膨脹值之差	1d	3d	28d
Ⅰ類	不大于 4.75	380	340	0.1 ～ 3.5	0.02 ～ 0.5	20.0	40.0	60.0	無	0
Ⅱ類		340	310
Ⅲ類		300	270
Ⅳ類	大于 4.75 且不大于 16	270*  650**	240*  550**

    注： 1 、表中性能指標均應按產品要求的用水量檢驗；

    2 、 * 表示坍落度數值， ** 表示坍落擴展度數值；

    3 、水泥基灌漿材料類別的選擇應按本規范第 7 章中的有關規定執行；

    4 、快凝快硬型水泥基灌漿材料的性能指標除 30min 流動度（或坍落度和坍落擴展度）保留值、 24h 與 3h 的膨脹值之差及 24h 內抗壓強度值由供需雙方協商確定，其他性能指標尚應符合表 4.1.1 的規定。

    5 、當 Ⅳ類水泥基灌漿材料用于混凝土結構改造和加固時，對其 3h 的豎向膨脹率指標不做要求。

    4.1.2 用于冬期施工時的水泥基灌漿材料性能

    用于冬期施工時的水泥基灌漿材料性能尚應符合表 4.1.2 的規定。施工時氣溫可比規定溫度低 5 ℃。

表 4.1.2 用于冬期施工時的水泥基灌漿材料性能指標

規定溫度（ ℃ ）	抗壓強度比（ % ），不小于
	R － 7	R － 7 ＋ 28	R － 7 ＋ 56
-5	20	80	90
-10	12

    注： R － 7 表示負溫養護 7 天的試件抗壓強度值與標準養護 28 天的試件抗壓強度值的比值。

    R － 7 ＋ 28 、 R － 7 ＋ 56 分別表示負溫養護 7 天轉標準養護 28 天和負溫養護 7 天轉標準養護 56 天的試件抗壓強度值與標準養護 28 天的試件抗壓強度值的比值。

    4.1.3 用于高溫環境的水泥基灌漿材料性能

    用于高溫環境的水泥基灌漿材料性能尚應符合表 4.1.3 的規定。

表 4.1.3 水泥基灌漿材料耐熱性能指標

溫 度（ ℃ ）	200	300	400	500
抗壓強度比 (%) ，不小于	100
熱震性（ 20 次）	1) 試塊表面無脫落 2) 熱震后的試件浸水端抗壓強度與試件標準養護 28d 的抗壓強度比 (%) 不小于 90

    4.2 檢驗方法

    4.2.1 流動度

    水泥基灌漿材料的集料粒徑不大于 4.75 ㎜時，流動性用流動度表示。檢驗方法見附錄 A .0.1 。

    4.2.2 坍落度和坍落擴展度

    水泥基灌漿材料的集料粒徑大于 4.75 ㎜時，流動性用坍落度和坍落擴展度表示。檢驗方法見附錄 A .0.2 。

    4.2.3 抗壓強度

    水泥基灌漿材料的集料粒徑不大于 4.75 ㎜時，抗壓強度標準試件應采用尺寸 40 ㎜ × 40 ㎜× 160 ㎜的棱柱體。水泥基灌漿材料的集料粒徑不大于 4.75 ㎜且不大于 16 ㎜時，抗壓強度采用尺寸 100 ㎜ × 100 ㎜× 100 ㎜的立方體。檢驗方法見附錄 A .0.3 。

    4.2.4 豎向膨脹率

    檢驗方法見附錄 A .0.4 。

    4.2.5 對鋼筋有無銹蝕作用

    檢驗方法見附錄 A .0.5 。

    4.2.6 泌水率

    檢驗方法見附錄 A .0.6 。

    4.2.7 離子含量

    檢驗方法見附錄 A .0.7 。

    4.2.8 用于冬期施工時的水泥基灌漿材料檢驗方法

    檢驗方法見附錄 A .0.8 。

    4.2.9 用于高溫環境的水泥基灌漿材料檢驗方法

    檢驗方法見附錄 A .0.9

    5 檢驗規則

    5.1 編號及取樣

    5.1.1 每一編號為一取樣單位，每 200t 水泥基灌漿材料為一個編號，不足一個編號的按一個編號計。

    5.1.2 取樣方法按《水泥取樣方法》（ 2573 ）進行。取樣應有代表性，總量不得少于 30 ㎏。

    5.1.3 將樣品混合均勻，用四分法，將每一編號取樣量縮減至試驗所需量的 2.5 倍。

    5.2 試樣及留樣

    每一編號取得的試樣應充分混合均勻，分為兩等份，一份按本規范表 4.1.1 規定的項目進行檢驗。另一份應密封保存至有效期，以備有疑問時提交省級或省級以上國家的質量監督檢驗機構進行仲裁檢驗。

    5.3 檢驗分類

    5.3.1 出廠檢驗

    每一編號水泥基灌漿材料出廠檢驗項目包括：流動度（或坍落度和坍落擴展度）的初始值和 30min 保留值、豎向膨脹率、 1d 抗壓強度。

    5.3.2 型式檢驗

    型式檢驗項目包括本規范表 4.1.1 的全部性能指標。有下列情況之一者，應進行型式檢驗：

    1 、新產品或老產品轉廠生產的試制定型鑒定；

    2 、正式生產后，如材料、工藝有較大改變，可能影響產品性能時；

    3 、正常生產中，同一產品類型，不同生產編號時；

    4 、產品長期停產后，恢復生產時；

    5 、出廠檢驗結果與上次型式檢驗有較大差異時；

    6 、國家質量監督檢驗機構提出進行型式檢驗要求時。

    5.4 判定規則

    5.4.1 產品經檢驗，符合 5.3.1 出廠項目指標的，則判定為合格品。

    5.4.2 產品經檢驗，若有任何一項指標不符合出廠項目指標時，應復檢一次，復檢合格的，則判定該產品為合格品；復檢仍不合格的，則判定為不合格品。

    5.5 出廠

    5.5.1 凡有下列情況之一者，不得出廠：不合格品、技術文件不全（產品合格證、使用說明書、出廠檢驗報告）、包裝不符、質量不足、產品變質，以及超過有效期限。

    5.5.2 出廠檢驗報告內容應包括：產品名稱與型號、引用標準、生產廠家名稱與地址、生產日期、產品有效期、檢驗部門印章、檢驗人員簽字（或代號）、用水量、流動度（或坍落度和坍落擴展度）的初始值和 30min 保留值、豎向膨脹率、 1d 抗壓強度。當用戶需要時，生產廠家應在水泥基灌漿材料發出之日起 7d 內補發 3d 抗壓強度值、 32d 內補發 28d 抗壓強度值。

    5.6 進場復驗

    5.6.1 水泥基灌漿材料進場時應由有計量資質的檢驗單位按出廠檢驗項目進行復驗；可根據需要增加 3d 、 28d 的抗壓強度檢驗。

    5.6.2 如復驗結果中任何一項不符合生產廠家提供的性能指標時，則判為不合格品。

    5.6.3 當有爭議時，應在生產廠家和使用單位雙方共同確認的省級或省級以上國家認可的質量監督機構進行檢驗。

    6 包裝、標志、運輸與貯存

    6.1 包裝

    6.1.1 水泥基灌漿材料應采用有防潮襯里的包裝袋，每袋凈質量 25 ㎏或 50 ㎏，且不得少于標志質量的 99% 。

    6.1.2 隨機抽取 40 袋 25 ㎏包裝或 20 袋 50 ㎏包裝的產品，其總質量不得少于 1000kg 。

    6.1.3 其它包裝形式由供需雙方協商確定，但有關包裝質量要求，必須符合上述原則規定。

    6.2 標志

包裝袋上應清楚標明：產品名稱，型號，凈質量，生產廠家名稱、地址與電話，出廠編號，執行標準號，生產日期，有效期，防潮、防曬標志。

    6.3 運輸與貯存

    水泥基灌漿材料在運輸與貯存時不得受潮；不同品種的水泥基灌漿材料在貯運時，應標識清楚，不得混雜。

    7 設計

    7.1 地腳螺栓錨固

    7.1.1 動荷載設備基礎的地腳螺栓錨固應采用水泥基灌漿材料；靜荷載設備基礎及鋼結構柱腳底板的地腳螺栓錨固宜采用水泥基灌漿材料。

    7.1.2 地腳螺栓常用形式見圖 7.1.2 。

高強灌漿材料在輸氣工程中的應用

[

[ 應用實例 1]
　　 從 1993 年底開始，太原鋼鐵公司機動處在設備檢修、改造及搶修工程中，陸續采用高早強微膨脹二次灌漿料進行騰二次灌漿施工，到目前（ 1995 年年中檢修結束）為止；該料已成功地應用于下列諸項工程：
1 、一軋北鋼材庫吊車梁二次灌漿；
2 、三鋼氬氧爐基礎二次灌漿；
3 、初軋受料輥道改造工程鋼筋錨固及二次灌漿；
4 、初軋平衡錘基礎灌漿；
5 、初軋鋼筋混凝土在柱鋼柱套二次灌漿（代替環氧灌漿）；
6 、五軋寬展軋機中間輥道基礎二次灌漿；
7 、五軋寬展機傾斜輥道基礎二次灌漿；
8 、五軋軋機前后夾板基礎二次灌漿；
9 、五軋碎邊剪機傳動軸支座基礎二次灌漿；
10 、五軋冷鍘刀剪機減速箱基礎地腳螺栓錨固灌漿（代替環氧灌漿）；
11 、七軋 8 輥機組剪板機基礎二次灌漿；
12 、七軋 25kg 液壓閥盤基礎二次灌漿；
13 、七軋卷紙機基礎二次灌漿；
14 、七軋測厚儀基礎二次灌漿；
　　 實際使用結果表明，用二次灌漿的基礎牢固穩定，未發現任何干縮開裂或分離拔出現象，是一種性能且實用的工程材料，實際操作表明，二次灌漿料至少具有下列優點：
1 、施工方便，袋裝預混料，現場不需配料，只需加水攪拌，操作簡便；
2 、砂漿自流，灌注容易，不會漏罐，容易保證工程質量；
3 、早期強度高，可縮短檢修工期，對搶修工程及有意義；
4 、可代替環氧灌漿，工程造價，且比環氧易于施工。
　　 在太鋼高爐擴容工程中我方使用了微膨脹二次灌漿料。應用范圍： 1 、設備基礎灌漿（高爐基礎設備加固） 2 、高爐爐低大面積灌漿（灌漿 Φ 12m ，灌漿 h 0.4m ）。本次灌漿難度集中于高爐爐底，在工程中高爐首先坐在鋼軌上，然后進行爐內各種材料的砌筑與布置；隨著工程的進行，爐體越來越重，這就要求爐底混凝土具有較高的的承重能力，較高的致密性，同時與爐體下部 鋼板及地面混凝土基礎具有良好的結合性。經過多次試驗、篩選，最終確定灌漿材料為產品，施工采用壓力灌漿方法，分塊灌漿。模板拆除后，質量監測部門對爐底灌漿體進行了多點測試，均未發現灌漿體有空洞現象，爐底大面積灌漿取得了較滿意的效果。同時把灌漿料產品列為使用產品。

[ 應用實例 2]
　　 渤海業有限公司是中信（集團）直屬子公司，是現代化加工生產企業，主要生產設備分別從日本、法國、英國、意大利、德國和美國等國引進，由于設備要求精度高，設備基礎螺栓和二次灌漿材料量大，采用普通細石砼無法保證強度和精度的要求，采用進口灌漿材料費用昂貴，少量應用尚可，量大時無法承受。
　　 一九九三年四月，我公司從美國引進的縱剪機組和橫剪機組，外方要求用無收縮自流混凝土進行二次灌漿，經考察并經*認可，本公司選用了微膨脹二次灌漿材料。經使用發現該料不僅流動性好，而且強度高、無收縮，微膨脹性能也完全滿足施工要求，施工方便簡捷，同時大大降低工程造價。
　　 兩臺機組投入運行已兩年多，沒發生任何基礎松動、脫離或其他問題，設備運行良好。

[ 應用實例 3]
1 、 1996 年 8 月河南省安陽鋼鐵公司煉鋼廠 6 轉爐主廠房鋼筋混凝土柱出現保護層剝落。鋼筋銹蝕現象。由于工期短，采用鋼板圍包上柱加固。鋼板與混凝土柱間有 10~ 15mm 縫隙，采用灌漿料灌縫，使其形成整體。由于該灌漿料自流動性能好，且具有微膨脹性，保證了加固效果，后恢復生產。
2 、 1998 年 3 月，第二煉鋼廠 4# 板坯連鑄機改造。原考慮整體拆除基礎，重新澆注混凝土，工期不允許。后采用利用老基礎，鉆孔錨固新機設備螺栓。經前期試驗，強度符合要求。主機底座 120 個 Φ64 長 1200mm 的螺栓。全部采用鉆孔，定位后灌漿料錨固，后即可進行設備安裝。由于灌漿層上表面光滑平整，而且事先設計灌漿上平面即為墊鐵下平面，設備安裝時無須再找平，研磨，很受安裝工人歡迎，在大提高了安裝質量和進度。原定計劃 16 天土建工期，僅 10.5 天就完成。整個改造工期原定 40 天，結果 35 天完成一次試產成功。當時中板市場緊俏，提天可多創效益 200 萬元。
3 、 1998 年 5 月，中型軋鋼廠 650 軋機二軋基礎，因原設計鋼混凝土配筋不夠，標號低，加上滲油，振動，造成基礎酥裂。由于搶修工期只有 3 天，不可能重新澆注新基礎。正好二煉鋼板坯改造工程剩余一些灌漿料。我們將酥碎部分敲掉，支模，將螺栓（ Φ86 ）定位，整體用灌漿料。為節省料，摻入一部分干凈的 20~ 40mm 粒徑石料填充。時間很短。也是后進行主機安裝， 3 天后復產。
　　 以上工程至今未發現質量問題，各項工程均受到公司和二級廠好評。歷次工程榮大公司均派技術人員現場技術指導，為各項工程順利完成提供了良好的服務。
　　 實踐證明，該灌漿料具有自流、早強、微膨脹優點，施工極為方便，經濟上也合算，十分知應各種機械設備安裝，螺栓錨固，建筑物灌縫加固，值得大力推廣。

[ 應用實例 4]
　　 宣化鋼鐵集團有限責任公司在新上的高速線材軋線設備安裝過程中使用的二次灌漿料，該產在使用過程中有早強、高強、自流無收縮的特性。大大節省了工程的工期，降低勞動強度，保證了設計要求的高強、工期短，通過使用證明該料是很好的設備安裝灌漿材料。

[ 應用實例 5]
　　 中國新興建設開發總公司在墻體加固工程中使用了灌漿料。
　　 使用表明：灌漿料具有早強、高強、微膨脹、自流性等特性。操作時，人工、機械攪拌均可，無須振搗，施工便捷，無噪音。其性能符合產品說明，較好地滿足了特殊條件下的施工要求。
　　 另外，為降低成本，經多次實驗后，摻入了灌漿料重量 1/3 比例的豆石，資料表明，未影響其強度，流動度與微膨脹性。

[ 應用實例 6]
　　 北京東洋機械有限公司自 99 年開始在一些工程中使用微膨脹二次灌漿料，該料具有早強、自流和微膨脹特性，本公司現已在廣電部大樓、首都劇場等項目中將該料應用于墻面噴射加固的錨釘錨固，設計要求的錨件拔力遠遠超出設計要求。實際使用證明灌漿料性能穩定，操作方便。

[ 應用實例 7]
　　 北京電建一公司于 2000 年度，北京石景山熱電廠 1# 、 3# 爐改造工程中，根據設計要求，在后錨固鋼筋、設備基礎二次灌漿以及地面自流平灌漿中使用了微膨脹二次灌漿料。
　　 該產品肯有早期強度高、微膨脹，三天強度可達到 60MPa ，在后錨固植筋經國家建筑工程質量監督檢驗中心檢驗，均達到或超過了設計值 62.9KN ，植筋表面無任何變化。
　　 在設備基礎二次灌漿以及地面自流平三次灌漿時使用，充分體現了自流、無需振搗、早強高強等特性，大大減少了工作強度，縮短了工期，使業主非常滿意。

[ 應用實例 8]
　　 浙江東海義烏體育中心項目部在義烏體育中心主體育場落索點基礎巖石錨桿錨固中，使用了灌漿料。　　使用表明，該材料具有使用方便，早強高強微膨脹等特點，尤其是在錨孔滲水較大的情況下，也能施工，其抗拔力測試試驗達到要求，產品性能符合產品說明。

[ 應用實例 9]
　　 天安門廣場公交車道為下層 實路基，上鋪厚約 20cm 方塊石料。以前的板縫間用普通水泥沙漿溝縫，下部大部分漏空，經一段時間以后即發生地基軟塌、石塊松動，甚至造成石板擠壓損壞。
　　 經技術論證并考察后，北京市政工程管理處采用了早強微膨脹二次灌漿進行灌縫。由于該產品具有自流、早強、高強、微膨脹等特性，現場施工極為方便，經檢查各板石間的接縫充分灌實無縫，各板石間接縫牢固，短時間內即可通行，使用效果很好，值得大力推廣。
　　 北京市立交橋很多，且多為混凝土橋面，因車流量大，損壞時有發生，坑洼、裂紋出現后又不斷擴展，影響行車安全，維修不僅要求強度高，而且要求速度快，不能影響交通，所以我們采用了早強微膨脹二次灌漿料。
　　 我們將橋面破損處進行了預處理，然后在早強微膨脹二次灌漿料中摻入 30% 豆石或礫石，并加入 5% 鋼纖維，經加 13% 水并攪拌均勻后，進行灌漿。

標簽： 高強無收   高強無收縮灌漿料案例   北京市灌漿料案例   北京市灌漿料案例廠家
