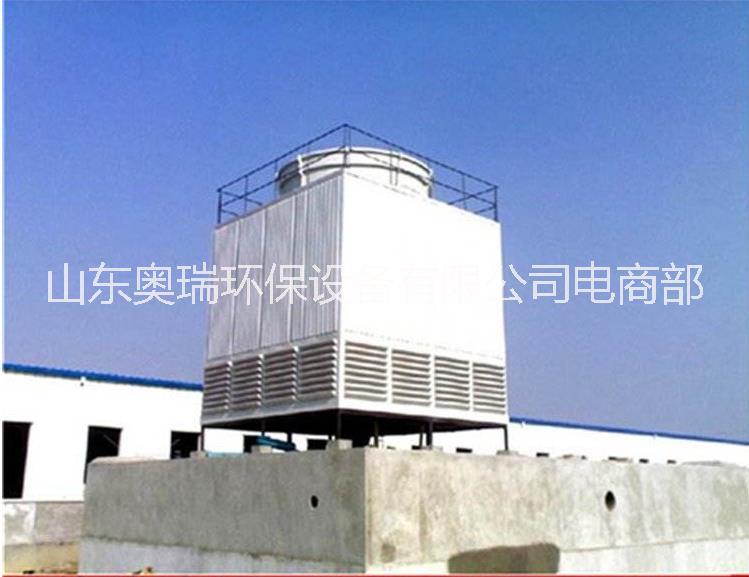

橫流式混凝土框架結構冷卻塔 山東方橫流式混凝土框架結構冷卻塔

山東方橫流式混凝土框架結構冷卻塔

HGST-800T冷卻塔冷卻水量800m?/h，

風機直徑4700mm，

電機功率30kw，

風機轉速240r/min，

風機型號F47，

風量70萬m?/h，

全壓132pa，

靜壓98Pa，

進水壓力82Kpa，

凈重8.7T，

運行重97T，

噪音75分貝，

塔寬8720mm，

塔高7800mm。

橫流式混凝土框架結構冷卻塔鋼結構件采用的良流線技術加工而成，全部機械化、自動化加工，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是整塔的一個重要環節，山東奧瑞工業型冷卻塔廠家為保證質量，所有出廠鋼質構件均采用鍍鋅進行防腐處理。HGST-800T橫流式混凝土框架結構冷卻塔冷卻水量800m?/h，風機直徑4700mm，電機30kw，風機型號F47，全壓132Pa，靜壓98Pa，進水壓力82KPa，凈重8.7t，運行重量97t，噪音75分貝。

橫流式混凝土框架冷卻塔的填料是最重要的部分，它的效率高低，取決于冷卻水與空氣在填料中充分接觸的程度。采用多波紋填料，材質為改性PVC全新材料，耐溫達到65℃。對水的再分配能力大、阻力小，熱力性能好。使空氣能迅速帶走水中的熱量，獨特的填料流道，使水流在填料表面能形成大面積的流動水膜，延長了水在填料里的冷卻時間，提高了水冷卻效果。具有風阻系數小、抗老化、不易變形等優點。

產品結構


1、面板：玻璃鋼材質，表面光潔美觀，耐腐蝕，防老化。
2、填料：為改性雙向點波片，熱力性能好，氣流阻力小，剛性好，耐熱75℃、耐寒、阻燃。
3、風機：葉片材質為合金鋁板。冷卻塔氣動力合理、風量大、效率高、噪聲低、耐腐蝕等特點。
4、電機和減速機：為防水設備。
5、布水槽：玻璃鋼材質，配水均勻，超低噪聲型有蓋板可蔽光，防雜物飛入，減少濺水聲。
6、消聲罩：玻璃鋼材質，內粘空腔式阻燃型薄膜消聲材料。
7、百葉窗：玻璃鋼材質，可防水濺出，并可使進塔氣流均勻。
8、水箱：玻璃鋼材質，起集水作用，設有自動補充水設施，可閉路循環直接吸水。
9、骨架：為折邊型鋼組裝結構，剛性好，重量輕，運輸、安裝方便，熱鍍鋅防腐。
