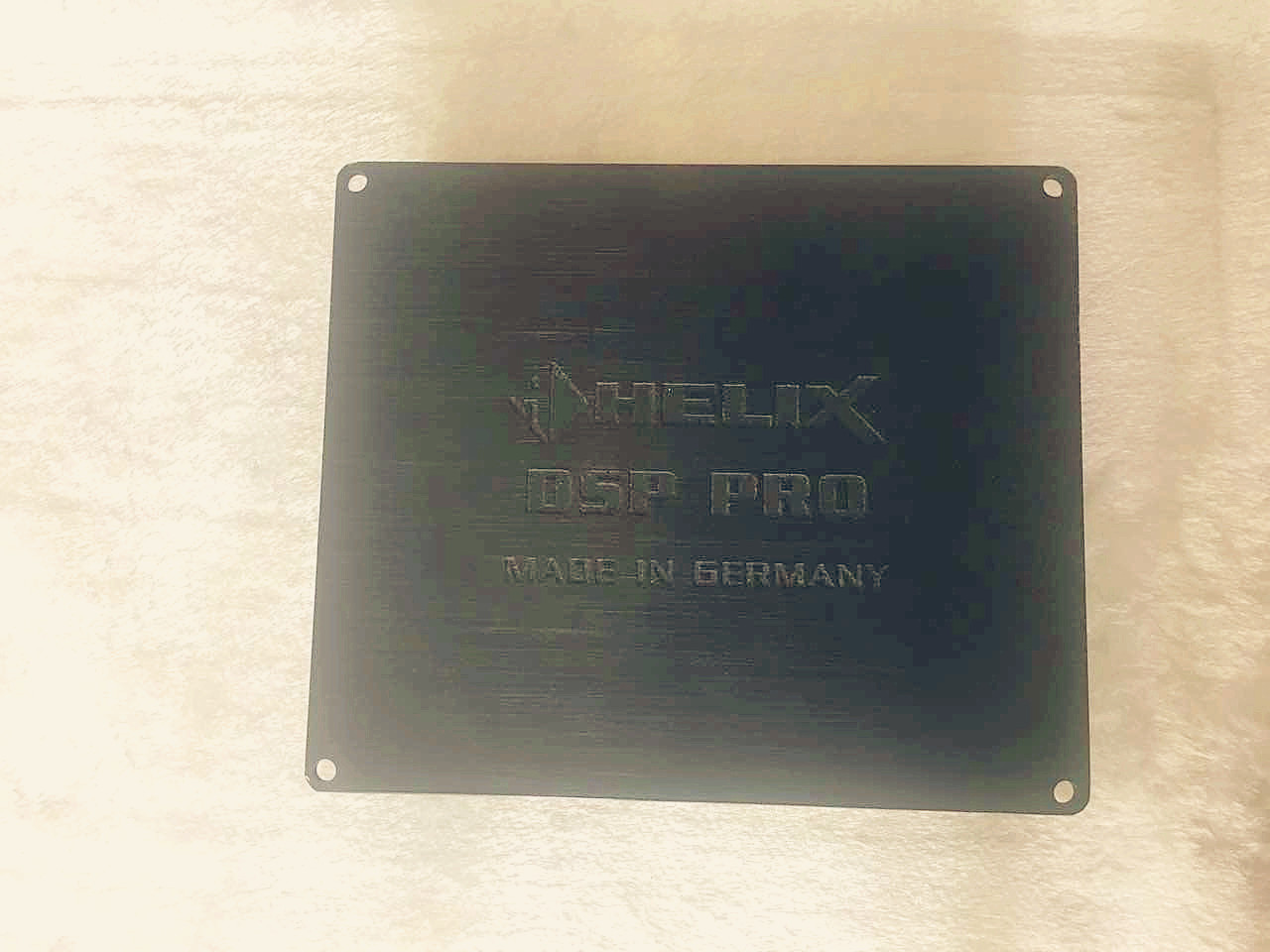

 HELIX DSP PRO的采用新一代的有著64數位的DSP處理芯片，使每個聲道的取樣頻率高達96kHz，從而使重播的音頻范圍超過40kHz。在應用方面，HELIX DSP PRO還有著如同組裝電腦一樣的有HEC喜力仕的擴展功能卡槽，可以讓這臺DSP處理器輕松地加裝HELIX所配套的其它功能，如增加Bluetooth藍牙模塊、另加的光纖數字輸入，或光纖數字信號輸出等。HELIX DSP PRO有著8聲道輸入，10聲道RCA信號輸出的強大功能，通過更換功能模塊，可以光纖信號輸入輸出，并可以通過HELIX所配套的DSP PC-Tool安裝軟件，功能更強大，調節更精準。在軟件里另外還整合了RTA實時頻譜分析，應用德國喜力仕所配套的測試儀器就可以準確測試和調音。

HELIX DSP PRO連接和功能介紹

HELIX DSP PRO可以說是目前功能最為強大的DSP處理器，8聲道輸入和10聲道的輸出可以和目前市場所有的汽車音響系統連接與處理；強大的擴展功能和所配置的多種信號輸入功能，使得這臺DSP處理器如同超級航母。HELIX DSP PRO的連接和主要功能介紹如下：

1、低電平輸入 8聲道輸入音源主機等的前級低電平模擬信號，RCA端子連接。輸入靈敏度初設為4V，如果覺得輸入信號弱，其輸入靈敏度2-4V可調。打開機器內部有專門配置的可調旋鈕。

2、同軸數字輸入 數字信號同軸輸入，SPDIF數字格式。它的采樣頻率范圍可從12-192kHz，輸入的數字信號可以自動調整為DSP內部設置的采樣頻率。由于數字信號輸入沒有音量控制，因此建議連接一個外接的音量線控。它只能處理立體聲的輸入信號，而對于杜比編碼的數字信號不能處理。

3、輸入選擇開關 可以在同軸輸入和光纖輸入之間選擇數字信號輸入，它不能同時應用兩種數字信號。

4、光纖輸入 光纖數字信號輸入，SPDIF數字格式，它的采樣頻率范圍可從12-192kHz，輸入的數字信號可以自動調整為DSP內部設置的采樣頻率。由于數字信號輸入沒有音量控制，因此建議連接一個外接的音量線控。它只能處理立體聲的輸入信號，而對于杜比編碼的數字信號不能處理。

5、過載LED指示燈 當8 個低電平輸入或高電平輸入的任意一個輸入通道過載（有削波失真），LED紅燈亮起指示失真。對數字信號輸入不起作用。

6、高電平輸入 8聲道的高電平喇叭輸入端，用于連接OEM原車主機或后市場主機的喇叭輸出端，每個聲道的輸入靈敏度初設為10V。在機器內部，還可對輸入靈敏度調節，分別為5-10V或者跳線選擇10-20V。為了使HELIX DSP PRO和OEM原車主機或大功率的原車所配功率放大器相匹配，HELIX DSP PRO在選擇輸入靈敏度的范圍的同時，對輸入阻抗也進行了相對應的選擇。輸入靈敏度在5-10V時，輸入阻抗為30歐姆；輸入靈敏度在10-20V時，輸入阻抗為4000歐姆。

7、電源輸入 連接DC直流電源，并有REM啟動線輸入和輸出；REM啟動線輸出可以控制DSP處理器連接的功率放大器。如果是選擇高電平輸入，REM啟動線控輸入可不連接。需要注意的是，切勿用另外的線來啟動與DSP連接的功率放大器。

8、接地端轉換開關 HELIX DSP PRO的輸入信號的地和輸出的地是耦合輸出，這也是許多車型為避免引擎噪音而選擇的方式。但也會有少數的車款可能是將輸入和輸出的地連接在一起或者用一個電阻接地后再連接在一起。因此接地端轉換開關有三個位置可選：中間位置是輸入與輸出的地完全分離；左邊位置是輸入和輸出的地連接在一起；右邊位置是輸入和輸出的地通過一個200歐的電阻連接在一起。

9、控制按鍵 控制按鍵允許用戶可以在兩者設置內存之間選擇，按住這COOL按鍵1秒鐘，可以在兩者之間設定，這時LED狀態指示燈會閃一下。如果長按這個鍵5秒鐘將會掉內存記憶，這時狀態指示燈會連續閃爍。注意內存后HELIX DSP PRO將沒有任何音頻輸出。

10、LED狀態指示燈 LED狀態指示燈可顯示DSP的設置。綠色顯示即載入的是設置1，橙色顯示即載入的是設置2。連續的紅色燈爍說明沒有設置載入，這時需要通過DSP的電腦軟件將設置載入。

11、USB連接 連接HELIX DSP PRO到電腦的連接端口，DSP的電腦軟件可以從www.audiotec-fischer.com網站上下載。

12、控制連接端 可連接如外接線控等HELIX的相關配套附件，各種線控裝置的功能設定可以通過DSP的電腦軟件工具的設備配置菜單進行功能設定。

13、信號輸出 10聲道的前級信號輸出，直接連接到各功率放大器，輸出電壓達6V。輸出信號可以用DSP的電腦軟件來進行各種不同輸入信號的組合。
