廠家直銷鋼絲螺套安裝扳手工具 螺紋護套牙套扳手 螺套裝套扳手M3

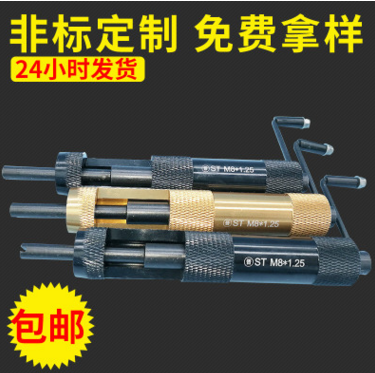

鋼絲螺套安裝扳手

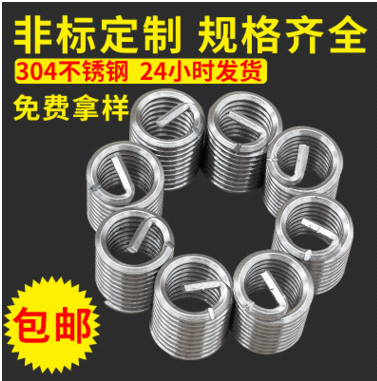

不銹鋼螺套簡稱螺套，又稱螺紋護套，螺紋絲套，螺紋鋼套，牙套，護套，絲套等，是一種新型的修復螺紋和加強螺紋的內螺紋緊固件，是為保護有色金屬螺紋孔而發展的嵌入物，適用于螺紋連接。其結構為高精度菱形截面的不銹鋼鋼絲準確繞制而成的一種彈簧狀內外螺紋同心體。所用不銹鋼鋼絲為高強度、高精度、表面光潔的冷軋菱形鋼絲。鋼絲螺套裝好后形成高強度、耐磨損具有互換性的標準螺紋，其各項性能均優于直接用絲錐攻絲形成的內螺紋。同時也可用于修復磨損或損壞的內螺紋孔。



產品介紹

以下參數表僅為常用標準的一種，僅供參考。實際庫存會因生產執行標準、公差執行標準的不同可能會存在較大差異。也會因為測量工具、測量方式的不同，實際測量的數據與參數表可能存在較大差異，數據要求準確或尺寸標準非常嚴格的客戶，購買前請務必咨詢在線客服獲取庫存產品的實際參數。



1，鋼絲螺套簡介
螺紋護套（又稱鋼絲螺套），簡稱絲套，是一種由高精度、品質優良的菱形不銹鋼絲精制而成的新型內螺紋緊固件，分為普通型和鎖緊型兩種，以冷軋不銹鋼線制造成螺旋狀內外同心體螺紋線圈，橫切面呈菱形，形狀類似于螺旋彈簧，可旋入金屬或非金屬材料的螺紋孔中，以形成高強度、耐磨損、耐高溫和具有良好的抗腐蝕性能的標準內螺紋，提高螺孔的使用性能，延長機件使用壽命。
2，鋼絲螺套的用途
應用一、裝配：（改善連接條件，增強產品內螺紋，防滑牙，防銹死，耐磨損）

將其旋入金屬或非金屬材料上形成高強度、耐磨損、具有互換性的標準內螺紋。比如用于鋁鎂低強度合金材料、銅、鈦、鎂合金、鑄鐵、陶瓷、木材、塑料、橡膠、電木等易變形低強度材料上；可明顯提高強度和耐磨性；應用在鋼件、不銹鋼、鑄鐵上，可以提高螺釘?shù)哪陀眯?/span>，防止由于各種振動引起螺釘松動脫落、疲勞斷裂及提高螺釘連接時的抗疲勞強度，保護基體螺紋不被損壞，提高螺孔的使用性能，延長機件使用壽命。主要用于高壓開關設備、液力機械、機械、微波通訊、汽車零部件、空分設備、煤機、動力機械、紡織化纖機械等。

應用二、維修：（增大受力面，防松脫，便于維修）

在出現螺紋加工錯誤或對已損壞的內螺紋孔修復時，使用鋼絲螺套作為修復手段，可以不增加重量和體積，得到經濟地維修，拯救重要部件，快速有效地修復到原始狀態，并仍使用原規格螺釘。主要用于汽車零部件維修，機械螺孔修復、發動機缸體螺紋孔修復等！

應用三、改善連接條件，利用鋼絲螺套進行公制←→英制螺紋孔轉換
增加螺紋連接的承載力和抗疲勞強度：使用鋼絲螺套可以螺釘與螺孔之間的螺距和牙型偏差，使載荷均勻分布，從而提高了螺紋連接的承載能力和抗疲勞強度?？捎糜谔沾?、電木、玻璃等硬脆易碎材料的連接緊固，有效防止碎裂現象。 利用鋼絲螺套進行公制←→英制←→螺紋孔的轉換，非常方便、快捷、經濟、實惠，適用于任何進、出口產品。

3，規格表示說明

螺套的標記方法
有安裝柄鋼絲螺套標記方法
規格法：① FR( 普通型 ) MD （直徑）× P （螺距） -nD ( 直徑 )
標準法：D( 直徑 ) × P( 螺距 ) × N( 自由狀態下鋼絲螺套圈數 )
例如：M8*1.25*2D

表示：M8（鋼絲螺套內徑8mm（螺絲直徑）*1.25（安裝后的牙距1.25 mm *2D即安裝后長度8*2=16 mm）
注意：鋼絲螺套安裝后長度（即是有效螺孔深度）=內徑 * xD
4，安裝工具
安裝鋼絲螺套需使用鋼絲螺套工具：
鋼絲螺套絲錐，鋼絲螺套安裝扳手，沖斷器，卸套器，鋼絲螺套內螺紋底孔塞規；（絲錐用于加工鋼絲螺套的安裝螺紋底孔，安裝扳手用于鋼絲螺套的安裝，沖斷器用于安裝尾柄的沖斷，卸套器用于螺套的拆卸，底孔塞規用于安裝底孔的檢驗。）
5，應用范圍
鋼絲螺套除航空航天外,還廣泛用于路鐵輸運、建筑機械、紡織機械、醫療器械、造紙、兵器、雷達、火箭、船舶、汽輪機、化工等民用產品。在國外,它不僅用于飛機、宇航工業,而且還應用于船舶、汽車、機床、電機、紡織機械和儀器儀表等工業。
6，安裝步驟
鋼絲螺套安裝由鉆孔，攻絲，安裝鋼絲螺套，折斷安裝柄四個步驟組成。

安裝
     在一般情況下應用手動安裝扳手進行鋼絲螺套安裝。鋼絲螺套放入安裝扳手內，旋動芯軸使鋼絲螺套通過安裝扳手上的引導螺紋旋入底孔，并使其距基體表面留有0.75~1.5P的空螺紋。需要注意的是，當螺套從螺套扳手套管里引導螺紋進入工件螺紋孔時，如果感到手感沉，可把住扳手旋桿不動，將扳手套管逆時針旋轉30度，然后再旋轉扳手旋桿進行安裝。

     少量安裝鋼絲螺套時和M14×2以上粗牙鋼絲螺套安裝時，可采用“T”型開槽或螺紋頭簡易工具安裝。并注意不要在鋼絲螺套安裝柄上施加較大的軸向力以防“亂扣”。在流水線裝配或要求快速安裝鋼絲螺套的情況下，使用電動或氣動的半自動的安裝扳手，以獲得快速、可靠的安裝。鋼絲螺套安裝后，可用相應的鋼絲螺套底孔塞規，檢驗所形成的標準內螺紋孔精度等級。

沖斷
     通孔時，需將鋼絲螺套安裝柄沖斷，一般用沖斷器對準安裝柄，用200g左右的榔頭猛擊一下即可去除，對于ST18X2.5以上的粗牙螺套和ST14X1.25以上的細牙螺套，建議使用尖嘴鉗上下彎曲安裝柄去除。
     根據結構要求需要去除鋼絲螺套的安裝柄時，就選用帶折斷槽的鋼絲螺套。一般對于通孔和螺孔加工深度受到限制，螺釘扭入螺孔后可能要超出鋼絲螺套的端頭的情況下需要去除安裝柄，以保證螺釘能順利通過鋼絲螺套。
     對于盲孔，螺孔可以加工的比較深，選用長一些的鋼絲螺套，螺釘擰緊后，螺釘?shù)亩祟^不會碰到鋼絲螺套的安裝柄，可不用去掉安裝柄，此時鋼絲螺套應選用不帶折斷槽的。
     鋼絲螺套去柄工具可以很簡單，只要用一根略小于鋼絲螺套螺孔內徑的心棒，插入螺孔內，端頭頂在安裝柄上，用手錘敲擊另一端，安裝柄便會從折斷槽處斷掉。
斷掉的安裝柄應從螺孔中將其取出。

   安裝柄去除后鋼絲螺套末尾一扣不能脫離內螺紋牙槽，不能變形，端頭不能有毛刺。用通端螺紋塞規或螺釘能順利通過整個鋼絲螺套即表明末尾一切是正常的
   用普通沖斷器沖斷安裝柄時，將沖斷器的沖頭端插進已裝入鋼絲螺套的螺紋孔內，將沖斷器的沖頭端頂住鋼絲螺套的安裝柄，用榔頭適當敲擊沖斷器的另一端頭，使安裝柄完整的脫落。
   用自動沖斷器沖斷安裝柄時，將自動沖斷器沖頭端插進已裝入鋼絲螺套的螺紋孔內，用手按住自動沖斷器的手柄施以軸向力，當聽到“咔嚓”聲時，表明安裝柄已被折斷。

卸套
     對于操作不當引起的螺套亂扣需取出鋼絲螺套，可用卸套器放入鋼絲螺套內孔，對準手柄用榔頭猛擊一下，用手向下加力按住手柄反螺紋旋轉即可取出鋼絲螺套。
     卸套器，（Extracting Tool）也叫鋼絲螺套拆卸工具，鋼絲螺套取出工具，螺套取出器。用于取出已安裝的鋼絲螺套，一般出現在以下幾種情況：1、鋼絲螺套規格選錯，2、鋼絲螺套安裝時亂扣，3、鋼絲螺套安裝不到位、4、鋼絲螺套安裝柄折斷，5鋼絲螺套使用時間過長，螺孔已損壞。

     卸套器使用方法：用帶刃口的卸套器垂直放入鋼絲螺套形成的螺紋孔中，對準手柄，用榔頭猛打一下（根據螺套規格的大小，打擊的力度要適度）并施以軸向力使卸套器刃口牢牢卡住鋼絲螺套，反螺紋方向旋轉卸套器，從而帶動旋出鋼絲螺套，這樣拆卸出的鋼絲螺套不會損傷底孔內螺紋。






不銹鋼螺套安裝完成后如上圖第六步圖示：（安裝時有尾柄一端朝下）

不銹鋼螺套安裝前后外徑尺寸和長度是不一樣的：外徑收縮，從而拉動螺套伸長。長。

不銹鋼螺套生產過程：





不銹鋼螺套分類

分普通型不銹鋼螺套和鎖緊型不銹鋼螺套，鎖緊型螺套是在普通型螺套基礎上增加一圈或幾圈鎖緊圈的新品種，鎖緊型螺套中間部位有1～2圈的五邊形或六邊形，當螺栓擰入螺紋孔一半時，螺栓頭部碰上鎖緊圈，這時通過工具施力擰入，螺栓撐開螺套的六邊形，接下來六邊形線圈卡住了螺栓的中徑部位，起到了鎖緊作用。實踐證明，鎖緊型螺套比其他一些通常鎖緊裝置的鎖緊性能更優越，強度更高，同時還可反復拆卸。

不銹鋼螺套安裝工具：
