一、 概 述：
 　　MC-80脈沖袋式除塵器是改進的新型脈沖袋式除塵器，凈化效率高、處體能力大、性能穩定、操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革，解決了露天安放和壓縮空氣源壓力低的問題。噴吹壓力較低，清灰效果好，維修工作量小，是目前較理想的脈沖袋式除塵器。適用于機械、冶金、礦山、橡膠、面粉、化工、制藥、炭素、建材等單位。

二、MC-80型脈沖袋式除塵器的特點和結構原理：
　　(一)特　點：
　　1.MC-80型脈沖袋式除塵器，采用了低阻力的QMF—20P型脈沖閥，使除塵器的控制系統和過濾袋等使用壽命長，減少了維修工作量。
　　2.清灰用壓縮空氣從原來的5—7公斤/厘米2壓力，降到現在的3公斤/厘米2壓力，但清灰效果仍可達到5—7公斤/厘米2壓力的效果，從而擴大了使用范圍。
　　3.由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于3%，進一步提高了產品質量。
　　4.改革了揭蓋裝置，濾袋固定方法，為設備檢修和維護改善了勞動條件。
　　5.噴吹裝置增加了防護罩，蓋板結構采用了防雨措施，使除塵器在露天放置不需另設防雨棚，減少了建設投資。
　　6.清灰部分原來攪龍去掉，裝置了Y系列型自動回轉排灰閥組合關風器。擴大了清灰使用效果，減少了維修，封密嚴排灰快。
　　(二)　結構原理：

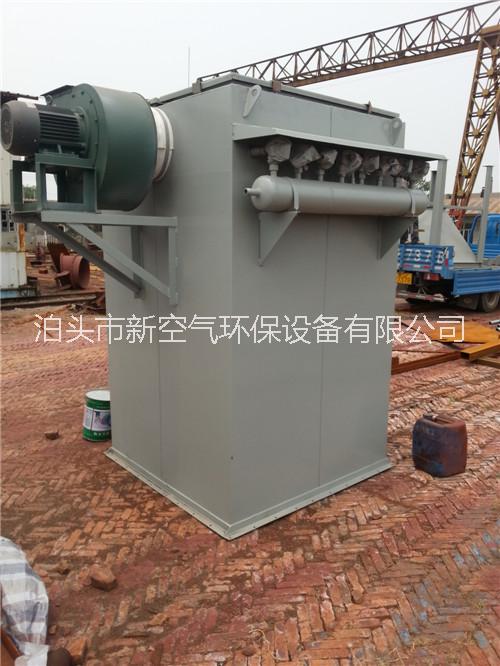

　　MC-80型脈沖袋式除塵器的基本結構，它主要由五部分組成。
　　1.上箱體：由可掀起的蓋板和出風口組成；

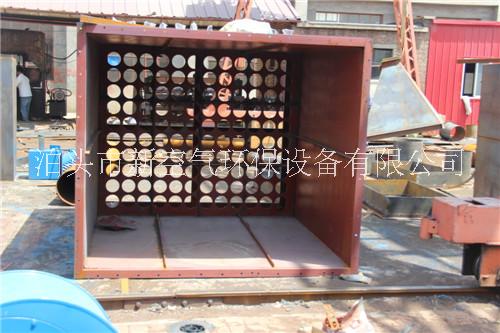

　　2.中箱體：由多孔板、濾袋裝置組成；

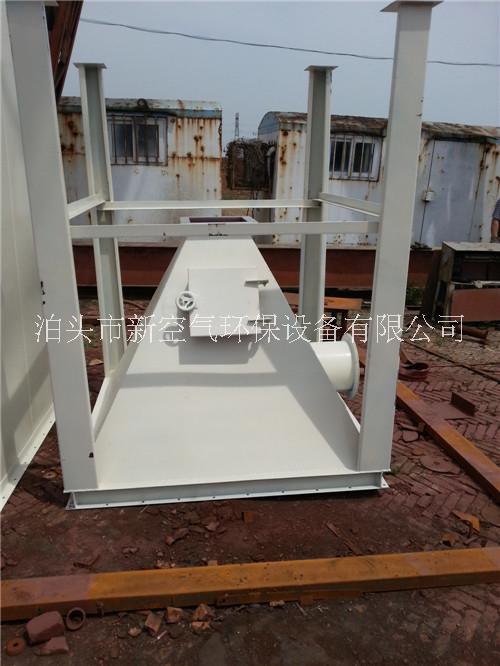

　　3.下箱體：由進風口、灰斗和檢查門組成；
　　4.排灰系統：排灰裝置組成；

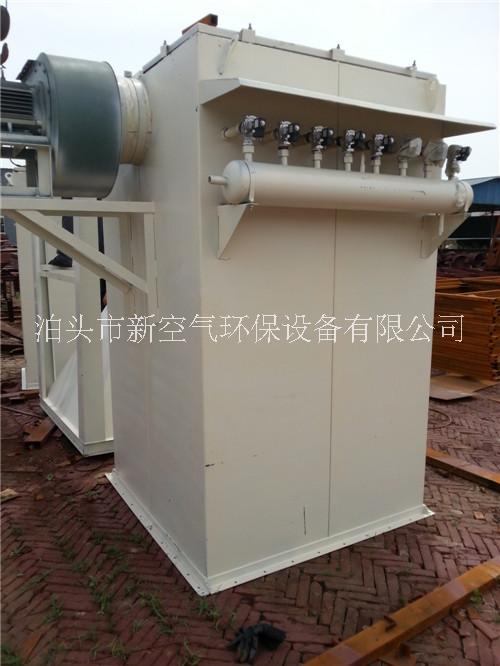

　　5.噴吹系統：由控制儀、控制閥、脈沖閥、噴吹管、氣包和防護裝制組成；
　三、MC-80脈沖袋式除塵器的工作原理和技術性能：
1．除塵器工作原理：
　　含塵氣體由除塵器進風口進入中，下箱體，通過濾袋進入上箱體的過程中由于濾袋的各種效應作用。將粉塵氣體分離開，粉塵被吸咐在濾袋上，而氣體穿過濾袋由文氏管進入上箱體，從出風口排出。含塵氣體通過濾袋凈化的過程中，隨著時間增加，而積在濾袋上的粉塵越來越多，因而使濾袋的阻力逐漸增加，通過濾袋子的氣體量逐漸減少，為了使除塵器能正常工作所以要把阻力控制在限定范圍內（一般為120-150毫米水柱）。這樣當阻力升到限定范圍的時候，由控制儀就要發出指令按順序觸發各控制閥，開啟脈沖閥。氣包內的壓縮空氣由噴吹管各孔經文氏管噴射到各對應的濾袋內，濾袋在氣流瞬間反向作用下急劇膨脹，使積在濾袋表面的粉塵脫落，濾袋得再生。被清掉的粉塵落入灰斗經排灰系統排出機體，由于積在濾袋上的粉塵定期，被凈化的氣體正常通過，保證除塵器正常工作。
四、安裝及維護：
　?。?、為了運輸方便，安裝處應加橡膠墊，連接螺栓均勻擰緊，以保證除塵器具有良好的嚴密性?？刂苾x、控制閥、濾袋等部件、安裝前均勻應加以清理。
　?。病⒖刂苾x表安裝接于220伏電源上，開動開關，按數字顯示的順序啟動每一個電磁閥（注電磁閥為24V）。
　?。?、濾袋安裝時注意不要劃破，要檢查框架是否完好，如有損壞要及時修好，磨掉毛刺方可安裝，否則要影響除塵效果。
　　４、本除塵器初次運轉前，應對脈沖噴吹系統進行檢查，確認無誤方可運行。
　?。怠⑦\轉前，應對減速機，軸承的傳動部位加注潤滑油，減速機注HJ-30號潤滑機械油投入運行后，也需定期注油與排污換油工作。
　　６、破損濾袋更換要及時，如發現排出口冒灰，表明已有濾袋破損，這時要先停風機打開上蓋，查出破損濾袋進行更換。
　　脈沖除塵器氣包及氣源的空氣過濾器每班要排污一次，過濾器一般3-6個月要清洗一次殼體及板金結構件每年要定期涂漆。
五、MC-80除塵器技術性能表：
