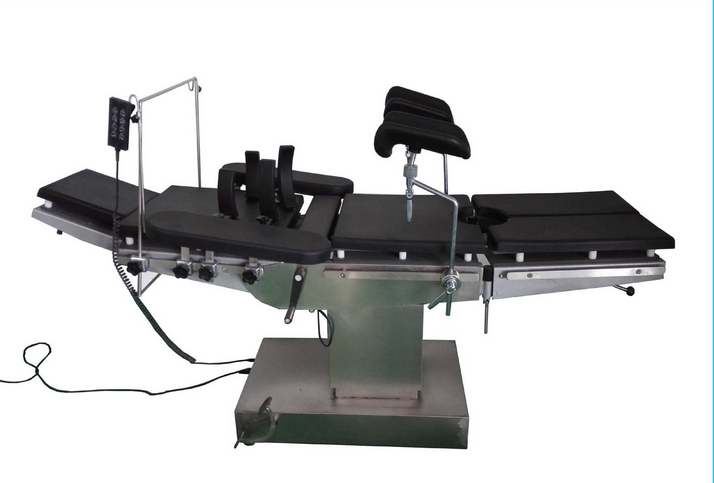

LKDS-IV雙層三電動綜合手術床

LKDS-IV雙層三電動綜合手術床

1，結構組成及用途：
手術臺安裝后外形尺寸：長×寬×高=1950×900×（750～1040）；
增加了雙層臺面，臺面由不同功能的支撐板組成，如：頭板、背板、腰板、臀板、分腿式腿板、及臺墊等組成；底座部分包括腳輪和剎車鎖定裝置；傳動部分采用電動（電動推桿）、氣動（自鎖式氣動彈簧）兩種傳動結構形式；附件包括：、輸液架、臂托、腿托、肩卡、腰卡等。該型手術臺整體臺面升降、前后傾、背板上下折均電動完成；背板、分腿式腿板氣動折轉。主要用于手術室施行頭、頸、胸腹腔、神經等外科及泌尿科、婦產科等手術用。
部分附件臨床應用如下表：
科室
配件    骨科    神經
外科    胸腹外科    婦
產科    普通
外科    眼科    泌尿
外科
、
輸液架    √    √    √    √    √        √
臂托    √    √    √    √    √    √    √
腿托    √    √    √    √    √        √
肩卡    √    √    √        √        √
腰卡    √    √            √        √
手把                √
腳蹬                √
醫生擱手架                        √
 2、生產用材料：
手術臺底座、升降柱和臺架采用優質碳素鋼板、型材焊接而成；底座、升降系統和/或臺架罩以不銹鋼護罩；手術臺兩側配以不銹鋼帶滑鋼軌，用于安裝臂托、腿托、肩卡、腰卡等，防止病人滑落；臺面上（頭板、背板、臀板和腿板）墊有聚氨酯材料一次注塑發泡成型（或高密度海綿）床墊(臂托、腿托、肩卡、腰卡等上部表面敷有一層一定厚度的聚氨酯發泡材料或高密度海綿墊)，柔軟舒適，長期摩擦不掉屑、不起皮，易于清潔和消毒；底座中配以可承重尼龍萬向輪，可在平坦的地面上移動。
3、工作原理
電動傳動結構是通過控制電路控制電動推桿，由手持操作器向控制器對電動推桿發出通斷信號，電動推桿驅動蝸輪、蝸桿、齒輪和齒條等傳動部件作伸縮運動，帶動相關部件升降或折轉，從而實現手術臺的各種動作。
4、主要性能指標及參考數據
1）、電源電壓：220V/AC、50HZ ；
電動推桿使用電壓：24V/DC、耗電功率：150W、負載不小于6000N；


2）、角度和高度等調整應符合下表的規定：
規格
型號    臺面前傾、后傾角    臺面左傾、右傾角    整體臺面升高    頭板折轉角度    腿板下折角度    背板上折角度    腰板升高高度    整體臺面前后總平移
LK/DS—III    √        √    √    √    √    √

規格
型號    臺面前傾、后傾角    臺面左傾、右傾角    整體臺面升高    頭板折轉角度    腿板下折角度    背板上折角度    腰板升高高度    整體臺面前后總平移

動作項目    基本參數    動作項目    基本參數
臺面前傾、后傾角度范圍    前傾≥20°
     頭板折轉角度范圍    上折≥30°下折≥90°或可拆卸
    后傾≥15°    腿板下折角度范圍    ≥90°，或可拆卸
臺面左傾、右傾角度范圍    左傾≥15°    背板上折角度范圍    ≥75°
    右傾≥15°    腰板升高高度范圍    ≥80mm(如適用)
整體臺面升高范圍    ≥200mm    整體臺面前后總平移    ≥300mm
     3）、 動作平穩性：手術臺各種動作變換應平穩，無抖動現象。
4）、 臺面擺動量 ：空載下，臺面呈位置時，保持水平，取下頭板、臂托、足板（如適用）和所有配件后，應符合下列要求：
a)  縱向擺動量應不大于15mm；
b)  橫向擺動量應不大于10mm；
c)  水平側向擺動量應不大于18mm。
5）、 頭板、臂托、腿托（如適用）、足板（如適用）和所有配件裝卸應方便、鎖止可靠。
6）、 臺面和臺墊選用能透過X射線的材料制成，便于攝影（如適用）。
7）、 手術臺的安全通用要求應符合GB 9706.1—2007的規定。
8）、 手術臺的安全要求應符合YY0570—2005的規定。
9）、 手術臺的外觀應平整，色澤均勻，無傷痕、劃痕等缺陷。
10）、 手術臺的電鍍件應符合YY0076—1992中規定的IV類外觀要求。
11）、 手術臺上文字標志應清晰易認、牢固。
12)、 自然下降  手術臺電動和/或氣動系統應無明顯的自然下降現象。手術臺臺面按注冊產品標準5.12規定方法試驗，電動系統歷時5h（氣動系統歷時1h），手術臺下降距離不大于8mm。
