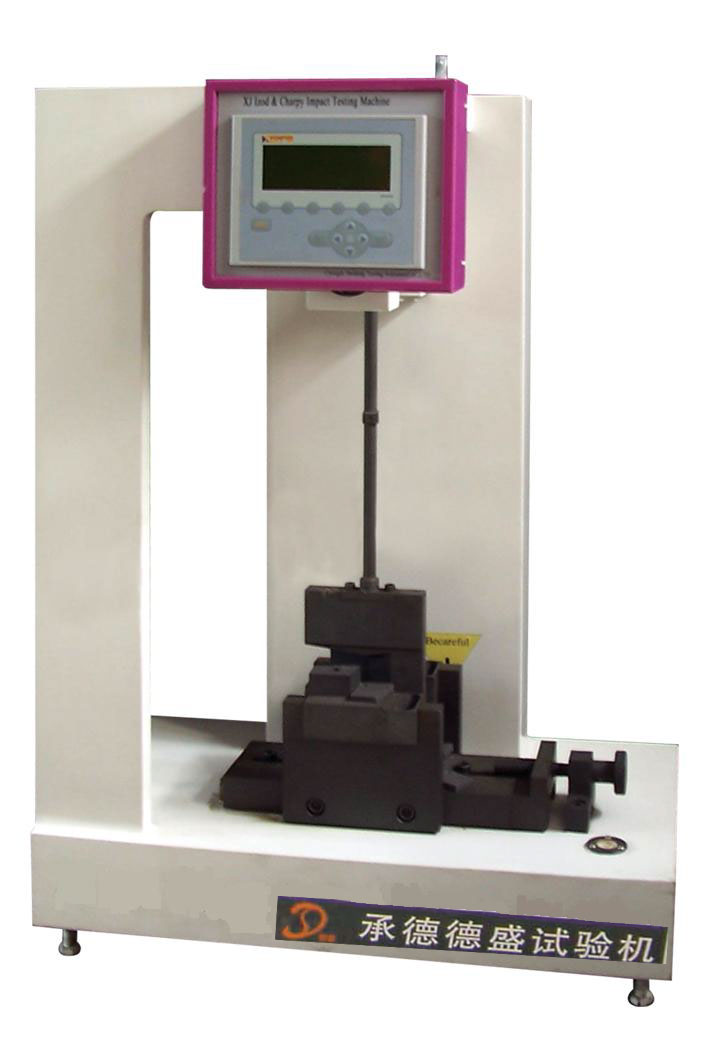

簡支梁 懸臂梁沖擊試驗機 原材料檢測設備 擺錘沖擊試驗機

XJ組合式擺錘式?jīng)_擊試驗機

功能、適用范圍：

主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石，電絕緣材料等非金屬材料沖擊韌性的測定?；ば袠I(yè)、科研單位、大專院校、質量檢測部門、專業生產廠家實驗室等單位理想的試驗設備。該產品測量范圍寬，雙層刻度盤清晰明了，操作方便，測量結果準確可靠。

1.   GB/T 1043-2008 《硬質塑料簡支梁沖擊試驗方法》

2.   GB/T 1843-1996 《塑料懸臂梁沖擊試驗方法》

3.   JB/T 8761-1998 《塑料懸臂梁沖擊試驗機》

4.   JB/T 8762-1998 《塑料簡支梁沖擊試驗機》

5.   ISO 179:2000

6.   ISO 180:2000

7.   ASTM D 256-04

8.   GB/T 18743-2002 《流體輸送用熱塑性塑料管材簡支梁沖擊試驗方法》

9.   GB/T 3808-2002 《擺錘式?jīng)_擊試驗機的檢驗》

10. JJG 145-2007 《擺錘式?jīng)_擊試驗機》

機器組成：

試驗機應為擺錘式，并由擺錘、試樣支座、能量指示機構和機體等主要構件組成，能指示試樣破壞過程中所吸收的沖擊能量。

技術要求：

1）簡支梁：

      1、沖擊速度：2.9m/s（小于5J） 3.8m/s （大于5J）

2、擺錘能量：1J 、2J、 4J、 5J 、7.5J 、15J、 25J、 50J任選

3、擺錘中心至試樣中心距離：380mm（＞5J）

      4、擺錘揚角：160°

      5、鉗口支承間距：62mm (根據客戶要求可特殊定做)

      6、支承刀刃圓角半徑：R=1mm

      7、沖擊刀刃夾角：30°

      8、沖擊刀刃圓角半徑：R=2mm

9、支座前角：5?

10、支座后角：10?

      11、試樣類型尺寸（單位mm）

2）懸臂梁：

      1、沖擊速度：3.5m/s ；

      2、擺錘能量：1J 2.75J 5.5J 11J 22J任選

      3、擺錘揚角：160°；

4、刀刃夾角：75°

5、刀刃圓角半徑：0.8㎜

6、刀刃前角：5°

 7、刀刃后角：10°

 8、刀刃中心距鉗口上表面：22±0.2㎜

  9、試樣類型：

配置：

1.   主機                    一臺

2.   懸臂梁擺錘              一把

3.   懸臂梁支座              一套

4.   氏對中器              一套

5.   簡支梁擺錘              一把

6.   簡支梁支座              一套

7.   跨距及對中樣板組合      一件
