軟啟動器減速軟停

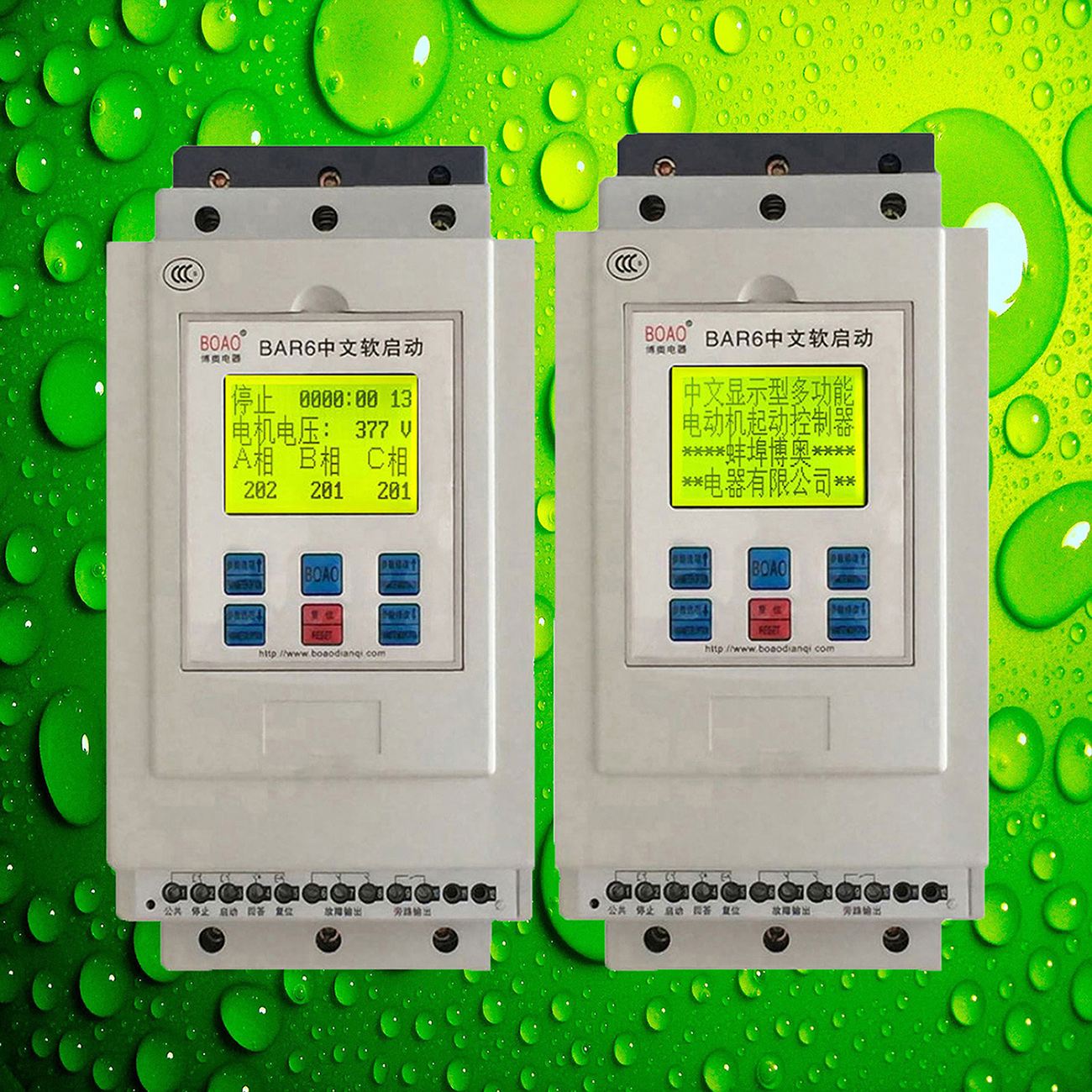

: 公司致力于為客戶節約能源、降低成本、提益，公司貫徹"科技人生化、品質國際化、服務精細化"的服務理念，堅持誠信守法、不斷創新、追求的原則，為用戶創造更多的價值！為社會承擔更多的責任！: 一:B型微機全中文顯示交流電機軟啟動器,系采用的單片微型計算機、半導體電力電子器件及現代控制技術所綜合構成的電動機新型起動、控制和運行保護的高科技產品。 B系列軟啟動器，除了優良的起動性能外，與其它同類產品比較，本產品還具有良好的顯示功能和完善的電動機綜合保護功能，可以確保電機及機械傳動設備的安全運行和使用壽命。是傳統產品的理想換代產品。: 太原軟啟動器 5起動電壓：數值范圍：10-90 %；起動時電壓對應電源電壓的10%-90%，用戶可根據現場設備實際情況調整。出廠設置為50%;6額定電流：電機銘牌的額定電流，當功能選擇一項選擇了節能運行功能時，控 制器將參照該設定進行計算和節能控制，即通過降低電機的運行電壓來達到節電的目的，一旦負荷增加，控制器立即升高輸出電壓，以保證設備的正常工作。如只選擇起動功能，則該項參說不使用;7起動限流： 單位為A：當起動方式選擇為“恒流時，該電流值為起動過程中電機電流值。在該起動方式下，電機的起動時間取決于起動電流和設備的負荷及機械慣量。此時起動時間的設定值為保護時間，如果由于負載重原因?qū)е略谠O(shè)定的時間內沒有完成起動，將會停機并產生“起動超時”故障，如設備正常，可通過增大限流值和增加起動時間來解決，必須注意！該設定值不得超出“互感電流”設定值的二倍當起動方選擇為“降壓”時，該項參數值無效;8輕載保護：電動機電流小于此參數時，軟啟動會出現輕載故障。出廠設置為0;9互感電流：單位為A：該項參數為生產廠家設定的互感器數據，用戶不得隨意修改:

: 三、面板操作1初始電壓設置,起動初始電壓（基準電壓)(10%--90%級可調,起動時間設置,電壓提升時間0—90秒,選擇0秒為電流直接起動.停車時間設置,電壓下降時間0—90秒,:太原軟啟動器: 四、故障的屏幕內容顯示說明： 1電動機過電流故障：即電機電流已經超過過載電流所設定的保護電流值，且時間也超過過載時間所設定的延時值。該項故障在撤消運轉指令后將自動復位！ 2輸入相序錯誤故障：裝置初次安裝時電源相序錯誤。應更換輸入電源相序 3;輸入電源缺相故障：控制器的三相輸入電源有一相斷電。應檢查輸入電源。 4;電機電流異常故障：即電機三相繞組有缺相或者有三相電流嚴重不平衡現象?；蛳蘖魈　?5;起動時間超故障：這是恒流起動方式下才會出現的故障，初次使用時原因是“起動限流”值太小或者“起動時間”值太少， 正常使用后產生該故障則是機械負荷過重所致，應查明原因再起動。 6:C相負載缺相：電動機損壞、電動機沒接或可控損壞、插頭松動、線路板損壞等. 以上故障導致停止運行后，在查明原因排除故障后按面板上的（復位）鍵則能故障。才可以啟動。: 五：軟啟動器外接端子功能說明：1是共用端，在做三線接線時應該1與2接常閉按鈕作為停止信號使用，1與3接常開按鈕作為啟動信號使用：1與4接交流接觸器的常開點作為旁路閉合回答信號使用（可不接）：1與5故障復位，軟啟動器有故障時候接通即可故障，此功能于鍵盤上復位通用：6和7和8為無源接點信號，作為軟啟動器有故障的時候信號輸出使用，6和7號在軟啟動器沒有故障的時候為常閉點，有故障的時候為開點：6和8號在軟啟動器沒有故障的時候為常開點，有故障的時候為常閉點，可以根據需要使用：9號和10號為無源接點，作為軟啟動器啟動完畢后輸出信號使用，此結點在停機和啟動過成中為常開接點，在啟動完畢后為常閉結點：11和12號設計原本為交流電源輸入端，有AC36V,AC110V,AC220V,AC380V,可根據用戶需求使用.(詳情請看軟啟動器接線緞子圖表）。:

: 六:說明1:主進電源接上交流380伏電源2：出線接兩百瓦燈泡三只，注芯點接法燈泡同時啟動且亮度一致屬正常:: 太原軟啟動器 七:主電路連接說明:進電源接空氣開關,空氣開關下端接軟啟動器上端的R S T ,然后軟啟動器上端的L21,L22,L23接旁路交流接觸器的上端,軟啟動器的下端U,V,W接交流接觸器的下端,同時接電動機馬達.接線完工,通電試車:: 八：通用圖紙六進三出,一次接線接線主電路進電源接空氣開關,空氣開關下端接軟啟動器上端的R S T ,然后軟啟動器上端的L21,L22,L23接旁路交流接觸器的上端,軟啟動器的下端U,V,W接交流接觸器的下端,同時接電動機馬達.接線完工,通電試車:二次回路按照五：軟啟動器外接控制端子功能使用說明：在做兩線接線使用的時候只需要把1和3接通，軟啟動器就會啟動，1合3斷開軟啟動器就會停止，2號不需要接線，6號和8號接故障信號輸出接上指示燈就好；9號和10號接旁路輸出接交流線圈使用。:



: 九：外型尺寸:15kw到75kw的尺寸是295*148*163,安裝尺寸是250*133,孔徑為7mm:75kw到200kw的尺寸是530*260*210,安裝尺寸是380*196,孔徑為10mm:220kw到500kw的尺寸是560*190*2250,安裝尺寸是410*226,孔徑為10mm:: 十：產品的使用條件:為保證良好的產品性能，軟起動器必須垂直安裝。安裝空隙應遵循下表。安裝環境通風良好，室內安裝，避免陽光直射。環境溫度：－10℃～＋40℃,環境條件：無易燃、易爆、腐蝕性氣體，無導電塵埃,室內安裝，通風良好,振動小于0.5G,海拔超過2000米，應相應降低容量使用.: 太原軟啟動器 十一：產品型號 B07.5-7.5kw-15A :B018.5-18.5KW-37A: B022-22kw-44A:B030-30kw-60A: B037-37KW-74A:B045-45KW-90A; B055-55KW-110A:B075-75KW-150A: B095-95KW-190A: B115-115KW-230A:B132-132KW-264A:B160-160kw-320A: B200-200KW-400A:B250-250KW-500A:B320-320KW-640A:B400-400KW-800A:B450-450KW-900A: B500-500KW-1000A::

: 十二：訂貨說明：1用戶可根據電機容量來選擇相應的軟起動器，大規格的軟起動器亦能很好地用于小容量電動機。2用戶在使用B型軟起動器時，如果電機功率較大或者滿載長時間運行，為降低運行的功率損耗，應采用運行旁路接觸器。所用的旁路接觸器的額定電流只須約等于電機額定電流即可，在工作時，由于接觸器閉合和斷開時均為無載操作，觸點不會產生沖擊電流，故有很長的電氣使用壽命。3 用戶可訂購單獨的B系列電機軟起動器（裝置），也可定購成套的起動柜，制造可根據用戶的具體要求情況進行設計和制造。4 訂貨時請說明有沒有特殊特殊要求，若果有我們幫助設計和技術支持。5 訂貨時請確定電動機的功率與負載，如果有重型負載設備，請把軟啟動功率適當?shù)姆糯筮x擇，以保證電器設備的正常使用。6 使用環境有禁止有易燃易爆產品: 十三：1保修期產品的保修期為購買后2個月及由銘牌上記載的制造年月起12個月，兩制之中任何一個超過都為過修期。但是，如由余下述原因引起的故障，即使在保修內亦做有償修理。1）由于使用錯誤，自行改造及不適當?shù)木S修原因。（2）超過標準規范要求使用（3）購買后由于摔落及運輸中發生損害等原因。（4）地震、火災、縫在、雷擊、異常電壓、其它天災及二次災害等原因。2、售后服務（1）當使用狀態不好時，請首行檢查。請再次閱讀和對照使用說明進行檢查2）出現故障時，請與銷售商、或使用說明書上記載的（售后服務窗口本公司辦事）處聯系。（3）保修期內的修理：由于本公司制造上的問題所造成的故障時，作無修理。但是，必須正確和詳細填寫（軟啟動器保修書）中各項內容。否作有償修理。（4）超過保修期的修理：在修理后能維持功能的場合下，根據客戶的要作有償理。3、服務承諾（1）B系列軟啟動器75kw以下（含75kw）非人為原因損壞的一年內包換，75kw以上非人為原因損壞的一年內包修，超過一年期限提供有償術服務。（2）對客戶在軟啟動器使用操作上的技術支持：使用初期公司派技術服人員至客戶現場調試及安裝，并免費為客戶培訓相關技術負者人員。（3）本公司對客戶提出的技術服務，維修服務請求，24小時電話響應。（4）自接到客戶調試請求后，有直達到客戶城市的車，48小時內到達現場交通不便地區，72小時到達現場。 24技術服務電話：131158949556（徐工）:太原軟啟動器 24小時服務熱線:13115849556徐先生 http://www.boaodianqi.com 太原軟啟動器 標簽： 太原軟啟   太原軟啟動器廠家   溫州市軟啟動器   溫州市軟啟動器廠家
