輸電線路視頻圖像監測系統隨時隨地獲取線路運行狀態

一、概述

科學技術快速發展的今天，電力已成為了一種不可或缺的能源。電網的輸電線路也愈發完善。目前大多數輸電線路都分布在野外人煙的地方，遠離城市，給運檢人員帶來一定程度的巡檢困難不及時等問題。而在輸電走廊周邊常有一些超高樹木或者速生植物等，這些植物的生長情況怎么樣，電力桿塔周圍環境怎么樣，這些就需要巡檢人員實時了解的。深圳特力康科技針對這種情況研發出一套輸電線路視頻圖像監測系統，可遠程在線監測輸電線路與輸電走廊的情況，替代人工巡線，解決了人工巡線實時性低，訊息傳遞緩慢，運檢人員人身安全不能保障等問題。

二、工作原理

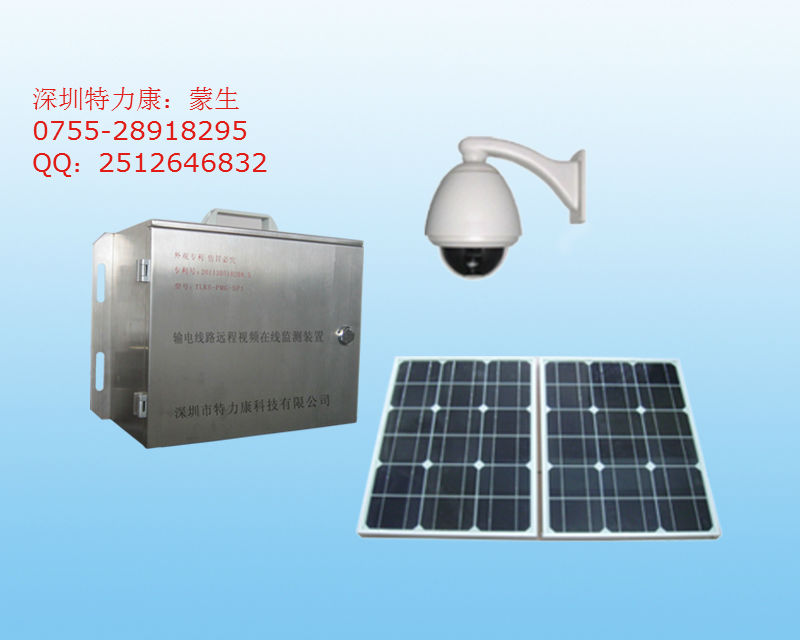

輸電線路視頻圖像監測系統可安裝在10KV-1000KV高壓輸電線路上，由前端視頻監測單元與主機箱組成，視頻探測單元可對輸電線路與輸電走廊環境進行實時監測，可以對人為外力破壞，違規施工堆土，超高植物樹木，角鐵偷盜等行為進行監控，并實時將相關信息通過無線網傳輸?shù)胶蠓椒?wù)中心，使線路運維人員對線路進行遠程巡線，實時查看外力破壞點等情況。

三、功能特性

1、具有高清晰數字視頻及圖片即時獲取功能。

2、具有遠程控制攝像機拍照、錄像、變焦、聚焦、方位調整及預制位設置。

3、輸電線路視頻圖像監測系統設備可以通過授權用戶進行遠程控制、管理、維護，只需就可以配置設備的各種參數，無需人員到進行現場設置，節約時間和運輸成本。

4、輸電線路視頻圖像監測系統設備集無線通信、嵌入式系統、圖像壓縮、DSP等多種技術于一身，用戶可以通過各種途徑查看現場的實時照片，無論用戶身處何方，都可以隨時隨地獲取所關切的監控現場信息。

5、采用休眠、待機、定時啟動視頻傳輸、報警啟動視頻傳輸、信息啟動視頻傳輸?shù)榷喾N工作模式相結合，實現了真正意義的低功耗。

四、技術參數

1、供電方式：太陽能+高性能聚合物蓄電池

2、工作電壓：DC12V

3、通信方式：3G/GPRS/CDMA

4、視頻通道：4路，切換傳輸

5、報警通道：1路，常開/常閉

6、攝像機：

1）、像素數：PAL:704(H)×576(V)

2）、水平分辨率：480 TVL(彩色)/520 TVL(黑白)

3）、蕞低照度：1.0Lux/F1.4(彩色)/0.01Lux/F1.4(黑白)

4）、變焦率：18倍光學變焦，12倍電子變焦；

5）、預置位數量：128

6）、水平旋轉角度：0°-360°/俯仰角度 -3°+ ±90°

7、后端軟件平臺：

（1）、平臺接入：支持接入省局/市局PMS系統

（2）、瀏覽方式：支持PC客戶端/手機客戶端實時視頻瀏覽

（3）、遠程管理：支持遠程更新、配置與調試前端裝置參數

五、結語

輸電線路是智能電網的重要組成部分，如何使用科技手段代替人工解決問題就是一個今后電網發展的重要方向。我司研發的輸電線路視頻圖像監測系統的應用，為輸電線路遠程巡線提供了解決方案，對電網安全可靠運行提供了堅實的保障。
