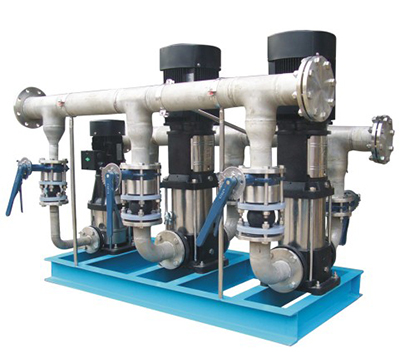

HB變頻恒壓供水設備

一、設備原理

系統正常運行時，用戶誰管網上的壓力傳感器對用戶的用水水壓進行數據采樣，并將壓力信號轉化為電信號傳輸至HB變頻恒壓供水設備的中央控制器或變頻器，然后與用戶設定的壓力值進行比較和運算，并將比較和運算的結果轉換為頻率調節信號和水泵啟動臺數信號送至相應設備，以調節水泵電機的電源頻率，進而調整水泵的轉速和水泵啟動臺數。通過對水泵的啟動和停止臺數及其中變頻泵轉速的調節，將用戶管網中的水壓恒穩于用戶預先設定的壓力值，使供水泵組“提升”的水量與用戶管網不斷變換的用水量保持一致，達到“變量恒壓供水”的目的。

二、產品及選型介紹

1.單泵恒壓變量供水控制系統

(1)該系統是為各企事業單位自備井設計制造的供水系統，可利用原有舊泵進行改造，對原有供水管網不做任何改動，工程量小，快，節約資金。

系統從安裝在總管出口處的遠傳壓力表采集管網壓力，一局該回饋信號做出判斷，并對水泵進行變頻調速，調節水泵的出水量，滿足用戶的用水需求，并達到節能的目的。

(2)該系統還可以做成一用一備的控制方式；如當?shù)匾慌_(tái)泵出現故障時手動轉換到另一臺泵工作，或做成臺水泵工作一段時間后，系統自動切換到另一臺泵工作的定時切換方式。

(3)此系統具有自動控制回路、手動控制旁路及各相應的運行指示狀態，并且具備各種完善的保護功能，如缺相報警、超載報警、變頻器故障報警等功能。

(4)對于控制深井泵或潛水泵的單泵恒壓變頻調速控制系統，因潛水泵的額定電流比同功率變頻器的額定電流大，輸出轉矩也比較高，因此在選用時應  選比水泵額定功率大一級的控制系統。

2.多泵恒壓供水固定方式控制系統

該系統由兩臺以上主泵（及附屬小泵）組成，其中一臺變頻運行，其余工頻運行。

該系統可根據壓力變化，一臺固定的水泵變頻運行，其余水泵一工頻方式自行投入，實現水壓恒定。系統具有自動與手動雙控制回路。

系統功能可根據用戶需要，選擇如下：

(1)啟動方式（先啟先停、后啟先停）；

(2)液位控制，可依據儲水池的水位高地情況控制系統的啟停狀態；

(3)輔助小泵功能，在夜間用水量較小時，關掉變頻泵，通過輔助小泵維持管網一定壓力，可使節能效果更顯著。

3.多泵恒壓供水循環啟動方式控制系統

該系統為一臺變頻器以此控制每臺水泵實現軟啟動及轉速的調節，實現恒壓。

該系統控制原理不同于前兩種系統之處為，變量泵達到水泵額定轉速后，如水壓在所設定的判斷時間內還不能滿足設定恒壓值時，系統自動將當前變量泵狀態切換為工頻狀態，并指示下一臺泵為變量泵，運行過程同前。

除啟動方式只可為先啟先停外，固定方式系統的選擇功能同樣適用于該系統。

4.消防加壓變頻調速供水控制系統

消防供水控制系統除具備可接受遠程火災信號遠程操作和遠程報警功能外，規格同HB變頻恒壓供水設備系列。
