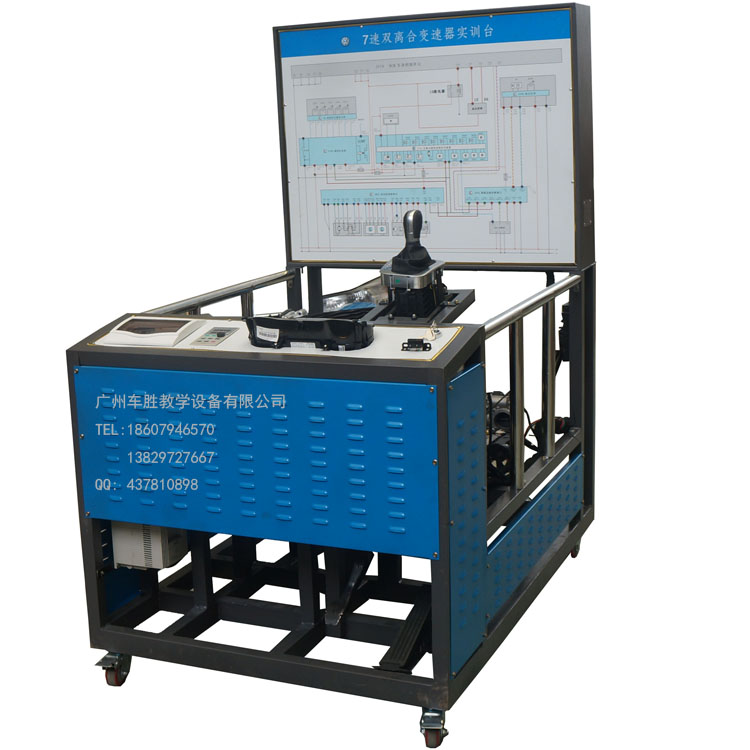

大眾雙離合變速器實訓臺 變速器實驗臺 教學設備儀器

       實訓臺選用大眾DSG雙離合自動變速器系統的組成結構，采用大功率電機作動力輸入，自動變速器能夠進行換檔等各項測試工況實際操作，真實展示雙離合自動變速器組成結構和原理及工作過程。適用于中高等職業技術學校和汽車培訓機構的汽車雙離合自動變速器構造與維修實訓實踐教學，能夠滿足不同層次學校對雙離合自動變速器的結構組成，工作原理，故障設置及診斷的教學所需。

【功能特點：】

1.電控自動變速器工作正常、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況操作，充分展示自動變速器的組成結構和工作過程。

2.通過變頻器控制三相電機，可以設定電機的工作電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。

3.實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析自動變速器控制系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有汽車儀表、壓力表、數顯表可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力、傳感器工作電壓等參數變化。

6.實訓臺安裝有診斷座，可連接或通用型器，對自動變速器電控系統進行讀取故障碼、故障碼、讀取數據流等自診斷功能。

7.實訓臺面板上安裝有自動變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。

8.采用DC12V電源裝置，減少充電的麻煩，電源有防短路功能。

8.實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置。

9.設備采用帶鎖定萬向腳輪的移動臺架結構，方便教學；整體臺架采用采用標準材料   剛性結構焊接；表面采用汽車漆噴塑處理經過高溫烤漆處理，防潮、防銹、美觀大方，經久耐用；

10 .實訓臺配置適合教學的故障設置考核裝置，可以設置一個及多個常見不同類型（短路、斷路、接觸不良等）的故障，滿足職業技能教學的考核要求。
