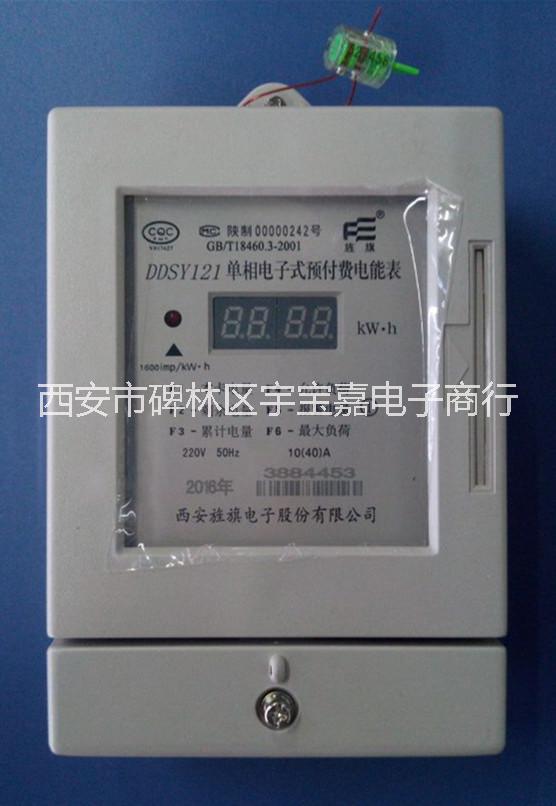

供應西安旌旗單相插卡電表10（40）A DDSY121

一、用途和使用范圍

具有電能計量、負荷控制和用戶信息管理等多種功能的新型電度表。是采用大規模集成電路技術及的微電腦和IC卡技術的高科技產品。

該產品可安裝在室內或室外的電表箱內，適用于溫度為-30℃~55℃，相對濕度不大于85%的環境下使用。

該產品符合GB/T 17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T18460-2001《IC卡預付費售電系統》標準的全部技術要求。

二、功能特點

1、預付費方式，先買電后用電。

2、使用加密卡，用戶密碼唯yi。

3、具有兩級缺電報警功能，提醒用戶及時購電。

4、超負荷自動斷電且記錄超負荷次數，并防止容性負載啟動時的誤過載。

5、一表一卡防止偽卡破壞。

6、購電卡自動回寫各種用戶用電信息。

7、采用大電流新型磁保持繼電器，功耗低可靠性高。

8、穩定、可靠、長期工作不需調校。

9、斷電后表內數據長期保存。

10、具有完善的故障自檢功能和抄表卡功能。

11、工作溫度范圍寬，對環境要求低。

三、規格及主要技術參數

1、額定電壓：220V

2、標定電流：5（30）A、10（40）A、10（60）A

3、額定頻率：50Hz

4、準確度等級：1.0級

5、起動電流：0.4%Ib（1.0級）

6、潛動：具有防潛動邏輯設計

7、功耗：≤1.5W/6VA

8、環境條件：正常工作溫度：-10℃~45℃；極xian工作溫度：-30℃~55℃；相對濕度：≤85%

9、重量：約750g

10、外形尺寸：155*110*62mm

四、原理及結構

1、原理

由兩大功能模塊組成：其一是電能計量模塊，采用大規模集成電路，將電壓流量轉換成與有功功率成正比例的脈沖，實現電能計量；其二為數據處理單元，采用美guo著ming廠商之微處理器完成電能計度、數據處理、顯示、讀寫卡、負荷控制等功能。

2、結構

電度表外殼又底殼、上蓋、端子座和端子蓋四部分組成，上蓋加有鉛封，上蓋右側有IC卡插槽。

四位數碼管用于顯示用電信息、報警信息和操作提示信息，平均每10S顯示一次剩余電量。

五、使用方法

1、購電

用戶持購電卡到售電部門購電。售電部門的操作人員在計算機上，通過管理軟件和讀寫卡裝置，將用戶購電量、代碼等數據以加密方式寫入購電卡。

2、電量寫入

用戶將已購電量的購電卡按卡上箭頭方向（金屬觸點面向左）插入電度表的IC卡插槽中，必xu等電度表顯示F1并發出聲音后，方可將卡拔出保存。

響一聲表示插入的是不帶電量的用戶卡；

響二聲表示插入的是帶電量的用戶卡；

無聲音表示插入的是錯卡或用戶卡沒有插好。

當插入帶有xiao電量的用戶卡后，電度表的4位顯示窗口將顯示下述內容：

①F1.......本次購電量提示符    500......本次購電量（KW.h）

②F2.......剩余電量提示符      800......剩余電量（KW.h）

③F3.......累計用電量提示符    2000.....累計用電量（KW.h）

④F4.......符合設定提示符      6600.....大負荷設定值（W）

⑤F5.......報警電量提示符      10.......報警電量（KW.h）

⑥F6.......大負荷提示符      8800.....用戶大使用負荷（W）

說明：

①剩余電量為本次購電量與電度表內未插卡前所剩電量之和，平時插入不帶電量的用戶卡時剩余電量為表中所剩電量。

②當將無購電電量的用戶卡插入電度表時，將顯示“F1”和“0”，接著輪顯上述②~⑥條各項內容。

③當用戶錯將非本系統的卡或其它卡插入電度表時，將顯示“F1”，緊接著顯示“----”，然后輪顯上述?~⑥條各項內容。

④只有F1所代表的本次購電量顯示3秒，其余信息均顯示1miao。

⑤當F1~F6后跟有一位或兩位數值時，表示的是緊跟著顯示數值的高位，因此各項數字信息可顯示6位。如累計用電量可顯示到999999kWh。

⑥用帶有電量的用戶卡可清掉當前表內大負荷數。

3、斷電

若電度表第4位數碼管顯示一條閃爍的短橫時表示電度表處于斷電狀態，每10秒顯示一次斷電原因，若剩余電量小于報警電量則每?jī)擅腌婏@示一次斷電原因（此時無短橫）。

①若顯示c000表示所購電量用完，需重新購電。

②若顯示c001表示此刻表內剩余電量等于報警電量，繼電器拉閘、中斷供電，報警電量由售電部門視情況設置。此時用戶需插入購電卡才可用完剩余電量。還具有報警顯示功能，報警顯示電量應大于報警電量，當用戶剩余電量等于報警顯示電量的時候，顯示屏每?jī)擅腌婏@示一次剩余電量，一直顯示到等于報警電量拉閘為止。此期間用戶若插入有電量（大于報警顯示電量）的購電卡則一qie恢復正常，若插入無電量的購電卡則到報警電量時不再斷電。這些信息用來提醒用戶盡快購電，以免造成不便。

③若顯示c002表示用戶的負荷超過了大用電負荷設定值。大用電負荷由售電部門售電時根據具體情況設置，若用戶負載超過大用電負荷引起電表拉閘斷電，用戶須減小負荷并插入購電卡才能恢復供電。

④若顯示c005表示電度表在40秒內將由斷電狀態轉為供電狀態。

4、若電度表第3位數碼管顯示一條閃爍的短橫時表示電度表出了故障，每10秒顯示一次原因主要有下面兩種：

①若顯示c006，表示存儲數據故障。

②若顯示c007，表示繼電器故障。

出現上述情況及說明書未標出的情況時，請用戶及時通知維修人員處理。

六、安裝

1、電度表在出廠前經檢驗合格，并加鉛封，便可安裝使用。

2、電度表應安裝在室內使用，安裝表的底板應固定在堅固防火的墻上，建議安裝高度在1.8米左右，空氣中無腐蝕性氣體。

3、電度表應按端子蓋上的接線圖進行連接，好用銅線或銅接線頭接入。

4、安裝時應將接線端子擰緊，并且將電表掛牢在避雨、堅固耐火、不易震動的平面或箱體內。

5、接線后建議將端子蓋鉛封或面蓋鉛封加固。

七、運輸與儲存

1、電度表運輸和拆封不應受到劇烈沖擊，并根據GB/T13384-2008《機電產品包裝通用技術條件》的規定運輸貯存。

2、保存電度表應在原包裝箱內，保存地方的環境溫度為40℃~60℃，相對濕度≤85%，空氣中無腐蝕性氣體。

3、電度表在倉庫中貯存，應放在臺架上，疊放高度不超過10箱。拆箱后，單只包裝的電度表疊放高度不超過10只。單只包裝拆開的電度表不宜貯存。

八、售后服務保證

1、免費維修或更換范圍

①產品自出廠之日起，在本廠鉛封完好的前提下，如產品不符合企業標準所規定的要求，制造廠商在十八個月內對產品進行免費維修或更換。

②保修期內，用戶按照產品使用說明書規定的要求使用時出現的零部件損壞。

2、有chang保修范圍

①在保修期內，因用戶使用不當或人為原因如：超負荷用電、竊電、摔壞、錯誤接線等造成產品損壞或報廢的產品，公司客戶服務中心將對損壞或報廢產品進行技術分析，如確定為上述原因造成的損壞，本公司將提供有chang服務，維修只收取元器件費用。

②超出保修期內的產品零部件故障，本公司將提供有chang服務。

3、如產品出現售后服務需要，用戶應及時通知廠家。由電表管理及產品售后中產生的電費問題廠家不予以承擔。

歡迎新老顧客選購！
