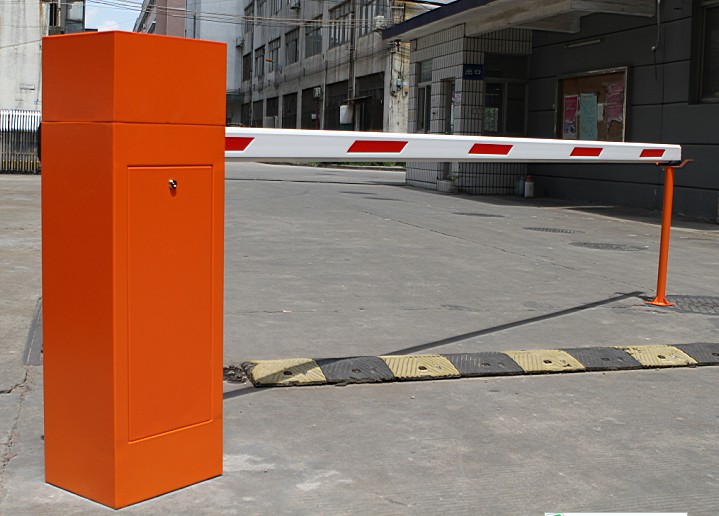

道閘

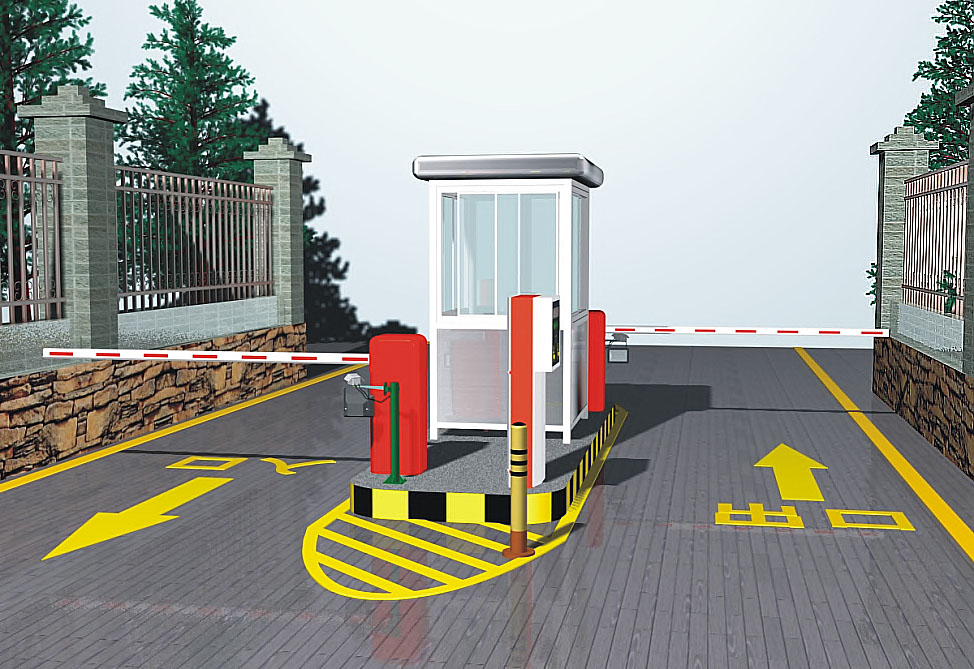

道閘是停車場系統中不可或缺的一部分，幫助管理車輛有秩序地進出停車場，主要有直臂道閘、曲臂道閘、柵欄道閘、防撞道閘等分類。

道閘又稱，最初從國外引進，英文名叫Barrier Gate， 是專門用于道路上限制機動車行駛的通道出入口管理設備 ，現廣泛應用于公路收費站、停車場、小區、企事業單位門口，來管理車輛的出入。電動道閘可單獨通過遙控實現起落桿，也可以通過停車場管理系統（即IC刷卡管理系統）實行自動管理狀態。根據道閘的使用場所，其閘桿可分為直桿、90度曲桿、180度折桿及柵欄等 。

技術參數：
1、電源電壓：220V AC 50HZ；
2、電機功率：180W 220V AC；
3、道閘桿長：≤6m；
4、運動速度：1.5～6S；
5、工作溫度：-40～70℃；
6、保護等級：IP44；
7、道閘重量：50KG；
8、道閘尺寸：340*280*1020mm

道閘功能說明：
1、 大氣、穩重、快速、噪音低、散熱快；
2、 道閘機身為加厚鋼板制作，表面經過13道工藝流程處理而成，不脫色、不滲水、不生銹，耐新、耐用；
3、 道閘主機采用高靈敏限位開關及瞬間控制起桿落桿到位準確；
4、 道閘控制系統采用數字芯片技術，防砸、地感、IC接口集為一體，穩定性好，操作方便；
5、 道閘機芯采用目前最穩定的非等速運行模式，即變速式起落設計，起動慢速、中段快速、尾段減速，操作穩定，且大提高了產品的精度，使用壽命更長；
6、 道閘起落過程能迅速響應起桿或停止信號及地感信號，安全性高，誤動概率為零，特別設有延時保護功能，具有雙重控制功效；
7、 道閘內置堅固機械底架；
8、道閘顏色：機身表面采用無塵噴涂，經過三層噴涂處理工藝，確保道閘表面變色。

   有紅白，銀紅、藍白、黃白，等顏色。

 道閘標準配備：鋁合金直桿、拖桿叉、自動搖控器、手動按紐等相關配件。

● 打開包裝箱，按配件清單清點相關隨機零配件。

● 根據所選用閘機左右向及安裝現場實際情況，確定道閘主機的安裝位置。對非混凝土地基或道閘主機安裝有斜坡的情況，建議砌混凝土地基，并應確保地基與基礎結合牢固，道閘主機機身與水平面垂直度小于1°。

● 根據控制室或崗?fù)さ奈恢?，依?jù)《GB232電器裝置安裝工程施工及驗收規范》中的相關規定鋪設電源線和控制線管（建議電源線和控制線分別穿在不同的線管中）。

● 在道閘主機安裝位置安裝膨脹螺釘（根據清單實際配備的配件確定），將道閘主機固定牢固后，方可使用。

● 用手要把將閘桿搖到水平位置，確定閘桿端部叉桿的安裝位置，并用螺絲將叉桿固定牢固（無叉桿情況無需安裝）。

● 仔細對照接線圖，將電源線和相關控制線接到閘機控制板上，確定無誤后，擰緊調試。

注：以上操作均應在斷電的情況下進行。

二．道閘安裝具體操作

（1）道閘線路預埋

按客戶的要求將機箱位置定好,如需澆筑混凝土基座可事先完成（基座尺寸大小要比道閘底部尺寸大小多出約100-150mm），在機箱固定位置的中心點到控制室或崗?fù)ぶg預埋或開挖電纜線溝,埋放線管，穿入設備所用電源線和控制線，確定無誤后，回填混凝土。

（2）固定機箱

將道閘機箱放到固定位置,打開機箱門，松脫固定帽子的蝶形螺母（將機箱門和帽子，小心安放，避免表面刮傷）。然后在機箱底板的螺釘孔中心和機箱底座邊緣做上記號，移開道閘，在做好記號的螺釘孔上用鉆頭垂直打孔（鉆頭大小要與隨設備配帶的膨脹螺栓相匹配），深度要符合膨脹螺釘?shù)拈L(zhǎng)度要求。將機箱移至原位，打入膨脹螺釘并緊固，固定牢固。

（3）閘桿的安裝

在道閘機箱固定牢固后，便可將閘桿安裝在桿把位置，用配備的螺釘擰緊，并確定閘桿不傾斜。如需安裝叉桿，在調試好垂直，水平狀態后，用手將閘桿搖到水平位置，確定閘桿端部叉桿的安裝位置，并用螺絲將叉桿固定牢固（無叉桿情況無需安裝）。

（4）道閘外圍設備的安裝

道閘安裝牢固，并且調試完畢后，可以根據客戶的需要，按道閘控制板接線圖接好機箱線路和相關外圍設備的控制線路，并進行相關的調試。

（5）道閘安裝圖示說明

道閘安裝線路：不使用刷卡就安裝電源線，和接手動按鈕。
