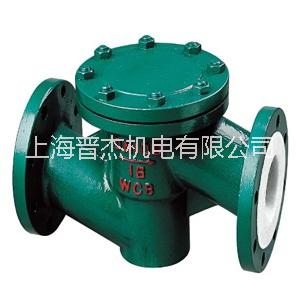

鑄鋼襯氟法蘭止回閥H41F46-16C
[襯氟法蘭止回閥
H41F46-16C
法蘭止回閥]
上海市法蘭止回閥廠家
[襯氟法蘭止回閥 H41F46-16C 法蘭止回閥]
郵箱：
手機：
- 品牌： 上海晉杰
- 型號： H41F46-16C
- 加工定制： 是
- 材質： 鑄鋼
- 連接形式： 法蘭
- 種類： 其他
- 結構形式： 升降式
- 適用介質： 弱酸堿介質
- 形態： 旋塞式
- 壓力環境： 常壓
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 脈沖
- 工作溫度： 常溫
- 類型(通道位置)： 二通式
襯氟止回閥，驅動方式可選用無驅動，連接方式可選用法蘭，結構形式可選用升降式，密封結構可選用軟密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-1000mm，材質可選用鑄鋼、不銹鋼。
襯氟止回閥概述：
襯氟止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合。
襯氟升降式止回閥主要零件及材料：
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
| 閥瓣 | 優碳鋼、不銹鋼、襯F46、F3 |
| 閥蓋 | 鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
| 墊圈 | F4、F46 |
襯氟升降式止回閥標準：
| 技術規范 | |
| 設計標準 | GB/T 12235 |
| 結構長度 | GB/T 12221 |
| 法蘭標準 | JB/T 79.1-1994 |
| GB/T 9113.1-2000 | |
| 檢驗試驗 | GB/T 13927-92 |
襯氟升降式止回閥主要外型及連接尺寸：
| 公稱通徑 | PN1.6(MPa)主要外形尺寸和連接尺寸( mm ) | 重量 | ||||||||
| DN | L | D | D1 | D2 | f | b | Z-φd | B | H | Kg |
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-φ14 | 95 | 55 | 6 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-φ14 | 105 | 58 | 7 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-φ14 | 115 | 60 | 8 |
| 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-φ18 | 140 | 75 | 11 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-φ18 | 150 | 82 | 15 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 165 | 95 | 18 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-φ18 | 190 | 105 | 25 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-φ18 | 200 | 120 | 35 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-φ18 | 225 | 135 | 46 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-φ18 | 260 | 158 | 65 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 300 | 180 | 92 |
| 200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-φ23 | 360 | 215 | 152 |
| 250 | 730 | 405 | 355 | 319 | 5 | 36 | 12-φ26 | 450 | 240 | 230 |
| 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-φ26 | 500 | 300 | 330 |
標簽： 襯氟法蘭 H41F 法蘭止回 襯氟法蘭止回閥 H41F46-16C 法蘭止回閥 上海市法蘭止回閥 上海市法蘭止回閥廠家
