詳細信息（*透明電梯教學模型上海育源廠家直銷）

品牌： 上海育源
類別： 教學產品
材質： 透明有機玻璃
規格： 長×寬×高900×600×2530

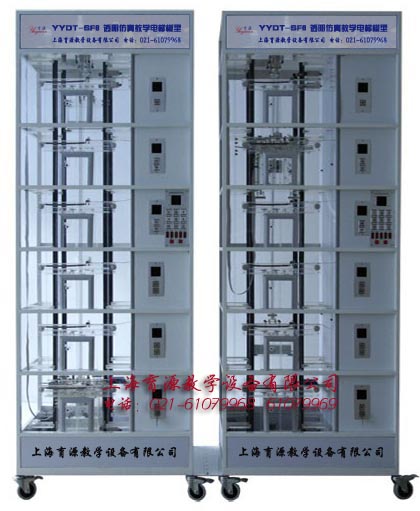

YYDT-QF6 三菱仿真教學電梯（六層站）

一、概述：
　　透明仿真教學電梯模型是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。
　　本電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的
結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法了解其內部結構及運行過程等種種實際問題。
　　電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制，交流變頻調速(VF100) 驅動，其硬件構的組成及功能與實際電梯完全一樣。具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
　　此外，透明仿真教學電梯模型的軟硬件均采用開放式結構，院校也可以利用此套裝置進行二次開發研究。如：
　　1. 電梯(統一調度多臺集中并列的電梯)；
　　2. 并聯控制電梯(2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕)；
　　3.集選控制電梯；
　　4. 信號控制電梯，等等。
二、電梯的基本結構：
　　1、機房部分：包括曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器；
　　2、電氣控制部分：電源空氣開關（漏電脫扣器）、DC12V驅動電源、PLC可編程控制器、變頻器、接線端口電路板、到站鐘等；
　　3、井道部分：包括導軌、對重機構、緩沖器、速器鋼絲繩張緊裝置、限位開關、上（下）極限開關、一層平層感應器（計數復位）、上（下）隨行電纜等；
　　4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
　　5、轎廂部分：包括轎廂、門機機構、安全鉗、導靴、照明燈、風扇、平層裝置、操縱廂、轎廂內指導燈、層門、樓層召喚指示控制器、曳引繩、導向輪、轎廂控制器等；

三、電梯機械裝置基本功能：
　　電梯轎廂位置檢測和電氣選層信號由安裝在轎廂頂上和各層站的雙穩態磁性開關得到，從而擺脫了以往靠繼電器和接觸開關等有觸點器件控制的龐雜線路系統，優化了線路，大大地提高了系統運行的可靠性，同時也便于檢修。
　　A. 限速器與安全鉗保護系統
　　當發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪嚙合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
　　B. 轎廂、對重用彈簧緩沖裝置
　　緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ剀H底或沖頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
　　C. 終端極限開關安全保護系統
　　在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關切斷控制電路，使轎廂停止運行。
　　D. 門安全觸板保護裝置
　　在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
　　E. 門機力矩安全保護裝置
　　門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
　　F、廳門自動閉合裝置
　　電梯層門的開與關，是通過安裝在轎門上的開門來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，同時層門與轎門電氣連鎖觸頭閉合，電梯控制回路接通，此時電梯才能啟動運行。
五、主要技術參數：
　　1、外形尺寸：每臺：長×寬×高900×600×2530
　　2、凈重量： 135kg
　　3、載重量： 5kg
　　4、額定工作電源：AC：20V 50HZ 5A
　　5、電梯額定載重：5Kg
　　6、控制方式：選用三菱PLC控制（PLC要求：繼電器輸出；輸入輸出點數至少64點；）
　　7、調速方式：變頻調速
　　8、結構形式：六層六站
　　9、曳引機：減速比 1：15
　　　　　　　　　(蝸輪減速器)
　　10、拖動電機：型號：YS-5634W
　　　　　　電壓：三相 AC3×220V 50Hz
　　　　　　功率：0.18KW
五、電氣控制部分基本功能：
　1、集選控制及信號控制：
　　1）自動平層
　　2）自動開關門，手動提前開關門
　　3）順向截梯，最遠端反向截梯
　　4）超/失速停駛
　　5）超重停駛
　　6）上下限位
　　7）開關門異常重新開關
　　8）層門聯鎖保護
　　9）司機操作（直駛），自動/手動
　　10）照明、風扇模擬
　　11）靠站時順向呼叫重開門
　2、功能：
　　1）高峰控制：上行高峰、午間服務、下行高峰。
　　2）閑時控制：節能運行、常規模式。
　　3）優先調度：優先調度、區域優先控制、已起動電梯優先、"長時間等候"召喚控制特別樓層服務。
　　4）其他功能：獨立運行、主層?？俊⒈O(jiān)視面板、不受控電梯處理。
六、實訓項目：
　　1、轎廂啟動與停止、點動控制實訓；
　　2、轎廂平層控制實訓；
　　3、轎廂門開、并控制實訓；
　　4、終端限位保護裝置實訓；
　　5、限速保護裝置實訓；
　　6、信號指示系統實訓；
　　7、轎廂照明控制實訓；
　　8、電梯控制系統實訓；
　　9、電梯控制編程實訓；
　　10、電梯程序運行與調試實訓；
