電動楔式閘閥,絲口閘閥質優價廉

[絲口閘閥質量過關

品牌閘閥

上海銳茨閘閥質優價廉]

上海市電動楔式閘閥廠家

采購數量

1 件以上

價格

￥88.00

運費： 上海市奉賢區 | 賣家支付運費

購買數量： 庫存 5000件

在線詢盤聯系廠家：13918822753 021-60640970

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[絲口閘閥質量過關品牌閘閥上海銳茨閘閥質優價廉]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（電動楔式閘閥,絲口閘閥質優價廉）

品牌： 銳茨閥門
型號： 銳茨
連接形式： 法蘭
主體材料： 碳鋼
公稱通徑： 50-200
適用介質： 水
材質： 碳鋼
密封形式： 軟密封型
標準： 國標
外形： 大型
流動方向： 單向
驅動方式： 電動
零部件及配件： 閥體
用途： 閘閥
壓力環境： 高壓
工作溫度： 高溫
類型(通道位置)： 二通式
規格： 閘閥

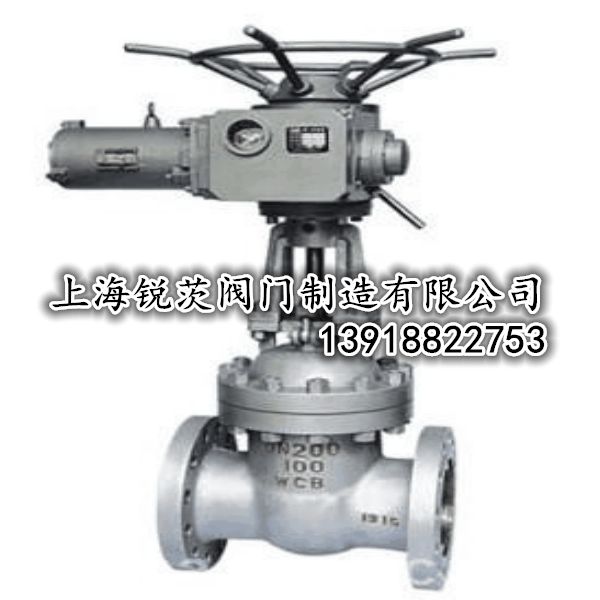

電動楔式閘閥

電動楔式閘閥是做直線運作的閥門，它與Z型多回轉執行機構相配，有開關型和智能型。此類閥門操作非常簡單是一種最常見的啟閉式閥，它利用閘板的上下運作來接通和關閉管道中的流體介質。它廣泛應用于化工、造紙、、電力、冶金、污水處理等部門。

它的特點

1、流動阻力不大，密封面受介質的沖刷和侵蝕小（閘板開啟度高）

2、開啟時有力度，密封的性能較好，介質流向不受限制，不攏流，不降壓力。

3、形體簡單明了，制做工藝性好，使用范圍大。

4、閉閥所需力矩較小。

Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、鉻鈦不銹鋼（Z941W-16P~63P）、鉻鉬鈦不銹鋼（Z941W-16R~63R）、鉻鉬鋼（Z941W-16I~63I），公稱壓力 PN16~PN63，閥體材料為碳素鋼（Z941H-16C~63 Z941Y-16C~63）、鉻鈦不銹鋼（Z941Y-16P~63P Z941W-16P~63P）、鉻鉬鈦不銹鋼（Z941Y-16R~63R Z941W-16R~63R）、鉻鉬合金鋼（Z941Y-16I~63I Z941W-16I~63I）的閘閥。

【性能參數】

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941H-16C~63	16~63	1.6~6.3	≤425	水、蒸汽、油品
Z941Y-16C~63			≤425	水、蒸汽、油品
Z941Y-16P~63P			≤150	弱腐蝕性介質
Z941Y-16R~63R			≤150	弱腐蝕性介質
Z941Y-16I~63I			≤550	蒸汽、油品
Z941Y-16P~63P			≤150	弱腐蝕性介質
Z941Y-16R~63R			≤200	醋酸類
Z941Y-16I~63I			≤550	油品、蒸汽
Z941Y-16P~63P			≤150	弱腐蝕性介質

【主要零件材料】

型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z941H-16C~63	碳素鋼	鉻不銹鋼	堆焊鐵基合金	柔性石墨
Z941Y-16C~63	碳素鋼	鉻不銹鋼	堆焊硬質合金	柔性石墨
Z941Y-16P~63P	鉻鈦不銹鋼	鉻鈦不銹鋼	堆焊硬質合金	聚四
Z941Y-16R~63R	鉻鉬鈦不銹鋼	鉻鉬鈦不銹鋼	堆焊硬質合金	聚四
Z941Y-16I~63I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	石墨盤根
Z941Y-16P~63P	鉻鈦不銹鋼	鉻鈦不銹鋼	堆焊硬質合金	聚四
Z941Y-16R~63R	鉻鉬鈦不銹鋼	鉻鉬鈦不銹鋼	堆焊硬質合金	聚四
Z941Y-16I~63I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	石墨盤根

楔式電動閘閥結構圖

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	L1	L2
Z941H-16
40	200	145	110	85	16-3	4-Φ18	245	527	310
50	250	160	125	100	16-3	4-Φ18	286	590	371
65	265	180	145	120	18-3	4-Φ18	320	590	371
80	280	195	160	135	20-3	8-Φ18	373	590	371
100	300	215	180	155	20-3	8-Φ18	428	590	371
125	325	245	210	185	22-3	8-Φ18	513	590	371
150	350	280	240	210	24-3	8-Φ23	582	590	371
200	400	335	295	265	26-3	12-Φ23	730	590	371
250	450	405	355	320	30-3	12-Φ25	897	810	515
300	500	460	410	375	30-3	12-Φ25	1032	810	515
350	550	520	470	435	34-4	16-Φ25	1170	830	450
400	600	580	525	485	36-4	16-Φ30	1330	830	450
Z941H-25
40	200	145	110	85	18-3	4-Φ18	245	527	310
50	250	160	125	100	20-3	4-Φ18	286	590	371
65	265	180	145	120	22-3	8-Φ18	320	590	371
80	280	195	160	135	22-3	8-Φ18	373	590	371
100	300	230	190	160	24-3	8-Φ23	428	590	371
125	325	270	220	188	28-3	8-Φ25	513	590	371
150	350	300	250	218	30-3	8-Φ25	582	590	371
200	400	360	310	278	34-3	12-Φ25	730	590	371
250	450	425	370	332	36-3	12-Φ30	897	810	515
300	500	485	430	390	40-4	16-Φ30	1032	810	515
350	550	550	490	448	44-4	16-Φ34	1170	830	450
400	600	610	550	505	48-4	16-Φ34	1330	830	450

一種外插式閥門，包括閥座；所述閥座一端連接有外插端；所述外插端連接有連接管，還包括固定套；所述閥座包括閥座本體以及連接在閥座本體側端的螺紋連接端；所述螺紋連接端一端連接閥座本體，另一端連接外插端；所述螺紋連接端外徑大于外插端外徑；所述螺紋連接端開有外螺紋；所述連接管包括管體以及與管體為一體且連接在管體端部的連接環；所述固定套包括用于壓緊連接環的壓緊套以及與壓緊套為一體與螺紋連接端螺紋連接的螺紋套；所述螺紋套與閥座本體之間安裝有防松彈簧墊圈。本實用新型連接管與外插端連接后，通過固定套鎖緊，而固定套通過防松彈簧墊圈進行防松，連接管不易松動，且因連接環與螺紋連接端緊貼其密封效果更好。標簽：絲口閘閥品牌閘閥上海銳茨絲口閘閥質量過關品牌閘閥上海銳茨閘閥質優價廉上海市電動楔式閘閥上海市電動楔式閘閥廠家
