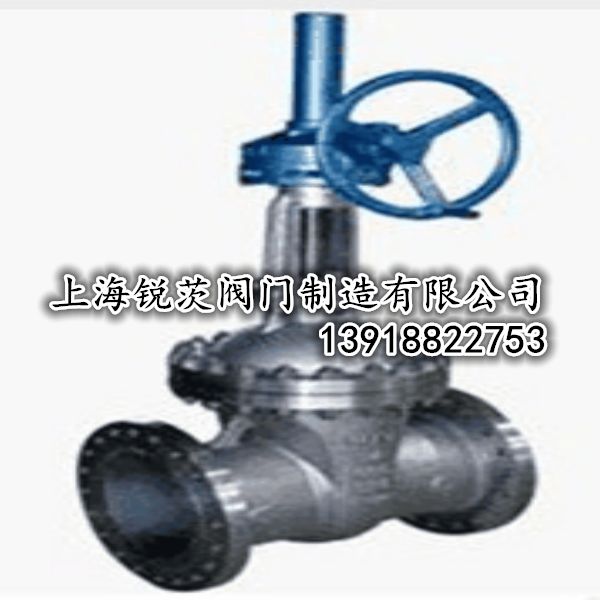

Z741T液動楔式閘閥,手動閘閥材質好

[手動閘閥出廠價

供應閘閥

上海銳茨閘閥材質好]

上海市液動楔式閘閥廠家

采購數量

1 件以上

價格

￥88.00

運費： 上海市奉賢區 | 賣家支付運費

購買數量： 庫存 5000件

在線詢盤聯系廠家：13918822753 021-60640970

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[手動閘閥出廠價供應閘閥上海銳茨閘閥材質好]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（Z741T液動楔式閘閥,手動閘閥材質好）

品牌： 銳茨閥門
型號： Z741T銳茨
連接形式： 法蘭
主體材料： 碳鋼
公稱通徑： 50-200
適用介質： 水
材質： 碳鋼
密封形式： 軟密封型
標準： 國標
外形： 大型
流動方向： 單向
驅動方式： 手動
零部件及配件： 閥體
用途： 閘閥
壓力環境： 高壓
工作溫度： 高溫
類型(通道位置)： 二通式
規格： 閘閥

陶瓷閘閥

【產品用途】

閘閥是指啟閉體(閥板)由閥桿帶動閥座密封面作升降運動的閥門，可接通或截斷流體的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難。閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況，不適用于作為調節或節流使用。陶瓷閘閥，其特征是用陶瓷密封面組件取代普通閘閥的堆焊硬質合金密封面。該組件由陶瓷密封面本體、鎖緊器和密封填料組成。陶瓷密封面本體是用陶瓷材料制成的直角梯形截面的圓環，外側為錐面。鎖緊器呈環狀，其內側加工有一段與閥座及閥瓣相連接的螺紋，和一段與陶瓷密封面本體相配合的錐面。鎖緊器將陶瓷密封面本體及填料壓緊在閥座和閥瓣上。該閥耐磨損、耐腐蝕、耐高溫、易維修、壽命長，適合電力、化工、國防、科研等領域使用。

【產品特點】

1、重量輕：本體采用球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。

2、平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。

3、整體包膠：閘板采用的橡膠進行整體內、外包膠，歐洲的橡膠硫化技術使得硫化后的閘板能夠保證的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。

4、精鑄閥體：閥體采用精密鑄造，的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

【執行標準】

設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

【性能參數】

1、主體：閥體WCB 內襯ZTA

2、閘板、閥瓣材質：耐磨不銹鋼

3、閥桿材質：2Cr13

4、關閉件材質：ZTA

5、閥桿螺母材質：鋁青銅

6、工程陶瓷閘閥的結構特點：

a)閥門采用雙面密封、達到雙面耐磨的效果，內腔沖刷過流處襯有ZTA陶瓷，閥門關閉件的密封由介質壓力差產生的比壓形成密封;

b)排渣型工程陶瓷閥座采用保護唇技術：閥座陶瓷密封環內徑處具有保護唇()結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。

結構圖

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	D0
TCZ41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
TCZ41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640
