DKZ941H、Y真空隔離閘閥,絲口閘閥維護簡單

[絲口閘閥工藝

閘閥

上海銳茨閘閥維護簡單]

上海市絲口閘閥廠家

采購數量

1 件以上

價格

￥88.00

運費： 上海市奉賢區 | 賣家支付運費

購買數量： 庫存 5000件

在線詢盤 聯系廠家：13918822753 021-60640970

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[絲口閘閥工藝閘閥上海銳茨閘閥維護簡單]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（DKZ941H、Y真空隔離閘閥,絲口閘閥維護簡單）

品牌： 銳茨閥門
型號： DKZ941H、Y銳茨
連接形式： 法蘭
主體材料： 碳鋼
公稱通徑： 50-200
適用介質： 水
材質： 碳鋼
密封形式： 軟密封型
標準： 國標
外形： 大型
流動方向： 單向
驅動方式： 手動
零部件及配件： 閥體
用途： 閘閥
壓力環境： 高壓
工作溫度： 高溫
類型(通道位置)： 二通式
規格： 閘閥

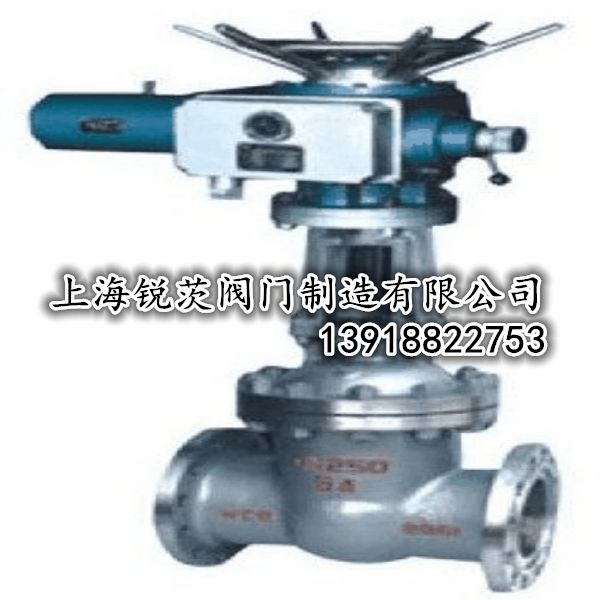

DKZ941H、Y真空隔離閘閥

【產品說明】

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ941H）、鉻鉬鋼（DKZ941Y）的真空閘閥。

真空閘閥的用途

該閥門適用于工作溫度≤425℃（鉻鉬鋼材DKZ941Y型為≤550℃），工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。

真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。國內主要的廠商有上海銳茨閥門廠（集團）有限公司。其公司是機械工業部、化工部、中國化工裝備總公司定點管理生產企業。其產品在業內有一定的勢和技術優勢。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。此閥一般水平安裝。

特點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

5、密封面之間易引起沖蝕和擦傷，維修比較困難。

6、外形尺寸較大，開啟需要一定的空間，開閉時間長。

7、結構較復雜。

8、真空閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為 : 單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

【產品性能參數】

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
DKZ941H-10C	10	1	≤425	水、蒸汽、空氣
DKZ941H-16C	16	1.6
DKZ941H-25	25	2.5
DKZ941H-40	40	4
DKZ941H-63	63	6.3
DKZ941H-100	100	10
DKZ941Y-10I	10	1	≤550
DKZ941Y-16I	16	1.6
DKZ941Y-25I	25	2.5
DKZ941Y-40I	40	4
DKZ941Y-63I	63	6.3
DKZ941Y-100I	100	10

【主要零件材料】

型號	材料
	閥體、閘板、閥蓋	閥桿	密封面	填料
DKZ941H-10C	優質碳鋼	不銹鋼	合金鋼	柔性石墨
DKZ941H-16C
DKZ941H-25
DKZ941H-40
DKZ941H-63
DKZ941H-100
DKZ941Y-10I	鉻鉬鋼	鉻鉬鋼	硬質合金	柔性石墨
DKZ941Y-16I
DKZ941Y-25I
DKZ941Y-40I
DKZ941Y-63I
DKZ941Y-100I

結構圖

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L1	D	D1	D2	b-f	Z-d	H	D0
DKZ41H-10C
50	250	160	125	100	16-3	4-18	398	250
65	270	180	145	120	18-3	4-18	438	250
80	280	195	160	135	18-3	4-18	456	300
100	300	215	180	155	20-3	8-18	514	300
125	325	245	210	185	22-3	8-18	600	350
150	350	280	240	210	24-3	8-23	680	350
200	400	3.35	295	265	26-3	8-23	800	400
250	450	390	350	320	28-3	12-23	840	400
300	500	440	400	368	28-4	12-23	990	450
350	550	500	460	428	30-4	16-23	1135	550
400	600	565	515	482	32-4	16-25	1410	600
DKZ41H-16C
50	250	160	125	100	16-3	4-Φ18	398	250
65	270	180	145	120	18-3	4-Φ18	438	250
80	280	195	160	135	20-3	8-Φ18	456	300
100	300	230	190	160	20-3	8-Φ18	514	300
125	325	270	220	188	22-3	8-Φ18	600	350
150	350	300	250	218	24-3	8-Φ23	680	350
200	400	360	310	278	26-3	12-Φ23	800	400
250	450	425	370	332	30-3	12-Φ25	840	400
300	500	485	430	390	30-4	12-Φ25	990	450
350	550	550	490	448	34-4	16-Φ25	1135	550
400	600	610	550	505	36-4	16-Φ30	1410	600
DKZ41H-25
50	250	160	125	100	20-3	4-Φ18	398	250
65	270	180	145	120	22-3	8-Φ18	438	250
80	280	195	160	135	22-3	8-Φ18	456	300
100	300	230	190	160	24-3	8-Φ23	514	300
125	325	270	220	188	28-3	8-Φ25	600	350
150	350	300	250	218	30-3	8-Φ25	680	350
200	400	360	310	278	34-3	12-Φ25	800	400
250	450	425	370	332	36-3	12-Φ30	840	400
300	500	485	430	390	40-4	16-Φ30	990	550
350	550	550	490	448	44-4	16-Φ34	1135	600
400	600	610	550	505	48-4	16-Φ34	1410	700
