高壓鐵塔傾斜度監測預警系統

一、概述

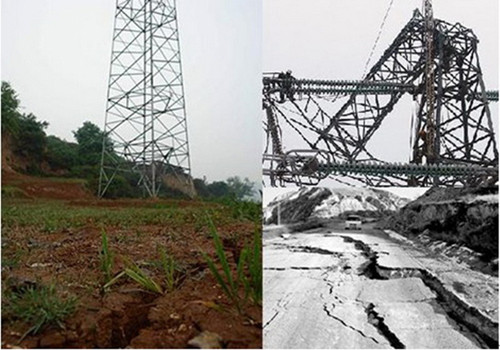

預防輸電線路桿塔傾斜倒塌是電網維護的重要工作，造成桿塔傾斜的原因一般為線路間跨越大，線路受外力影響導致桿塔逐步傾斜，還有礦區、挖沙區等也是造成桿塔傾斜的主要地方。桿塔傾斜倒塌造成的電力事故安全隱患很大，不僅造成停電經濟損失，也威脅人們生命安全。對此，深圳特力康科技有限公司研發出一款“高壓鐵塔傾斜度監測預警系統”，該裝置便于線路運維人員及時了解桿塔情況，也實時對輸電桿塔狀態進行監測，經過數據分析維護人員可做出相應措施，以保障人們生命安全，保障電網穩定運行。

二、工作原理

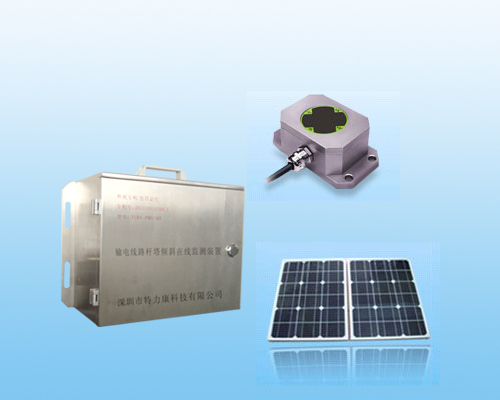

高壓鐵塔傾斜度監測預警系統主要用于礦區線路、采空區線路、沿河線路、大跨越線路等存在潛在桿塔傾斜危害的線路桿塔，由太陽能電池板，傾角傳感器、主機箱、監測中心等部分組成，通過傾角傳感器實時監測輸電桿塔傾斜狀態情況，并通過無線通訊網絡將監測到的數據信息傳至后臺監測中心，使輸電線路運維人員及時了解桿塔情況，為及時處理?xiàng)U塔故障，保障電網的安全運行提供強有力的技術支撐。

三、功能特性

1、高壓鐵塔傾斜度監測預警系統（高壓線塔傾斜度監測系統、電力桿塔傾斜在線監測系統）采用無線3G/GPRS/CDMA網絡傳送傾斜數據給監控中心系統。

2、具有遠程控制采集傾斜數據功能，具有自動分析報警提示值班人員功能。

3、對監測的數據經分析后，以數字列表、曲線和圖表的形式顯示相關參數。

4、通過趨勢分析軟件做出趨勢分析圖，來推斷桿塔傾斜的發展速度與趨勢。

4、采用的太陽能及蓄電池供電方式，可以遠程控制球機電源。

5、監控容量大，可設多級用戶的權限管理。

6、具有高溫、低溫環境下工作，具有自加熱功能。

7、采用三層密封金屬盒，具有良好的抗電磁干繞能力、封閉、防雷、防雨、防塵等功能。

四、技術參數

供電方式:太陽能及高性能聚合物蓄電池；

工作電壓:DC12V；

通信方式:3G/GPRS/CDMA；

數據通道:RS485透明傳輸；

報警通道:1路，常開/常閉；

傾斜探測:1、高抗振>20000g，0.5ms，3次/軸；

         2、高分辨率0.001°；

         3、線路垂直方向角度范圍：-90°~+90°，線路方向角度范圍：-90°~+90°。

后臺入軟件平臺：

1、平臺接入：支持接入省局/市局PMS系統。
  2、瀏覽方式：支持PC客戶端/手機客戶端實時查看桿塔傾斜數據。
  3、遠程管理：支持遠程更新、配置與調試前端裝置參數。

五、結語

“高壓鐵塔傾斜度監測預警系統”為深圳特力康科技有限公司針對性開發，響應現代化智能電網建設的要求，本監控裝置系我司自主研發、生產，嚴格遵循國家電網、南方電網相關《輸電線路狀態監測裝置通用技術規范》，并取得相應型試驗報告，擁有大量在線運行工程案例，為電網穩定運行提供保障。
