輸電線路山火防范及應急系統預防森林大火災害

一、概述

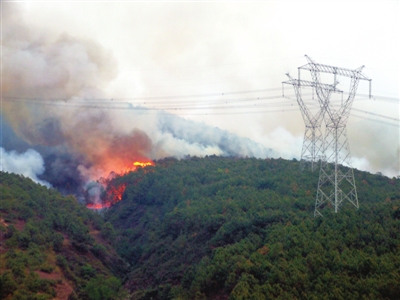

森林火災極易造成供電故障，原因是火災過程火焰的溫度與固體顆粒發生碰撞，從而造成空氣的絕緣性能變差，空氣在被擊穿后輸電導線就會對地面放電，引起輸電線路閃絡、跳閘。線路跨越大，對于山火的預防巡線難度可想而知，發生火情點時往往不能及時發現撲滅，易造成火災蔓延及經濟損失。對此，深圳特力康科技有限公司研發出一款“輸電線路山火防范及應急系統”，該裝置能在出現火情點時，及時把信息傳送到后端監控中心，維護人員及時對采取措施進行撲滅或者其他的處理，避免不必要的損失。

二、工作原理

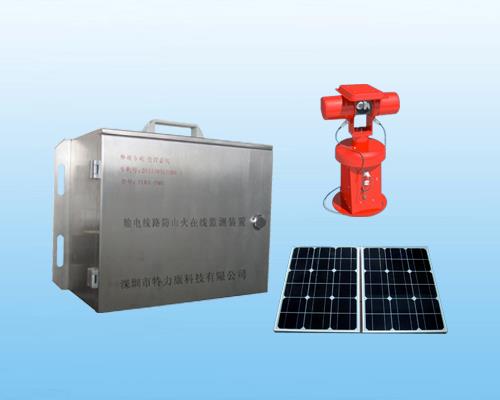

輸電線路山火防范及應急系統采用的紅外熱釋探測技術，安裝在重點防火的區域后可自動掃描捕捉電網周圍環境的熱源點，當檢測到可疑熱源點的時候?qū)z測到的數據通過3G/4G無線網絡傳輸?shù)胶笈_服務器，并及時發出報警信息。工作運維人員可以通常監控中心后臺PC或者手機APP實時進行查看處理。供輸電線路防山火事故及后續處理提供保障。

三、功能特性

1、具有強大的森林防火視頻平臺，實時準確監控森林現場火情，具備方位和位置信息回傳功能；屏幕菜單可以顯示并手動設置設備的各種參數。

2、具有自動、復位動作動能；設備具有透霧和夜視監控功能；具備大鏡頭焦距微調功能，方便鏡頭在長焦?fàn)顟B(tài)下焦距的控制和調整。

3、采用彩色/黑白轉換攝像機，具備紅外濾光片，可實現超視距效果；具有具備內置圖像“防抖動”功能，提升在高風速環境中的監控效果。

4、具備自動水平掃描、自動巡航、削蘋果皮、360°螺旋掃描、夜間模式掃描等多種掃描模式。

5、具有防盜報警功能，對靠近和攀爬鐵塔的無關人員進行實時監測，發出報警信號并通過語音警告。

6、具有良好的抗震、抗沖擊、防塵、防雨和抗高寒等特性，專為野外架設和高寒環境設計。

四、技術參數

1、工作環境：

工作溫度：－40℃～＋85℃
相對濕度：5％RH～100％RH
大氣壓力：550hPa～1060hPa

2、紅外熱釋重疊探測單元：

a）擴散角：15度
b）擴散角誤差：1度
c）溫度靈敏度（NETD）：根據季節的環境溫度自動設置熱點。
d）探測器：紅外熱釋重疊測溫傳感器。
e）探測半徑：3km。
f）探測面積：＞3m2著火面積。
g）工作時間：可遠程設置或定時巡航或全天候24h工作。
h）完成一次探測時間：≤2分鐘。

3、圖像/視頻監測單元

a）成像器件：彩色&黑白雙CCD成像器件。
b）像素：≥1920 (H)×1280(V)。
c）蕞低照度：≤0.0001Lux（黑白）；0.01Lux（彩色）。
d）聚焦方式：自動聚焦。
E） 光圈控制：自動光圈。

4、云臺：

a）旋轉范圍：水平0～360°，垂直＋60～－60°。
b）旋轉速度：水平0.1°/s～5°/s，垂直0.1°/s～5°/s。
c）預置位數量：≥128。
d）預置位精度誤差：≤0.1°。
e）云臺的安裝精度：水平度≤0.25°，方位定標誤差≤0.25°。

五、結語

深圳市特力康科技有限公司結合紅外熱成像技術（將物體發出的不可見紅外熱輻射能量轉變?yōu)榭梢姷囊曨l圖像）、無線通信技術、微氣象監測技術、低功耗云臺以及計算機網絡等技術研制的“輸電線路山火防范及應急系統”，具有全天候不間斷實時監控的功能，霧天、大風天氣均不受影響，并可自動掃描，自動定位火點，自動報警的功能。該系統投入應用后，可在時間監測到火情并及時上報處理，為保障輸電線路的安全運行提供保障。
