手動式檔案密集架 鑄鐵式手動式檔案密集架

鑄鐵式手動式檔案密集架

組成

　　密集柜主要由軌道、底座、立柱(板式)、擱板、掛板、側靠板、背靠板、頂板、防塵板、護板、門板、傳動機構、防傾倒、防震、防塵、防鼠、制動、緩沖、目錄卡及傳動裝置、密封裝置組 成：

(1)軌道包括地軌和導軌。

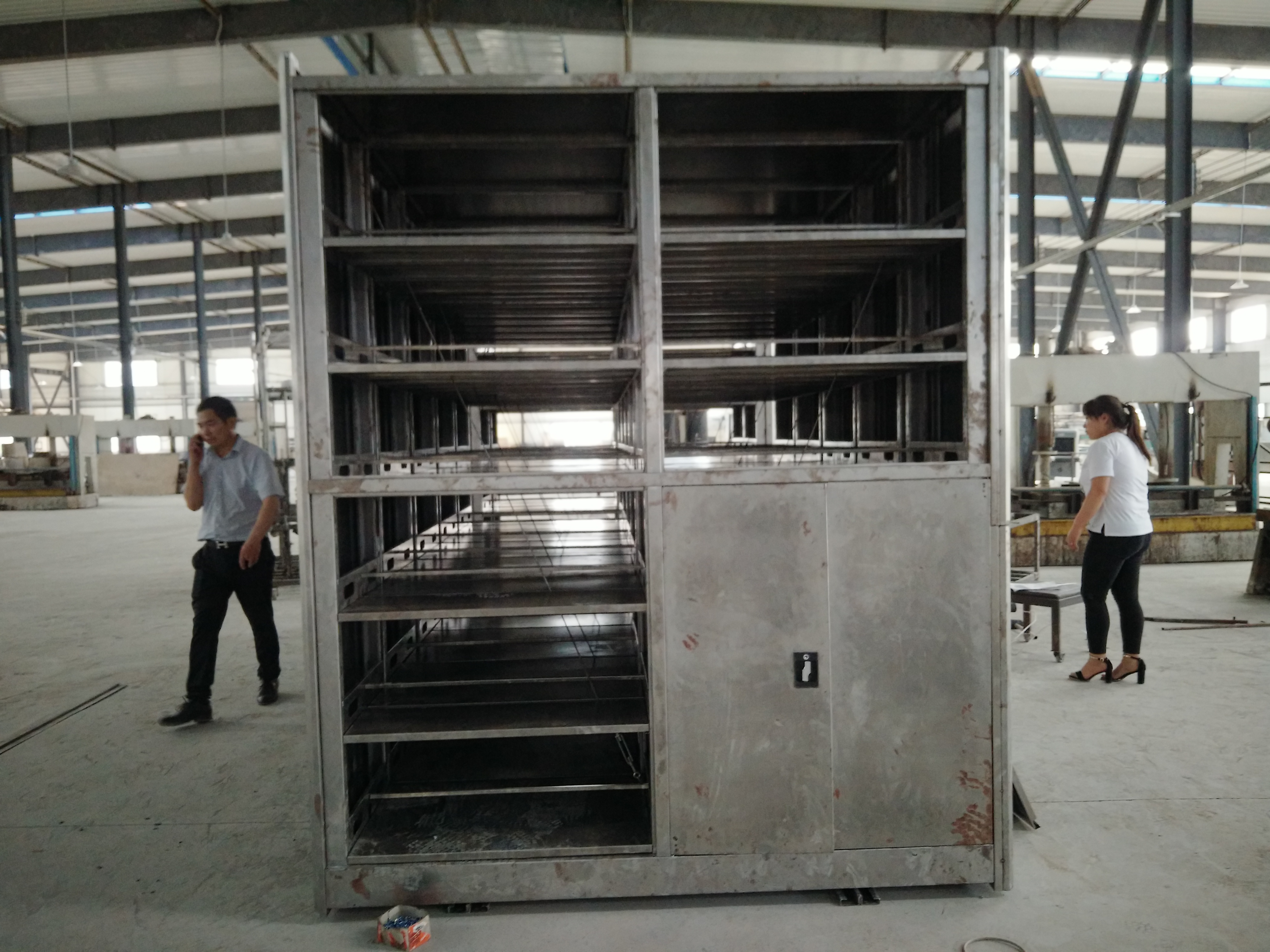

(2)架體包括立柱、掛板、擱板、分隔棒、防塵板。

　　立柱：支撐整個架體的豎立柱子;

　　掛板：放在擱板與擱板之間，起支撐固定作用;

　　擱板：存放檔案資料的平面板;

　　分隔棒：用于分隔雙面存放的資料中間，防止混亂;

　　防塵板：放在架體的頂部，主要用來防塵。

(3)傳動裝置包括：鏈條、齒輪、手盤、軸承、滾輪、鎖定。

　　主軸和軸承的直徑為φ20mm，45#鋼五廠優質錳鋼材料GB3882-87，Z390504帶座外球面軸承，短軸管套連接傳動，具有可靠的中心直線度，架體移動平穩、輕便、自然。

(4)底盤：主要用于支撐架體的底座。

(5)密封裝置：防止密集柜合架時因為撞擊產生損傷，同時還可以降低架體開合時撞擊所產生的噪音，起到防撞、防塵、防潮、防噪音、防鼠的作用。

(6)面板：包括內側板、外側板、和門板。

(7)頂板：密集柜架體的頂部，每倉柜頂部配加防塵裝置可防止灰塵落入柜內柜頂及底框的防倒裝置:每組活動單面柜頂都配置防倒裝置。

(8)目錄卡：設在柜體的側板上，用于放置檔案分類信息卡片。

(9)防倒裝置：安置在導軌上面，用來穩固密集柜，防止密集柜傾倒。

密集柜采用優質冷軋鋼板模壓成型，密集柜表面經除油、去銹、磷化等十道工序前處理。國際流行色亞光靜電噴粉密集柜，是經高溫塑化而成，防銹蝕性能。密集柜架體外觀設計精美，線條流暢，使庫房整潔美觀，操作輕便靈活，運行平穩。密集柜采用組合裝配式設計，搬遷和拆裝均不受損。每列架體設有安全限位及防傾倒裝置密集柜，以保障通道內人員安全。密集柜邊架裝有鎖具，用于整體鎖閉。密集柜架體之間的接觸面均有緩沖和磁密封膠條。頂部有防塵板，底部有防鼠裝置。具有良好的防塵、防鼠、防潮和防火功能。傳動機構采用精密軸承，傳動靈活平穩。層板層距根據需要可自由調整。

　　工作原理

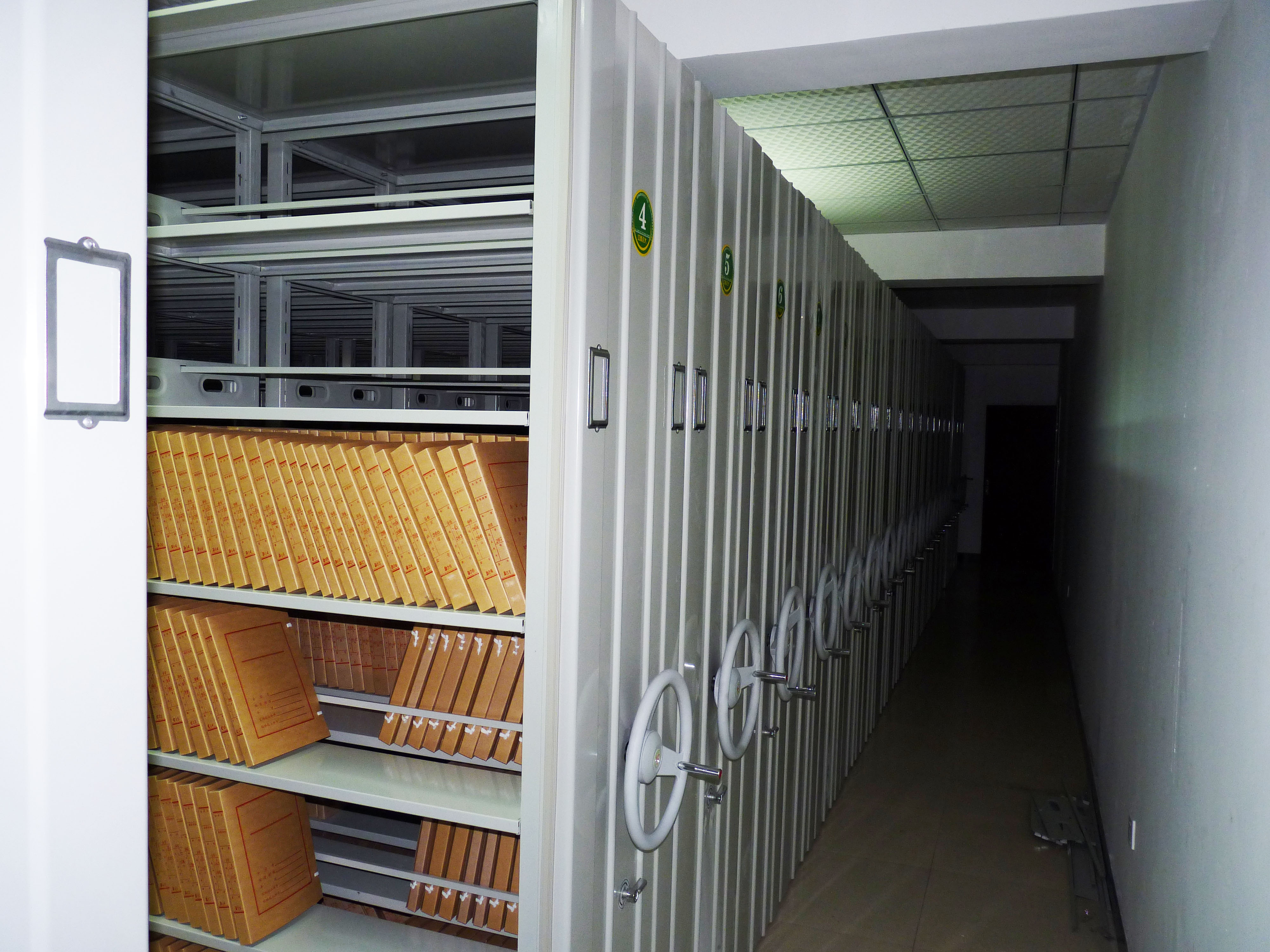

1、密集柜的移動：密集柜可單列或多列一起在導軌上行走，每列具有手剎制動裝置(自鎖柄)。自鎖柄在OFF位置時，架體不能移動，在ON位置時，架體可移動，每列架體的側面板上有標簽框，移動列底務上有防倒裝置，每個組合箱體的前后各一列裝有總鎖，用于整體的鎖 閉，起到保密作用，導軌的端部安裝限位裝置。

2、檔案資料的存取 :順時針或逆時針方向搖動手柄，活動架將在軌道上平穩行走，檔相鄰二架體距離移至一定位置時(有足夠 位置存取資料)，順時針轉動兩列架體的自鎖柄至OFF位置，此時再搖動手柄，二架體不能再移動，然后進入架體間存取資料(如轉動自鎖柄時不能鎖定架 體，可稍稍轉動手輪至能拉動自鎖柄，不能強行鎖定，以免給自鎖柄扳斷或損壞自鎖裝置)。

3、密集柜的鎖定：逆時針方向轉動自鎖柄到ON位置，架體自鎖被解除。搖動手柄架體可行走。當所有架體與固定列緊靠 在一起不能再移動時，轉動邊列的自鎖柄使邊列自鎖，然后順時針方向轉動總鎖，則將所有密集柜鎖 定。

4、層高的調整：密集柜每層按標準高度配置。當需調整層高時先取下層板，將層板二側支承板往上移，使之與立柱脫鉤，再向上或向下移至所需高度，插入立柱孔中與立柱掛上，然后放上層板即可。
