日本PROTEC絲網張力計 日本PROTEC張力計STG-75D STG-75NA 張力測量儀

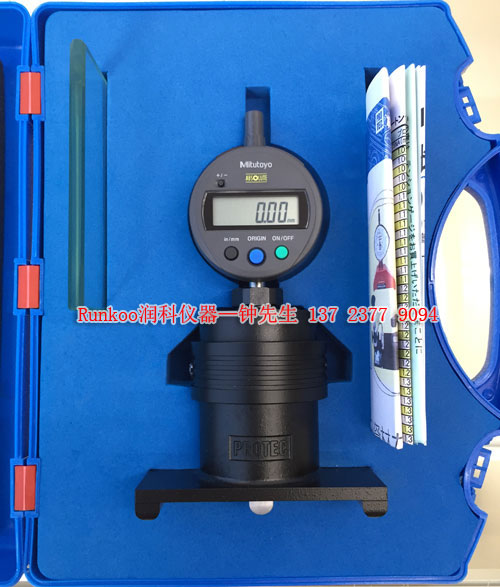

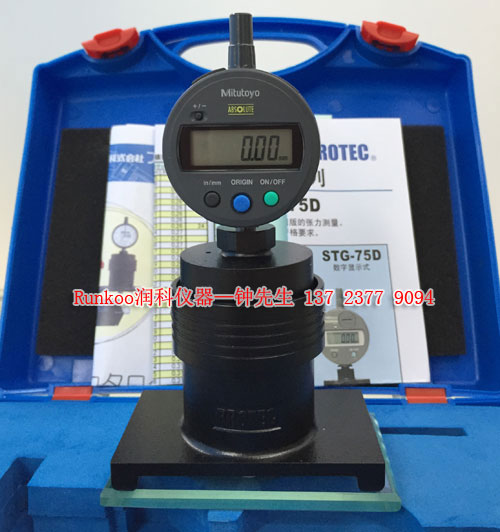

STG-75D絲網張力計

型號：STG-75D

日本PROTEC STG-75M/STG-75D張力計/網版張力計簡介

張力管理是精密網版印刷制程中很重要的一環,張力值的設定隨著印刷諸多條件的互異而改變. 因此,網框的尺寸,網(鋼)版的材質,網孔及印刷時的印壓,油墨的黏度, 網(鋼)版與印刷物的間隙,模型(PATTERN)的形狀等均有著密切的關聯
網版印刷技術進步的同時,需求也相對擴大.在不斷追求高精準度,高密度的網版印刷作業過程中,找出于各種條件下最相符的正確張力值(經驗值),遂成為數據組織化中重要的步驟.

日本PROTEC STG-75M/STG-75D張力計/網版張力計量測原理

在網(鋼)版上頭施予一定的重量,因之而產生的微小位移量(刻度),透過儀器(模擬式或數字式)將位移量進行擴大檢測,讀取測定值.
此系列之產品,針對于網版(SCREEN)張力的強弱或不均等情況,而研發出mm及N/cm兩種量測模式可供選擇.

日本PROTEC STG-75M/STG-75D張力計/網版張力計產品特點：

希望更能簡便地測量從電子零件用小型版到印染用網版，該儀器就是滿足了這些需要的通用張力計。變位量的測量域廣泛：0.01~0.03mm。不被網版尺寸所影響，廣泛使用在大小型網版的力測量。

日本STG-75M鋼網張力計 STG-75D數顯絲網張力計

產品詳細描述：
作為制版照張力的目標值測定、日本PROTEC采用了比當今的發條式（以前是牛頓計量儀），根據加重下降式的手法，更易維持精度。
最近在ISO的數據管理上，通過牛頓單位的張力的測量也可以獲得
為了滿足特殊要求，一個指針在標示的外側尺上有毫米刻度標尺，內側配有牛頓刻度標尺，可以同時讀取各自的數值。
在維持毫米讀取的精度的同時，還敬請體會能把握管理方面的牛頓單位的便利性。

產品特性區分：
1.NA型(STG-75M,STG-80NA)是指針型，
2.D型(STG-75D,STG-80D)是數字顯示型。
3.75型(STG-75M,STG-75D)體型較重，所以更有感度，有精度。
4.80型(STG-80NA,STG-80D)體型較輕。
聚脂網版和不銹鋼網版都可以使用,我們最推薦75D型。

日本PROTEC 網版高精度張力計重量:
STG-75M   1272g
STG-75D   1280g
STG-80NA  442g
STG-80D   450g

張力計測量范圍的說明:
指針型STG-75M的刻度表盤上的推薦測量范圍是0～3mm，17～40N。
指針型STG-80NA的刻度表盤上的推薦測量范圍是0～3mm，7～50N。
數字顯示型STG-75D的推薦測量范圍是0～10mm。
數字顯示型STG-80D的推薦測量范圍是0～4mm。
關于指針型測量范圍，在刻度盤上0～3mm,
不過實際沖程75NA是約10mm、80NA是約4mm。

數字顯示型，沖程就等于測量范圍。
測量范圍，75D是0～約10mm、80D是0～約4mm。
指針型的3mm以上的測量，也可以在刻度盤上自己標上刻度來測量。
