DVS-21全數字化擴音對講系統

1、概述

DVS-21系統為德國波通通訊有限公司提供的一整套具有自主的全數字化有線對講擴音報警通訊系統，德國波通提供涵蓋研發、設計、生產、制造、并提供售后服務等一系列服務。

DVS-21系統內所有組件，包括：中央交換機、話站、揚聲器、各類型接口等均為德國波通公司獨自研發、設計、生產、制造。產品符合國際電工委員會以及相關機構對于防爆、防雨、防塵等一系列規范并取得相應認證。

DVS-21系統特點為其環境適應性以及系統穩定性，特別適用于系統容量超過100門以上的中上規模系統應用，以及跨系統互聯。目前得到成功應用的案例為69套主機通過各種拓?fù)浣Y(jié)構錯綜復雜的進行互聯互通。

2、系統特點

德國波通DVS-21全數字系統可在各種惡劣的工業環境下使用，并完全實現免維護。該系統具有如下特點：

   -> 專業重工業通訊系統：DVS-21的所有終端設備，包括對講話站、

揚聲器等均能適應現代重工業生產的所有生產與環境特點：

   -> 抗噪功能：獨有的噪音補償技術，在環境噪音高達115dB的情況下能保持清晰通話。

   -> 優先等級：系統設有100個優先等級，保證了生產指揮、調度的及時暢通。

   -> 多種對講話站：具有適應各種工業現場環境特點的全天候式、防爆式、嵌入式、臺式、BSA綜合管理服務終端等多種話站。

   -> 溫度范圍：

 > 主機工作溫度：-20℃--+45℃

 > 全天候防風雨、防爆話站溫度范圍：-45℃--+70℃（即時溫度+85℃，特殊環境提供-55℃版本）

 > 臺式、嵌入式話站溫度范圍： -20℃--+55℃

 > BSA綜合管理服務終端溫度范圍：-20℃--+50℃

   -> 防潮防水：所有終端設備均采取全封閉設計，室內話站防護等級為IP40（特殊情況可制定IP54防護等級臺式話站）; 室外話站防護等級達到IP65。

   -> 防爆功能：防爆話站可用于油庫等防爆區域，并通過歐洲ATEX防爆標準。

   -> 耐腐蝕：抗酸、堿及各種腐蝕性氣體、液體。

   -> 自診功能：系統有不間斷自檢功能，可隨時檢測出系統主機、話站或線路上的任何問題，使維護人員能迅速查找出故障源。

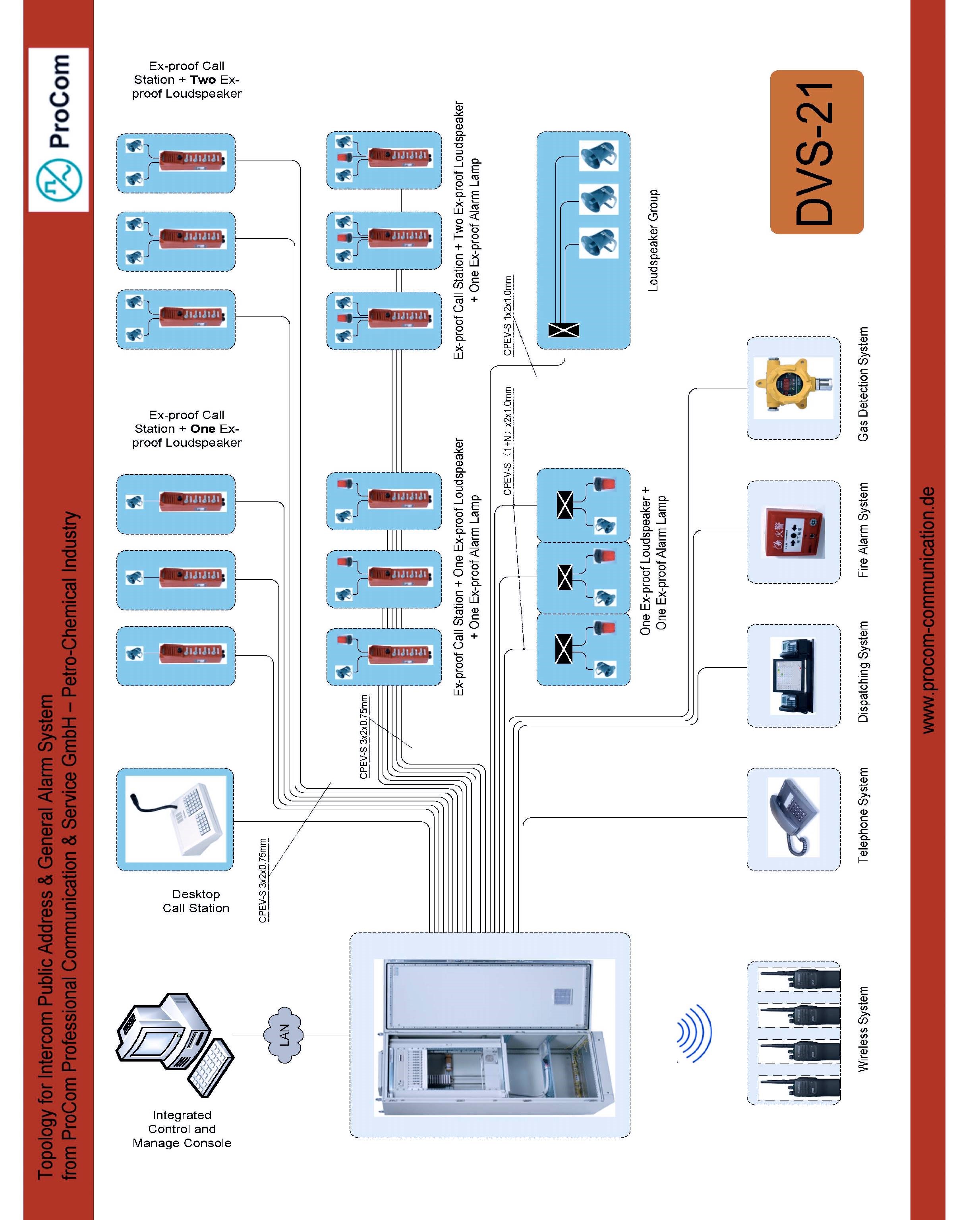

   -> 技術：系統內部交換、傳輸全部采用數字技術，可以防止其它各種設備及現場環境的干擾。每個中央處理器模塊可管理104個數字話站，單機柜可根據需要擴展至400門。星型布線方式使擴展部分話站成為可能并且具有的可靠性。對講話站支持熱拔插。

系統擴展可通過E1/光纖進行PCM連接?？膳渲眉嫒莞鞣N模擬通訊系統的接口。系統全部功能均可方便地通過軟件定義。可根據需要隨時通過軟件對系統內通話關系進行增刪及修改。配置SCE模塊后可進行遠程維護。

   -> 功能齊全：

 > 主機功能：模塊式結構設計，使系統易于擴展。

 -自檢功能：不間斷的線路監控確保了像短路、斷路、連接數據有誤、話站未接通等故障發生時可在中央交換機上顯示出來。

-主機柜前開門，底部進線；機柜內配有溫控排風扇，當機柜內溫度達到值時，排風扇自動開啟。

-主機柜具有防塵，防潮，防電磁干擾功能，尺寸為：2000x800x600 mm。

-不同系統的分機可以通過主機連接后進行通話。

-配報警接口后可與報警系統連接。配USE2接口后可與PABX連接，使系統內用戶與公網電話用戶進行通話。

-可選配感應無線電設備后可使系統內用戶與天車和其它移動用戶之間進行通訊。可選配無線接口可與普通無線對講系統連接。

-可選配增加音頻發生器產生各種報警音和已錄制的語音信號。

-可選配增加語音記錄器對重要崗位進行錄音。

 > 分機功能：

-按鍵直通對講（選呼）功能。

-組呼與全呼功能：可定義16個全呼功能及250組呼分組。

-占線預顯示功能。

-轉接功能：主控制用戶可根據需要對現場無直接通話關系的用戶進行轉接。

-撥號功能：在分機上增加撥號鍵盤后用戶可通過撥三位號呼叫系統內任意用戶。

-免提功能：主控制用戶可定義被叫用戶進行無操作應答。

-呼叫存儲功能：被呼叫而未應答的分機上能夠顯示主呼用戶。

-報警功能： 被定義此功能的用戶可通過按鍵發出錄制好的音調、語音報警信號。

   -> 工作穩定：

   主機通過星型布線與對講話站連接，保證了在任何情況下（甚至在火災、時），部分電纜、對講站的受損都不影響系統內其它分機正常工作。

同時系統采用LINUX架構設計，以及合理性的設計和德國制造使得DVS-21系統具有級別的穩定性，并因此獲得德國鐵路部門相應機構頒發的系統穩定性認證級別認證H1.

   -> 低電平傳輸：主機輸出的直流48V電壓使最遠距離的話站仍保持足夠的擴音功率并保證安裝安裝、操作、檢修人員安全。

   -> 斷電保護：內置式在線不間斷電源保證在供電故障時通訊暢通無阻。

   -> ：系統通過1質量體系認證，并在生產過程中遵循公司內部質量管理體系,是全公認最穩定的工業通訊系統。

   -> 使用方便：

分機各種呼叫、通話、報警鍵均可采用“一鍵到位”。

根據通訊數量的多少可對話站進行擴展。

設計獨特的機械式按鍵和扳鍵式開關使現場工人操作極為方便。

3、系統功能

-> 內部對講功能Intercom

-> 公共廣播Public Address

-> 緊急報警General Alarm

-> 無線對講系統聯動

-> 程控電話系統聯動

-> 火災報警系統聯動

-> 錄音功能

-> 綜合管理功能

-> 系統監控功能

-> 系統自檢功能

-> 遠程維護功能
