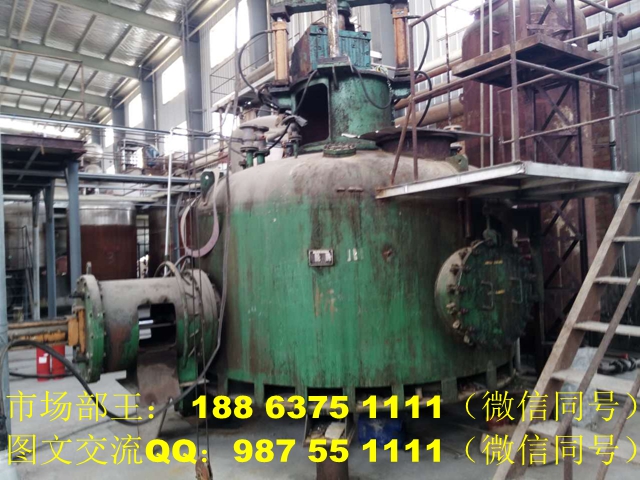

二手笥錐式過濾洗滌干燥機 二手三合一干燥洗滌過濾機

PFD-平板式過濾洗滌干燥多功能機是在一個反應容器內可先后完成攪拌、反應、過濾、洗滌、脫液、干燥等多種工藝的多功能設備，具有簡化流程、提高生產效率、防止物料污染、蒸汽、物料更換方便、機電一體化等優點。同時可使整個產品生產過程的潔凈廠房面積大幅度減少，大大降低客戶的基礎投資費用，廣泛用于化工、生物化工、制藥、食品、礦山、冶金、輕紡、印染等行業，特別適用于潔凈度要求高，小批量多品種的生產場合。
本機的特點是除底部設置快開液壓升降平板式過濾裝置外，在筒體的圓周方向設置了圓筒式過濾裝置，這是全的平板式過濾機都沒有的結構，其過濾面積是同類過濾機的2～3倍，可使同樣大小的設備過濾時間大大縮短。
設備內部有特殊結構的攪拌裝置進行攪拌，該攪拌裝置通過頂部電動機及減速機等驅動裝置驅動，并通過液壓裝置驅動，可使攪拌裝置上下運動，以實現對反應、過濾、洗滌及干燥物料等的不同攪拌和出料需要。中部圓筒體外有夾套進行加熱，底部過濾面下方也可設置加熱裝置進行加熱，以滿足干燥時對物料的加熱要求，必要時還能設置空心軸和空心攪拌裝置同時對物料進行內加熱，大大提高本機對物料的干燥效率。本設備在中部筒體的側向下方設置有特殊結構的液壓自動排料裝置，以便過濾濾餅或干燥好的物料被密閉自動排出。
被過濾物料從設備頂部加入，通過抽真空或加壓的方式把物料壓干。對于要洗滌的物料，可在濾干后加入洗滌液通過攪拌再漿后再濾干，洗滌可進行多次。洗滌濾干后的物料再在夾套、空心軸空心攪拌槳及濾板下通入熱載體對物料進行加熱攪拌干燥，最終干燥好的物料從筒體側面排出。干燥時也可在過濾板底下通入熱空氣或熱氮?dú)獾葘ξ锪线M(jìn)行熱風干燥，大大提高干燥速率。
① 可在一臺機內完成過濾、洗滌、干燥等多種操作，一機多用。
② 密閉操作，特別適合處、的危險產品以及不允許有污染的鮮美食品、生物制品和藥品等。
③ 從進料到產品排出，全部過程在一臺機內完成，使工藝流程大大縮短，設備數量大大減少，從而使廠房和設備及工藝管道、閥門等的投資大大節省。
④ 特殊的攪拌結構，加上液壓升降裝置，既可使攪拌裝置對物料進行充分?jǐn)嚢?，同時又可節省攪拌功率。
⑤ 由于本機設置了底部平板式過濾和圓筒過濾，過濾面積是常規設備的2-3倍，大大縮短過濾時間和提高過濾效率。
⑥ 在洗滌階段，由于本機能反復多次進行自動攪拌再漿洗滌，洗滌方便，洗滌效果好。
⑦ 由于筒體夾套、濾板下方或空心攪拌軸、攪拌漿均能對物料進行加熱干燥，干燥效率高。還可對物料進行熱風干燥，大大縮短干燥時間。
⑧ 由于是全密閉操作，對物料無任何污染，因而加工出的產品質量高，操作環境。
密閉加壓過濾洗滌干燥一體機，對各種物料均有良好的適應性，刮刀機構、筒體組件、氣動裝置、濾盤、機架和相關管路及檢測控制儀器儀表等主要部件組成。
    傳動部件主要由電機、減速機、傳動軸、軸承座、潤滑系統、密封等組成。電機減速機帶動傳動軸及軸上的刮刀機構實現的正、反轉，通過刮刀機構的正、反轉達到卸除濾餅、碾合引起壓力泄露的濾餅裂縫，對需要漿化洗滌的物料，還起攪拌混合的作用。密封保證筒體與傳動軸之間不產生泄露，確保筒體內部壓力。
   提升部件主要由氣缸、導向機構等組成，是保證刮刀上下運動的執行機構。提升部件位置的準確可靠性是至關緊要的，因此，在安裝、調試、操作及維護過程中，必需精心保證調整好的行程開關位置，以保證提升部件準確無誤的運行，以免因?yàn)槠湮恢缅e誤，導致刮刀損壞濾盤及其他嚴重后果！
   洗滌部件實現對筒體內部和濾餅的洗滌。洗滌液從洗滌管入口進入，通過多個洗滌噴嘴，對筒體內部和濾餅實現多次、全方位、連續、均勻的洗滌。
   上筒體由筒體、封頭組件、法蘭等組成。封頭組件包括封頭、呼吸閥、安全閥、壓力表、視鏡、洗滌液入口、進料口、壓縮空氣入口等入口接管。傳動部件、提升部件及洗滌部件等都安裝在上筒體上。
    刮刀機構實現三種功能：（1）卸料：過濾結束后在濾盤上形成濾餅，刮刀機構下降并旋轉，將濾餅刮起且趕到出料閥位排出機外；（2）碾平：在濾餅出現裂縫時，刮刀裝置反向轉動，將裂縫碾平，避免壓力泄露，以保證過濾的正常進行；（3）攪拌混合：對需要再漿化過濾的物料，可起攪拌混合的作用，加速洗滌液與母液的置換，優化洗滌效果。
用手動或自動快開式出料閥。安裝在筒體一側，濾餅從其閥口排出。
    由多層金屬燒結網構成。可分為整體安裝式和分體安裝式。整體安裝式的濾盤是一個整體。分體安裝式的濾盤被分成多塊，每塊小濾盤獨立安裝。根據實際需要可選定其過濾精度和材質。濾盤剛性好、過濾精度準確、可反復沖洗、長期使用。濾盤是整個機器的關鍵部件，其精密性直接關系過濾效果。
    下筒體是安裝濾盤的載體。有法蘭、筒體、封頭、出料閥口、出液口、可移動式支撐架等構成。下筒體可在氣缸的作用下，自動被吊到地面，通過可移動式支撐架能快速、方便的移動，方便對濾盤做清洗。
    機架是整個機器的支撐。機架支腿有地腳螺栓孔位。
    本機的控制通過PLC或電腦進行集中控制，通過壓力控制器、溫度控制器、行程開關、接近開關和料位探測器等進行監控與反饋，從而實現全自動控制。
     MY系列密閉加壓過濾洗滌干燥一體機的工作過程可分為四個過程：
　?。?）進料過濾：在泵的作用下，待分離的物料進入機器內，通過泵的壓力作用，開始初期過濾。進料結束后，通入壓縮氣體，在壓縮空氣的壓力作用下，再次過濾，實現待分離的物料的固液分離。過濾介質可根據不同的產品及物料特性，選用各種規格和不同介質的濾布或不銹鋼多層燒結濾盤，過濾精度可以達到5-10μm，濾盤固定于機器的下筒體上，可清洗可拆換。更換產品品種，只需要更換過濾板即可實現，一臺設備可用于多個產品。形成的濾餅通過特制刮刀機構抹平，濾餅裂縫，使濾餅分布均勻，厚度一致，使固液分離更。
　　 （2）打漿洗滌：通過特制的洗滌機構能將清洗液全方位、均勻的分布于機器內部，可實現機器內部清洗和物料洗滌。通過刮刀機構的攪拌混合作用可逐層將濾餅和洗滌液充分混合，最后形成漿狀懸濁液，濾餅得到充分洗滌。根據物料的具體情況，可選擇多次洗滌。
　　 （3）吹干：充分洗滌結束后，通入壓縮空氣，對濾餅進行吹干。需要干燥的物料，通入蒸汽或熱空氣（氮?dú)猓?，在真空作用下，使物料干燥?br /> 　　 （4）卸料：被吹干的濾餅在刮刀機構的作用下，濾餅被刮起且被趕到側出料閥位，排出機外
