IP防護等級分類 標準

　　IP防水試驗裝置 (IPX1-IPX7全套)

　　IP防水試驗裝置適用于外部照明和信號裝置及汽車燈具外殼防護

　　防護裝置、模擬真實工況

　　滴水試驗裝置……(可滿足IPX1、IPX2的試驗)

　　擺管淋雨試驗裝置…… (可滿足IPX3、IPX4的試驗)

　　手持式灑水試驗裝置……(屬IPX3與IPX4的輔助品)

　　噴嘴式濺水試驗裝置 ……(可滿足IPX5、IPX6的試驗)

　　浸水試驗裝置 ……(可滿足IPX7的試驗)

　　設計獨特、制作精良、品質如金

　　旋轉工作臺：臺面為鋁合金材質(耐腐蝕)

　　有接觸水的部份均為不銹鋼或銅質材料

　　采用進口臺灣信捷可編程電腦集成控制器(IPX1、2)

　　采用“臺灣威倫”5.7寸彩色觸摸屏及“德國”PLC模塊控制(IPX3、4)

　　以下是詳細信息，如果您對擺管淋雨試驗裝置的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取擺管淋雨試驗裝置的信息。

　　擺管淋雨試驗裝置又稱"IP防護等級",主要適用于外部照明和信號裝置及汽車燈具外殼防護.

　　LRHS-IPX1、LRHS-IPX2滴水試驗裝置

　　LRHS-IPX3、LRHS-IPX4防水試驗設備

　　LRHS-IPX5、LRHS-IPX6沖水試驗裝置

　　LRHS-IPX7、LRHS-IPX8浸水試驗裝置

　　IPX1、IPX2滴水試驗裝置:

　　技術參數

　　噴水孔徑：0.4 ㎜

　　滴水槽高度可調范圍：200～2000㎜

　　降雨量：3～5㎜/min

　　滴水面積：800mm×1000mm

　　滴水箱高度：300mm

　　樣品臺尺寸：500×400㎜并附T型固定槽

　　樣品臺角度： 15～45度可調(以垂直方向為基礎)(IPX2試驗)

　　樣品臺轉速：1r/min (IPX1試驗)

　　擺管淋雨試驗

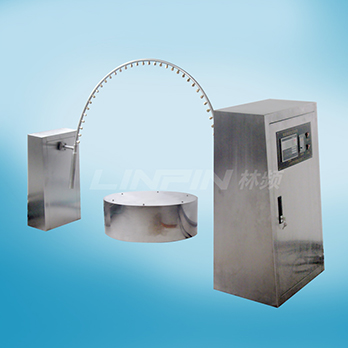

　　IPX3、IPX4防水試驗設備:

　　技術參數

　　擺管噴水孔徑：?0.4mm

　　擺管擺角幅度: ±45°、60°、135°、150°

　　擺管噴水角度: ±60°、±180°

　　擺管半徑：R600mm

　　擺管速度：無級調速

　　淋雨水壓：80～100KPa(可調節)

　　水流量: 10±5%/min(可調節)

　　試驗臺尺寸：?600mm

　　試驗臺轉速：1r/min

　　噴淋用水：潔凈的軟質自來水

　　IPX5、IPX6沖水試驗裝置:

　　技術規格

　　噴水口徑：0.5 ㎜

　　噴水水壓：30～100kpa

　　噴孔數量：121個

　　灑水口： 100㎜

　　噴水角度：0～45度可調

　　IPX7、IPX8浸水試驗裝置:

　　技術規格

　　被試外殼按生產廠規定的安裝狀態全部浸入水中，并滿足下列條件;

　　高度小于850mm的外殼的點，應低于水面1000mm;

　　高度等于或大于850mm的外殼點，應低于水面150mm;

　　浸水試驗持續時間30min;

　　本試驗水箱采用1.2mm厚的全不銹鋼板經氬弧焊接而成。

　　本全套外殼防護均按《GB4208-93外殼防護等級IP代碼》技術要求IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7設計制造。

　　安裝場地：

　　地面平整，通風良好

　　設備周圍無強烈振動

　　設備周圍無強電磁場影響

　　設備周圍無易燃、易爆、腐蝕性物質和粉塵

　　擺管淋雨試驗安裝要求

　　設備周圍留有適當?shù)氖褂眉熬S護空間，如圖所示：

　　A：不小于60cm

　　B：不小于60cm

　　C： 不小于120cm

　　(注：(設備傾斜角度不能超過15℃))

　　環境條件：

　　溫度：5℃～+28℃(24小時內平均溫度≤28℃)

　　相對濕度：≤85%RH

　　氣壓：86kPa～106kPa

　　供電條件 三相四線+保護地線，電壓范圍：AC(380±38)V

　　頻率允許波動范圍：(50±0.5)Hz

　　保護地線接地電阻小于4Ω

　　要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用
