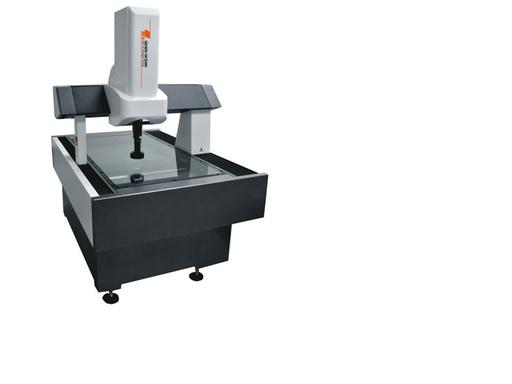

國產影像測量儀光學影像坐標測量儀CNC-1218 大行程影像儀>>>測量軟件介紹：附詳細軟件介紹！

WM-ME 3D測量軟件主要功能如下:

 (1) 元素測量：
    能測量12種元素（點、直線、圓、圓弧、橢圓、矩形、槽形、○形環、距離、角度、開云線,閉云線）。
特點：
測量方法多樣（自動判別測量、采點測量﹐對比測量、公差對比測量。預置元素），可以滿足用戶不同需求，大大提高使用的方便性和測量精度。
單點采集方法有多種﹕可鼠標采點,十字線尋邊采點,放大采點。
能測量閉合云線的周長，面積及重心，使用三次插值算法，為目前最準測量云線的方法。
 可以進行框選測量多圓，快速，準確的一次測量多個圓。
 測量的數據可以保存為DXF檔，或.BMP圖片，及用戶程序格式。
(2)  宏測量功能
     宏測量功能就是，將一些測量，構造命令關聯到一個按鈕上。點擊按鈕，即開始執行宏測量功能，宏測量功能會自動完成構造動作，減少用戶操作鼠標次數，提高工作效率。
要注意的是：宏測量不同于用戶程序功能，宏測量不會記錄光源，座標位置等測量狀態。運行宏測量功能時，也不會移動工作臺，打光等。軟件提供了16組宏測量功能，用戶可以自己編輯宏測量功能按鈕的圖標。

(3)  自動捕捉測量
      點擊，然后用鼠標圓圈去套住工件的邊緣，即可自動尋邊得到線，圓或者弧.如下圖,會自動框住圓.
(4) 元素構造：
     元素構造功能強大。MEGA 2D元素構造提供10種構造法（【平移】、【旋轉】、【提取】、【組合】、【平行】、【垂直】、【鏡像】、【對稱】、【相交】、【相切】）構造幾何元素。MEGA 2D元素構造使得用戶輕松應付一些難以測量的元素，從而提高工作效率。
 (5) 自動對焦功能
      提供精準對焦和快速對焦功能,可以通過對焦測量高度值，或通過自動對焦得到當前的點座標。
(6) 輔助調光
     調光指示器,會指示用戶什么時候光強﹐避免了因打光所帶來的測量誤差﹐提高了測量精度和測量效率。

(7) 圖形功能：
    有完善的圖形處理和顯示功能（縮放、平移、視窗顯示、局部放大、全屏顯示），使測量結果變得更加形象、直觀，便于用戶操作。滾動鼠標中鍵，放大縮小圖形，按住中鍵不放移動鼠標，則移動圖形。
(8) 標注功能：
     能直接在繪圖區及影像區的元素圖形上標注角度、距離、X方向距離、Y方向距離、圓（?。┌霃?、圓（弧）直徑、弧長。使用戶一目了然。
     影像窗口與畫圖窗口可以同步顯示測量的元素和標注?？梢噪[藏影像窗口的繪制的圖形，可以同步，選擇影像窗口和2D圖形窗口的圖形元素。下圖為標注兩圓的X方向與Y方向距離，及圓的半徑
(9) 公差
     完善的尺寸公差計算能力?？稍O置默認的公差帶符合的形位公差計算能力，能計算形狀公差，真直度，圓、弧的真圓度。位置公差計算包含位置度、平行度、垂直度、傾斜度及同心度﹐對稱度。超差能自動報警，并以紅色警示。

(10) DXF檔導入導入編程
     導入DXF檔后，軟件會提示用戶一步一步操作，當建立好工件座標系后，則DXF檔導入產生用戶程式完成。軟件會自動產生名元素的名義值。當運行用戶程式時，將產生DXF檔與影像貼圖對比。
(11) 報表功能
       測量數據可以導出到Excel、Word,AutoCAD,TXT中。
       運行用戶程序時，可將數據按行或列方式導入到Excel中。
       導入到報表中時，可選擇是否導出圖形和位圖。
(12)在線SPC功能Online SPC functions
      MEGA 2D提供獨立的,專業的SPC軟件﹐進行測量數據的后續處理測量軟件與SPC軟件無縫連接﹐測量軟件完成測量后,自動將數據導入到SPC數據庫﹐不需要人工再輸入﹐所有的管制界限的設置全部在測量軟件中完成﹐SPC軟件無需再設置﹐從而大大提率。           SPC提供制程用和分析用管制圖。提供的管制圖有：平均數全距管制圖，平均數標準差管制圖，中位數全距管制圖，個別值與移動平均值管制圖，直方圖，cpk推移圖，規格標準差管制圖，制程標準差管制圖，標準差比較圖，制程建議分析圖等。對生成的圖形可以利用八大判定規則進行判定。其圖表及數據可打印及導入到Excel中。
(13) 幫助系統
       WM-ME2D提供完備的幫助系統。幫助不熟悉軟件的用戶﹐快速掌握軟件的使用。
