一、概述

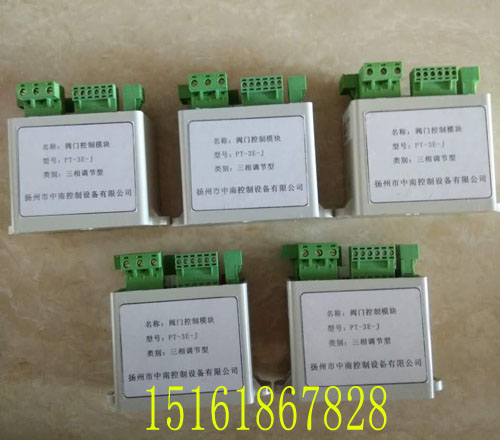

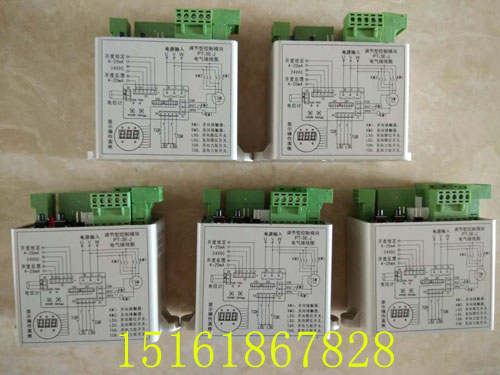

PT-3E-J型三相調節型模塊，接收來自DCS等系統或PLC等控制器的DC4~20mA標準電流點好，控制電動執行器完成對閥門開啟程度的比例調節。該產品集相序自動調整、比例調節、隔離放大、閥位變送、功率驅動等諸多功能與一體，具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、丟信保護、溫度保護等完善的保護功能。還可加配現場按鈕板，實現現場操作并提供多種報警輸出：加配液晶顯示屏，直觀地顯示閥位開度：加配紅外遙控器，實現較高防護等級的現場操作。

該產品具有抗干擾能力強、性能可靠、抗震、防潮、體積小、接線簡單。調試方便等優點?，F(xiàn)已廣泛應用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SR、2SA、802、903、3410、3610等系列電動執行器產品上。

二、主要技術參數和性能特點

1、  電源電壓：380V±10%，50HZ±5%（特殊要求可在訂貨時提出）。

2、  電源接線方式：三相三線制、三相四線制。

3、  可自動識別、調整三相電源的相序，而正確執行對閥門的開、關控制。

4、  具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、丟信保護、溫度保護等完善的保護功能。

5、  可加配：現場按鈕板、閥位液晶顯示屏、紅外遙控等功能。

6、  提供兩組輸出干觸點：一組綜合報警（斷電、缺相、過力矩、丟信），一組遠程/現場狀態指示。

7、  輸入/輸出信號通道采用光電隔離（可承受2000V浪涌電壓）。

8、  輸入信號：DC4mA~20mA、DC1V-5V、DC0V-10V(可任選其中一種)。

9、  輸出信號：DC4mA~20mA（有源輸出）、DC1V-5V、DC0V-10V(可任選其中一種)。

10、              輸入通道阻抗：150Ω（DC4mA~20mA）、≥500KΩ（DC1V-5V）。

11、              輸出電流負載電阻：≤750Ω。

12、              適配閥位電位器阻值：1KΩ~5KΩ（若配其他阻值的電位器請與我公司聯系）。

13、              輸出閥位電流的調節范圍較大：低端0%~85%，即低端無需調到零位；高端15%~。即當單圈發沒問電位器轉角較小時（0°~45°），或轉角時（0°~270°或0°~330°）之間都可調出DC4mA~20mA。

14、              獨特的反饋電流調節技術只需閥門開、關一次、即可準確調準DC4mA~20mA電流，無需傳統方式反復調節。

15、              通過模塊上的撥碼開關可設置正作用和反作用：正作用時控制電流4mA對應閥門全關、20mA對應閥門全開；反作用時控制電流20mA對應閥門全關，4mA對應閥門全開。

16、              通過模塊上的撥碼開關可設置控制電流信號丟失時的三種工作狀態：保持原位，全開，全關。（注：當控制電流低于2mA時，視為信號丟失）。

17、              可適用于可逆控制，接通持續率50%，每小時接通次數≤1200次。

18、              靈敏度：0.3~20%可調。

19、              工作溫度：-30℃~+70℃（特殊溫度要求請致電聯系）。

20、              環境濕度：≤95%（25℃）。

三、調試

1、  接線與撥碼選擇

（1）       接圖所示完成模塊與執行器的接線。位置電位器的阻值應≥1KΩ（特殊要求：如330OΩ，470Ω，560Ω等需定制）。

（2）       用萬用表檢查模塊與電機的連線，開、關方向的限位開關和力矩開關的連接是否正確。

（3）       將四位的撥碼開關設置好。1、21可設置為正作用或反作用；3、4可設置為丟信號后電動執行器動作的三種狀態。1撥上2撥下是正作用，即輸入4mA時，閥門動作到全關位置；輸入20mA時，閥門動作到全開位置。。1撥下 2撥上是反作用，及輸入4mA時，閥門動作到全開位置，輸入20mA時，閥門動作到全關位置。3撥上4撥下是設置丟信時，閥門動作全關位置，3撥下4撥上是設置丟信時，閥門動作到全開位置，3、4都撥下，是設置丟信后閥門不動作。一般情況下，調試時只需把1撥上即可。

注：撥碼開關1、2不能同時撥到“ON”位置：“丟信”選擇開關3、4也不能同時撥到“ON”位置，否則會損壞模塊！

2、  電機轉向與行程開關、電位器的調整

（1）       先用手輪將電動執行器動作動中間位置，然后接通電源，此時控制方式應處于遠方方式（出廠時已設定為上電遠控優先），且遠方按鍵左側的黃色指示燈點亮。接著按下現場按鍵，切換到現場控制方式，此時現場按鍵右邊的黃色指示燈會點亮。再按開閥按鍵，觀察電動執行器的轉向是否正確，若轉向相反，則按停止鍵，切斷電源后將電機任意兩根線互換一下，再接通電源觀察電機的轉向是否正確。電機轉向確認后，在此后的安裝調試中，無需考慮接入電源相序，電動執行器均可正確動作。

（2）       調好電機的轉向后，把電動執行器的行程調好，再把電動執行器上閥位電位器的小齒輪掛到傳動齒輪上，或旋緊電位器轉軸上齒輪的頂絲使電位器隨著閥門一起轉動。并確保電位器轉動的方向、位置和角度都正確，即把閥門動作到關位，將閥位電位器調到接近零位，但為了防止慣性過沖，應留有一定的余量。若使用單圈電位器，還應保證電動執行器由關位動作到開位，閥位電位器的轉角應大于50°（同類模塊一般要求大于180°）。為了提高電位器的分辨率，應盡量使轉角大一些（注：不能超過電位器轉角度數）。

3、輸出電流的快速調節方法

（1）測量模塊?、?端子間電壓值應隨開閥增大，關閥減小（否則將?、?兩端接線對調），并確保此電壓值在全關時小于0.5V

（2）將執行器動作到關位，調節“低端”電位器，使輸出信號為4mA。

（3）將執行器動作到開位，調節“高端”電位器，使輸出信號為20mA。

（4）將執行器動作到全開和全關位置，查看輸出是否正常，如有誤差，可重復步驟（1）~（3），如還不能達到要求，可進行下面步驟微調。

4、輸出電流的微調方法

（1）將電動執行器動作到全關位置，用萬用表（建議用四位半數字萬用表）測量閥位電位器中心軸頭對地（GND）的電壓，即?端子和?端子之間的電壓。此電壓值應隨著閥門打開而增大；否則，應將?、?兩引線對調重新接入。并確保電動執行器動作到關位時，此電壓值應小于0.5V，否則松開電位器轉軸上齒輪的頂絲，調節電位器使此電壓值在0.1~0.5V之間。

（2）把電動執行器先向開的方向動作一段時間（保證閥位電位器開始轉動，根據行程不同，一般在5-10秒鐘），再動作到全關，調節“低端”電位器，使“cd”兩測試點的電壓小于2mV,再調節“校準”電位器（電位器上沒印字），使輸出電流達到要求的“4mA”；將電動執行器動作到全開，調節“高端”電位器使輸出信號為20mA.上述調節一般只需一次即可完成（“低端”、“校準”、和“高端”電位器均是順時針方向增大，逆時針方向減少）。

注：本產品所采用電位器，均為精密多圈電位器（行程約為25圈）。

（3）       調好20mA后，再將電動執行器動作到全關，檢驗4mA有無變化，如有變化，則檢查以下三點：

①、電動執行器位置電位器轉軸上齒輪的頂絲是否旋緊；

②、動作到全關位置，是否把調零測試點的電壓差調到小于2mV;

③、電動執行器位置電位器是否被卡住或松脫；

④、電位器是否損壞。

排除故障后，重復上述第（2）步操作把輸出4~20mA電流信號調到正常范圍以內。

5、輸入4-20mA電流，進行遠程方式下比例調節

分別輸入4mA、8mA、16mA、20mA等控制信號，此時閥門應分別走到相應位置，并可靠工作不震蕩。為了保證執行器再自動控制中的定位精度，有時須調節靈敏度電位器。逆時針旋轉靈敏度電位器，定位精度高，但可能產生振蕩；順時針旋轉靈敏度電位器，不易產生振蕩，但定位精度較差，調節“靈敏度”電位器可在二者之間取折中。為了可靠工作，一般調節“靈敏度”電位器使其剛好不震蕩后，再順時針調兩圈。出廠時調節為1.5%，一般不需用戶調節。

六、保護功能

1、禁動延時保護

本產品具有禁動延時保護功能，即：電動執行器剛停下來，若立即施加控制信號，執行器將延遲0.6秒后再動作，從而避免或減少了機械部分由于慣性承受的反向作用力。此保護功能同時適用于現場控制方式和遠程控制方式。

2、電子互鎖保護

在一個指令正在執行且保持有效，再施加另一個方向控制指令式（即兩個指令同時存在并有效），此時電動執行器將停下來不動作（并不損壞）。當其中一個指令先撤掉后，電動執行器將執行后撤的指令。此保護功能能同時適用于現場控制方式和遠程控制方式。

3、  瞬時過力矩保護

為了適用DZW、伯納德等系列產品瞬時過力矩控制的要求，本產品精心設計了一套保護功能。例如：當開向過力矩開關瞬間被頂開，閥門將停下不再動作，即使力矩開關瞬間頂開后再閉合，閥門仍不會動作，只有關向（反向）動作一下，即可解除過力矩保護。

4、  閥門卡死的解卡功能

本控制模塊設計了在電機啟動1.3秒以內，不檢測過力矩信號，當1.3秒過后，實時監測過力矩信號。電動執行器每次都將以轉矩啟動，從而克服了閥門卡死的問題。

故障分析及排除
