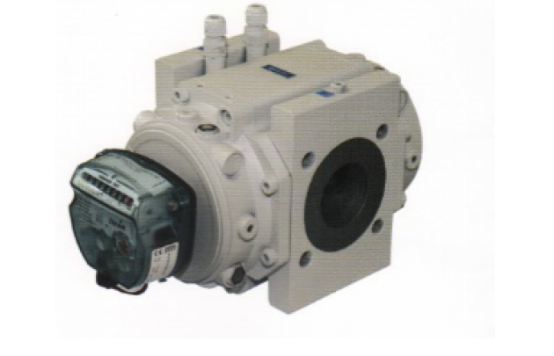

DELTA容積式氣體腰輪流量計

DELTA系列容積式

DELTA系列容積式氣體腰輪流量計是計量氣體通過量容積式專業儀表氣體體積（在測量時的溫度和壓力條件下）由一個顯示器直接顯示 腰輪表的容積式測量原理使它大道理很高的測量水準。高精度、高量程比、高可靠性、長壽命。

應用

* 介質：燃?xì)鈿怏w。

* 工業：燃?xì)夤?yīng)，窯爐制造業，化工產業。

* 應用：氣體流量計量，控制和流量自動調節。

流量計結構

* 計量腔位于表體與兩塊前后端蓋之間

* 計量腔位的兩個8字型腰輪由后端內經過精密加工的調校齒輪進行定位，

以保證腰輪轉子的正確相對應的位置。

* 前后端蓋內儲存有潤滑油，通過齒輪上裝有的甩油裝置潤滑齒輪與軸承。

* 計數器顯示流過流量計的氣體體積，該體積值有腰輪的旋轉次數轉換而來。

工作原理

Delta Rotary Meter氣體腰輪流量計是一種基于容積置換原理的計量氣體體積的流量計。計量腔室中的兩個腰輪轉子被設計成“8”的形狀，把計量腔室分成4個等分，氣體推動轉子每轉一周就排出一定體積的氣體。在使用過程中，每次旋轉，計量腔室被周期性的填充和清空，轉子的轉速與通過的氣體體積成正比關系?；剞D(zhuǎn)體積=4Ve。這種運動以機械方式傳到指示器，根據旋轉次數直接顯示排出的體積。

特點

* 測量范圍廣，可達到1000m?/h

* 量程比大，可達1：200

* 低始動流量

* 低壓力損失

* 工作壓力可達100bar

* 低頻LF輸出為標準配置

* 優化壓差

* 測量結果可靠，可作為貿易結算儀表

* 符合O.I.M.L（國際流量橫法規組織）及E.E.C(歐盟)規范
