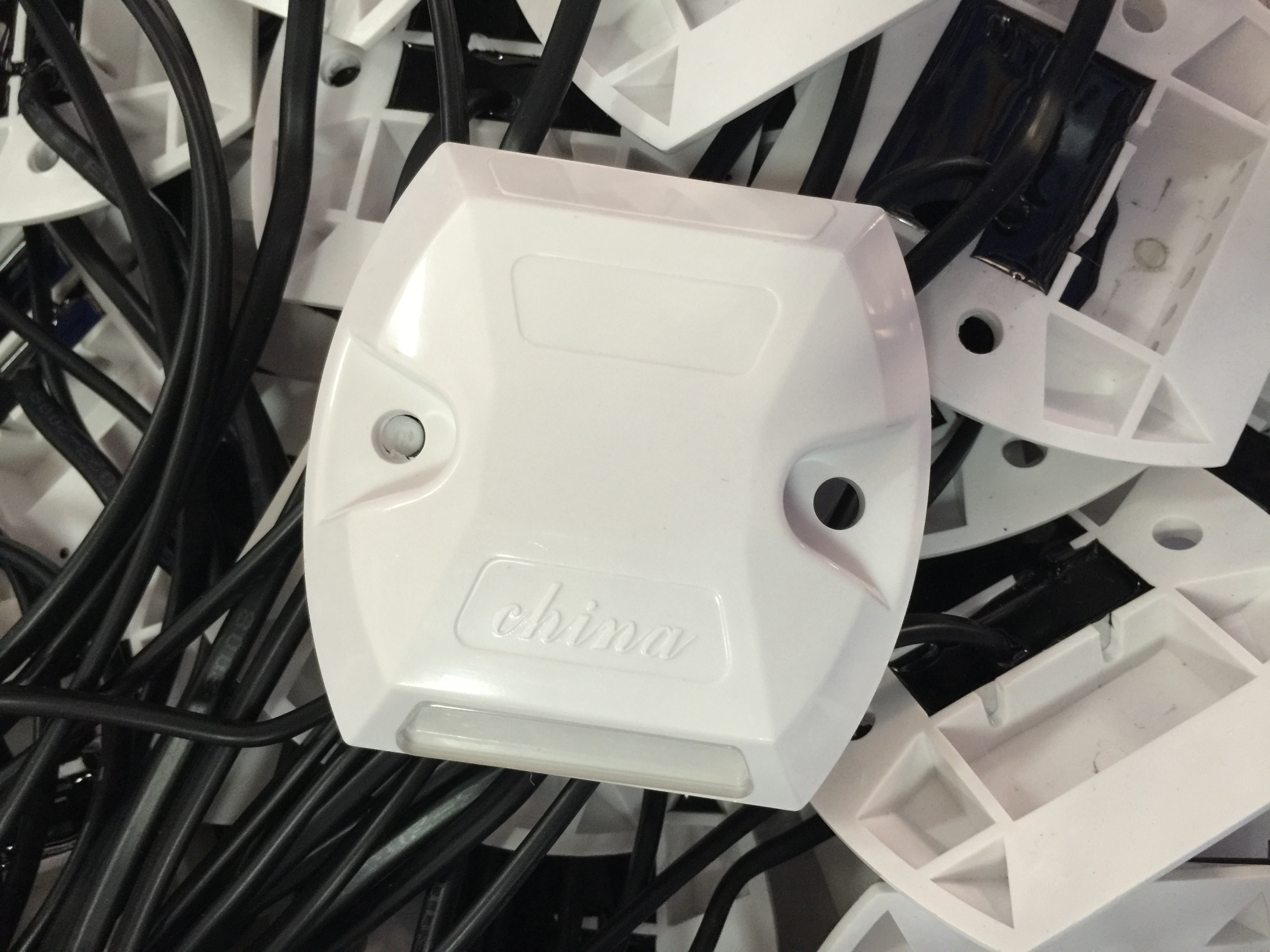

隧道220V雙面發光誘導燈，電源穩定性強散熱好

隧道220V雙面發光誘導燈，電源穩定性強散熱好

隧道LED誘導標

光電隧道誘導標是一種清晰、醒目可調的主動閃爍發光視線誘導標志，連續布設形成發光車道輪廓線，既起到優良明顯的導向警示作用，又能為之增添亮麗的風景線。主要安裝于隧道、引道路肩、環島、安全島、地下停車場出入口的路緣或隧道壁上及路沿側壁上。

誘導標控制器是用來對2組誘導標實現控制，包括閃爍頻率可調、亮度可調、占空比可調、常亮, 關閉，以實現不同的指示誘導效果。
主要性能指標:
(1)輸入電壓:  交流220V, 50Hz。
(2)輸出電壓:  直流24V。(可選：12V/24V,標配24V)
(3)輸出路數:  ZSZM-SDPC-02  為2路輸出。
(4)負載數:   最多可接200只誘導標  (2路輸出，每路輸出最多負載100只誘導標)。
(5)安 全 性:  控制器帶漏電過載保護開關。

(6)動作方式:  閃爍頻率可調、亮度可調、占空比可調、常亮, 關閉。
(7)閃爍頻率:  30~300次/每分鐘(連續可調)。
(8)工作模式:  本地控制/PLC控制(可選：PLC控制/RS232/RS485,PLC控制)
(9)使用溫度:  -30℃~+60℃。
(10)固定方式： 掛壁或平放，控制器一般安裝在隧道配電箱內。
(11)箱體尺寸：270（寬）×320（高）×100（深）
誘導標控制器內部示意圖：
操作說明:
(1)LED誘導標電源線紅色線為正極，接主電纜紅色線；藍色/綠色線為負極，接主電纜黑色線。
(2)LED誘導標主電纜紅色線接控制器“1路燈＋”、黑色主電纜線接控制器“1路燈－”。
(3)AC 220V輸入電源火線接控制器“L”端，零線接控制器“N”端。
(4)使用接地線連接控制器接地柱，做好接地措施。
(5)打開控制器電源開關，控制面板“電源”指示紅燈亮，其中一個工作指示綠燈亮，表示控制器正常工作。
(
