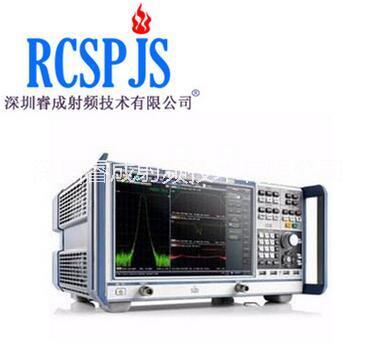

ZVB8網絡分析儀

R&S ZVB矢量網絡分析儀適用于無源器件和有源器件的通用測量，它的頻率范圍有300KHz至8GHz和10 MHz 至20 GHz。R&S ZVB使矢量分析變得更加簡單，特別是對于多端口器件和平衡器件的測量而言。由于它那的測量功能、出色的技術指標、快速的數據采集傳輸能力和強大的遠程控制能力，使得R&S ZVB成為研發和生成的理想設備。 結構緊湊，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm。 嶄新的多端口理念 ◆儀器有2/3/4個端口 ◆多端口處理能力 ◆平衡測試能力 ◆校準單元，頻率高達24 GHz； 突出的指標 ◆每條軌跡曲線20001點 ◆動態范圍優于123 dB ◆功率掃描范圍50 dB 高速 ◆測量時間：<4.5 ms （201點，頻率掃描模式） ◆通道間切換時間：<1 ms ◆設置間切換時間：<10 ms ◆數據傳輸時間：<0.7 ms (201點，通過RSIB) ◆可以同步測量多于一個待測件 現代的用戶界面 ◆基于Windows系統、鼠標操作直觀 ◆熱鍵、軟鍵操作 ◆大量的通道、軌跡數 ◆并行設置管理 ◆操作向?qū)В豪缙胶馄骷y量和校準 ◆集成的嵌入/去嵌功能 連接 ◆兼容傳統的設計工具 ◆軌跡數據在PC和R&S ZVB之間雙向傳輸 ◆通過GPIB和LAN口遠程控制 ◆數字I/O接口 ◆USB連接 特征 1）用于優化產能的功能 R&S ZVB的新平臺采用了基波混頻技術，ZVR系列矢網已經采用了該項技術10年。它的動態范圍為123dB，軌跡噪聲小于0.01dB，測量帶寬的范圍是1 Hz －500 kHz。在測量帶寬為500 kHz時，201點的測量掃描時間小于8ms。 通過分段掃描的方式還可以進一步優化測量時間，分段的數量受限于儀器的內存。每一個頻段內的掃描參數(如頻點間隔、測量帶寬、源電平)都可以獨立設置以適合待測件的測試。
