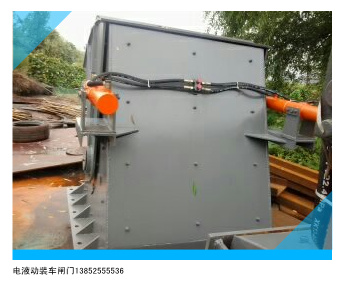

電液動裝車閘門價格 優質電液動裝車閘門 專業電液動裝車閘門廠家

 電液動裝車閘門價格 優質電液動裝車閘門 專業電液動裝車閘門廠家

一、概述：

裝車閘門液壓站廣泛用于冶金、煤礦、電力

等運輸行業。該設備運行平穩，結構緊湊，使用壽命長等特點，深受各用戶的一致好評。

二、技術說明

1、兩缸需同時動作；

2、兩缸可任意控制閘門的開度大小； 3、突然停電時，閥門需自動關閉；

4、液壓回路中的管路使用耐高壓，壽命長的膠管。

三、工作原理

起動電機，此時電機帶動聯軸套及油泵運轉，液壓油經齒輪泵的一端吸進，經另一端流出，轉化為壓力油，經溢流閥及電磁換向閥的P腔和壓力表，由于電磁換向閥機能是G型的，故油液直接流向油箱，系統卸荷，另外起動電機的同時，且3DT得電，通過控制電磁換向閥1DT、2DT，使油缸促、縮，從而揭穿 制閥門開、閉，同時壓力油經單向閥使蓄能器充液，此時蓄能器貯存了滿足釋放油缸的壓力油，當系統突然停電時，3DT失電，蓄能器內壓力油開始釋放，從而使閘門迅速關閉，防止埋車事故的發生，大大提高了生產的安全性。本系統采用PLC控制，同時留有485接口，既可就近操作也可實現遠程控制（附液壓原理圖）。

四、安裝調試：

1、管路的安裝：參照液壓原理圖和集成塊的油口標記，正確連接并合理布置和固定好管路，并對管路進行沖洗，確保管道內清潔。

2、加油：打開空氣濾清器的旋蓋，使用加油過濾器，從加油處加入潔凈的液壓油（系統推薦使用HM46-68＃液壓油），并保證正常運行時的油位須在液位液溫計的三分之二以上。

3、接線：參照液壓站電磁鐵標志和電控接線標志，正確連接好電路，并接好485接口，確保接線正確，接地可靠（本系統的電機電壓為380V，電磁換向閥的電壓為220V）；附電控原理圖。

4、試起動：起動前先點動電機，確認電機的旋向和標志箭頭方向一致后，方可起動電機，然后按下閘門開、關按紐，讓閘門在無負載下工作數個來回（約15秒），以排盡管路中的空氣，使蓄能器內的充油壓力和系統設定壓力一致后（系統設定為7Mpa），然后才能進入預備工作狀態。

5、壓力調整：本系統出廠時壓力已設定。如果由于溢流閥手柄松動或其它原因需要調整壓力時，則須按下閘門關按紐，使閘門在完成關閉。
