我司是專業生產各種型號規格的LED點陣模塊及數碼管廠家，包括全系點陣5x7、5x8、8x8、8*11以及1~6位8字?jǐn)?shù)碼管；共陰、共陽；普亮、高亮；紅、黃、綠、藍、橙、白等各種單色；客戶可來圖來樣訂制生產；主要產品有：
F1.9mm（757、788）
F3.0mm（1088）
F3.75mm（1588）
F4.8mm(1988)
F5.0mm（2057、2058、2088、5188）
 一位數碼管有很多尺寸。
主要有0.28英寸，外形尺寸是7.4*10*6mm，公共腳位有2-5、3-8和梅花腳；
      0.3英寸，外形尺寸是10.06*19*6,mm；公共腳位有2-5、3-8、1-6等等；
      0.39英寸，外形尺寸是10.13*7mm，公共腳位有1-6、3-8
      0.4英寸，外形尺寸：9.8*12.9*7mm，公共腳位有3-14、1-6
      0.5英寸，外形尺寸：12.6*19*8mm，公共腳位有3-8、1-5
      0.52英寸，外形尺寸：12.4*17.5*8.4mm，公共腳位有3-8
      0.56英寸，外形尺寸：12.6*19*8mm，公共腳位有3-8、1-5、
      0.8英寸，外形尺寸：20*27.7*10mm，公共腳位有3-8、3-6等等
      1英寸，外形尺寸：22.4*33*8.5mm，公共腳位有3-8、3-6-14
      1.2英寸，外形尺寸：28.8*40.8*9mm，公共腳位有1-5、3-8、12-5
      1.8英寸，外形尺寸：38*56*11mm，公共腳位有1-5、3-8
      2.3英寸，外形尺寸：47.8*69.7*12mm，公共腳位有1-5、1-8、等
      3英寸，外形尺寸：62.4*90*14mm，公共腳位有1-8、3-8等
      4英寸，外形尺寸：90*122*15mm，公共腳位有1-8、3-8等
      5英寸，外形尺寸：105*140*16.2mm，公共腳位有1-8、3-8
兩位數碼管的尺寸：
      0.36英寸,19.3*14*8mm 公共腳位是1-6  10-5等
      0.28英寸 ,15*10*6mm，公共腳位是9-6
      0.3英寸 ,15.5*15*4mm，公共腳位是10-5
      0.4英寸 ,20.1*16*7mm，公共腳位是10-5
      0.43英寸，23.8*18*6.5mm，公共腳位是10-5
      0.5英寸，25*19*5，公共腳位是10-5
      0.56英寸，25*19*8mm，公共腳位是14-13
     0.52英寸，25*17.5*7mm。公共腳位是14-13
3位

SM320282K-11P 3陰紅0.28寸  長×寬×高-22.8×10.1×6.1mm          11-8-7公共腳 A-10 B-6 C-4 D-2 E-1 F-9 G-5 DP-3
SM320312K-12P 3陰紅0.31寸  長×寬×高-21.1×11×5mm              12-9-8公共腳 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM310361K-11P 3陽紅0.36寸  長×寬×高-22.5×14×7.1mm            11-8-7公共腳 A-10 B-6 C-4 D-2 E-1 F-9 G-5 DP-3
SM320361K-11P 3陰紅0.36寸  長×寬×高-22.5×14×7.1mm            11-8-7公共腳 A-10 B-6 C-4 D-2 E-1 F-9 G-5 DP-3
SM310401K-12P 3陽紅0.4寸   長×寬×高-30.1×16×7mm              12-9-8公共腳 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM320561K-12P 3陰紅0.56寸  長×寬×高-37.7×19×8.1mm            12-9-8公共腳 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM310561K-12P 3陽紅0.56寸  長×寬×高-37.7×19×8.1mm            12-9-8公共腳 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM310801K-12P 3陽紅0.8寸    長×寬×高-59.6×27.8×8.5mm         12-9-8公共腳 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3

4位
SM410281K-12P 4陽紅0.28寸  長×寬×高-32.2×10×6mm               12-9-8-6公共腳  A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM420361K-12P 4陰紅0.36寸  長×寬×高-30.1×14.1×7.3mm         12-9-8-6公共腳  A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM410361K-12P 4陽紅0.36寸  長×寬×高-30.1×14.1×7.3mm         12-9-8-6公共腳  A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM410401K-12P 4陽紅0.4寸    長×寬×高-40.5×16×7mm               12-9-8-6公共腳  A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3

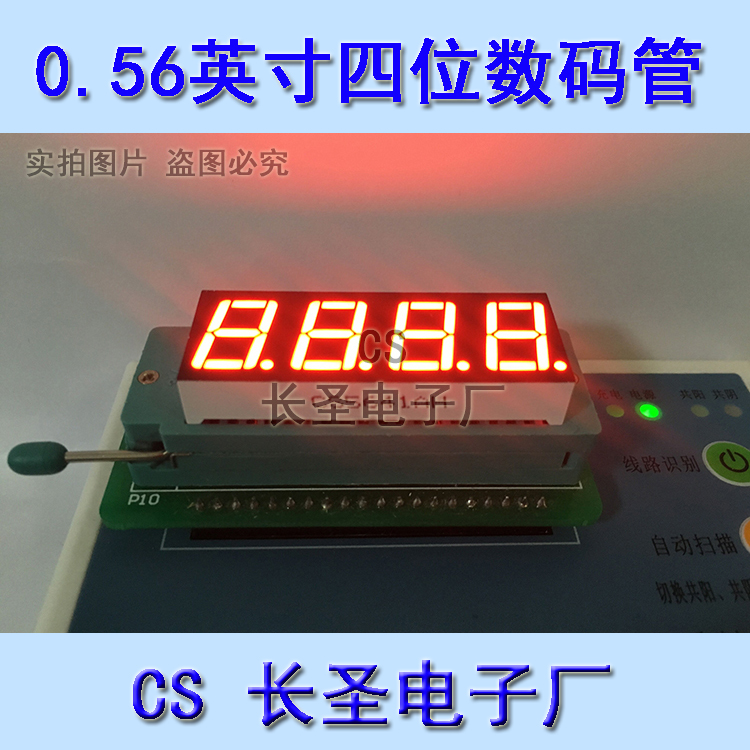

SM420561K-12P 4陰紅0.56寸  長×寬×高-50.4×19×8mm               12-9-8-6公共腳  A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3
SM410561K-12P 4陽紅0.56寸  長×寬×高-50.4×19×8mm               12-9-8-6公共腳  A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3

LED數碼管主要參數
8字高度
8字上沿與下沿的距離。比外型高度小。通常用英寸來表示。范圍一般為0.25-8英寸。
長*寬*高
長——數碼管正放時，水平方向的長度；寬——數碼管正放時，垂直方向上的長度；高——數碼管的厚度。
時鐘點
四位數碼管中，第二位8與第三位8字中間的二個點。一般用于顯示時鐘中的秒。
數碼管使用的電流與電壓
電流
靜態時，推薦使用10-15mA；動態時，16/1動態掃描時，平均電流為4-5mA，峰值電流50-60mA。
電壓
查引腳排布圖，看一下每段的芯片數量是多少？當紅色與黃綠色時，使用1.9V乘以每段的芯片串聯的個數；當綠色/藍色時，使用3.1V乘以每段的芯片串聯的個數。
一、 極限參數：（Absolute Masimum
Ratings）項
目Item符 號Symbol極限值（Max）單
位Unit紅色黃色綠色藍色功耗（Power
Dissipation）Pd666666 mW脈沖電流（Peak Forward Current）Ifp10010080 mA直流電流（Continuous
Forward Current）Ifm303030 mA反向電壓（Reveerse Voltage）VR5V工作溫度（Operating Temperature
Range）Topr-30~ 70℃儲藏溫度（Storage Temperature Range）Tstg-40~ 85℃靜電電壓（STATIC
Voltage）Var-----------V
二、光電特性（Optical-Electrical
Characteristic）
（1）紅色（RED）參
數（Parameter）測 試 條 件TEST
CONDITING）符 號Symbols MinTypeMax單 位Unit發光強度（Luminous
Intemsity）If=20mAIV556070Mcd正向電壓（Forward
Voltage）If=20mF1.92.02.03V反向電流（Revbrse Current）VR=5VIR- 20uA波長(Peak
Welength)If=20mAλp620621623nm帶寬(Spectral Bandwidth)If=20mA△λ-5 nm查看角度(View
Angle)If=20mA201/2-60 Deg
（2）黃色（YELLOW）參
數（Parameter）測 試 條 件TEST
CONDITING）符 號Symbols MinTypeMax單 位Unit發光強度（Luminous
Intemsity）If=20mAIV455060Mcd正向電壓（Forward
Voltage）If=20mF1.92.02.02V反向電流（Revbrse Current）VR=5VIR--20uA波長(Peak
Welength)If=20mAλp585586589nm帶寬(Spectral Bandwidth)If=20mA△λ-5 nm查看角度(View
Angle)If=20mA201/2-60 Deg
（3）綠色（GREEN）參
數（Parameter）測 試 條 件TEST
CONDITING）符 號Symbols MinTypeMax單 位Unit發光強度（Luminous
Intemsity）If=20mAIV192225Mcd正向電壓（Forward
Voltage）If=20mF2.002.012.03V反向電流（Revbrse Current）VR=5VIR--20uA波長(Peak
Welength)If=20mAλp571572573nm帶寬(Spectral Bandwidth)If=20mA△λ-5 nm查看角度(View
